Абиссинский колодец своими руками: все про самостоятельное устройство скважины иглы

Самый простой способ обеспечить дачный участок водой — сделать абиссинский колодец своими руками. Уже через пять-десять часов после начала работ владельцы дачи получат первые литры собственной чистой водички. Оборудование, которое при этом используется, настолько компактное, что устроить абиссинскую скважину можно даже в подвале жилого дома или в смотровой яме гаража.

Принципы создания абиссинского колодца

Идея конструкции очень проста и состоит в том, чтобы проколоть грунт на глубину залегания водоносного слоя трубой диаметром около одного дюйма. Для этого к концу трубы приделывается тонкий наконечник, благодаря которому создается скважина игла.

При этом используются трубы диаметром всего дюйм-полтора. На углубленную трубу монтируется самовсасывающий насос, работающий по принципу создания вакуума. Если воды из готовой скважины поступает недостаточно, на участке может быть сооружена еще одна скважина игла своими руками.

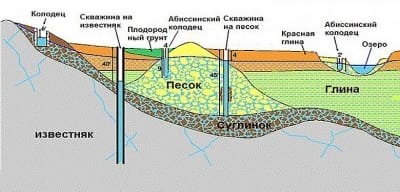

Схема скважины абиссинского колодца

Расположение классических водозаборных выработок: как здесь видно, абиссинский колодец можно устроить на легком песчаном грунте

Несмотря на относительно невысокие затраты труда и материалов на создание такого колодца, устроить его можно далеко не на каждом участке. Прежде всего, следует убедиться в том, что уровень воды, который достигается после вскрытия водоносного слоя составляет не более 8 метров (так называемый пьезометрический уровень).

Обратите внимание: Это не означает, что глубина бурения скважины или прохода иглы будет непременно равна 8 метрам. Она может достигать 10-15 метров, а в отдельных случаях для абиссинского колодца приходится углубляться даже на 20-30 метров.

Выяснить величину пьезометрического уровня воды на участке можно опросив соседей, у которых уже есть скважина или колодец. Если окажется, что вода находится несколько глубже, на метр или два, сделать колодец этого типа все же возможно, однако для этого понадобится углубиться в грунт на пару метров.

Следует также правильно оценить состояние грунта. На легких песчаных грунтах абиссинский колодец можно сделать без всяких проблем. А вот если грунт окажется слишком твердым, содержащим валуны и камни, от проекта придется отказаться.

Труба, фильтр-игла и прочие нюансы

От качества трубы зависит функционирование любой скважины, в том числе и абиссинского колодца. Использовать лучше всего дюймовые или полуторадюймовые трубы, металлические или пластиковые, которые нарезают кусками длиной 1-2 метра. По мере погружения трубы наращивают до необходимой длины с помощью резьбовых соединений. Их уплотняют, используя сантехнический лен, силикон, масляную краску и т. п. Кроме того, применяются специальные муфты. Очень важно, чтобы соединение труб было максимально надежным. Любое нарушение герметичности приведет к повреждению всей конструкции.

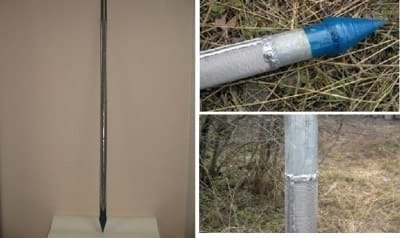

Труба с наконечником для абиссинского колодца

Диаметр наконечника должен быть немного больше диаметра трубы, чтобы обеспечить свободное продвижение конструкции в толще грунта

На конце трубы необходимо смонтировать специальный фильтр-иглу, который облегчит проникновение трубы в грунт, защитит устройство абиссинского колодца от заиливания, а также обеспечит чистоту поступающей воды.

Обратите внимание: Лучше всего, если игла для абиссинского колодца будет выполнена из того же материала, что и основная труба. Это предотвратит возможную электрохимическую коррозию.

Чтобы сделать фильтр-иглу из металлической оцинкованной трубы, необходимо:

  1. Просверлить в трубе отверстия диаметром 5-8 мм, расположив их в шахматном порядке.
  2. Сверху припаять сетку из нержавейки. В качестве альтернативы сетке можно использовать проволоку, которую навивают на перфорированный конец трубы, оставляя просвет между витками. Проволоку также необходимо припаять.
  3. Приварить к концу трубы копьевидный наконечник. Его диаметр должен быть немного больше, чем размеры трубы, чтобы конструкция, следующая за иглой, продвигалась в толще грунта свободно.

Совет: в качестве припоя рекомендуется использовать только чистое олово. Припой с примесями свинца для абиссинского колодца неприемлем, поскольку может вызвать серьезное отравление воды.

Вполне пригодна для такой скважины армированная полипропиленовая труба. Для изготовления фильтра-иглы из трубы ПВХ следует:

  1. Вставить сетку-фильтр внутрь трубы.
  2. Закрепить сетку методом вплавления.
  3. Перфорировать трубу, выполнив на ее поверхности щели с помощью ножовки по металлу.

Для выполнения этих операций необходим некоторый опыт работы с трубами ПВХ.

Все необходимые материалы можно приобрести в строительных магазинах по отдельности, однако готовый комплект для абиссинского колодца позволит сэкономить время и силы.

Что лучше — забивать или бурить?

Чтобы сделать абиссинский колодец своими силами, применяют два метода: забивной и бурение малого диаметра. Для забивания конструкции в грунт обычно используют «забивную бабу». При этом в трубу постоянно подливают воду. Когда вода резко уйдет в почву, конструкцию углубляют еще примерно на полметра, после чего можно приступать к монтажу насоса.

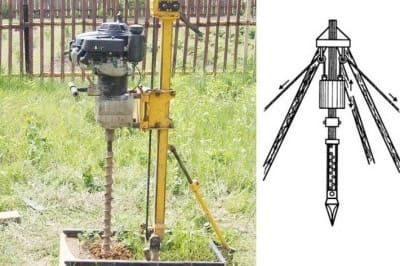

Бурение малым диаметром абиссинского колодца

При создании абиссинских колодцев проще и удобнее пробурить скважину малого диаметра

Для самостоятельного создания абиссинского колодца забивной метод отлично подходит, но при его применении следует считаться с рядом опасностей. Есть вероятность пройти мимо водоносного слоя. Кроме того, если на большой глубине встретится камень, конструкция может быть полностью повреждена.

Метод предварительного бурения малым диаметром требует привлечения бригады со специальным оборудованием, однако он гарантирует наличие воды в скважине.

Совет: В скважину рекомендуется всыпать один-два мешка мраморной крошки, чтобы создать дополнительный фильтрационный контур и предотвратить заиливание конструкции.

Последовательность работ при создании абиссинского колодца

Задача по забиванию трубы в грунт выглядит довольно простой. Однако, чтобы выполнение всех операций было успешным, следует учесть ряд нюансов. Опытные строители рекомендуют делать абиссинский колодец следующим образом:

  1. Выбрать и разметить место для колодца.
  2. Вырыть яму объемом примерно в один кубический метр.
  3. Пройти верхний слой почвы садовым буром, чтобы вынуть часть грунта.
  4. Приступить к забиванию трубы в почву, используя груз весом примерно 30 кг (чугунная баба, «блины» от штанги и т. п.) или начать бурение.
  5. Труба должна находиться в центре ямы, к ней постепенно подсыпают некоторое количество грунта, который утрамбовывают.
  6. Последовательно навинчивать на основную трубу дополнительные отрезки, чтобы обеспечить необходимую длину.
  7. После того, как будет достигнут водоносный слой фильтр следует промыть от глины водой, которая подается под давлением.
  8. Установить ручной поршневой насос и выкачать мутный водяной слой, чтобы вода стала чистой.
  9. Забетонировать площадку вокруг колодца, чтобы предотвратить проникновение стоков и загрязнений в колодец.
  10. При необходимости подключить колодец к домовой системе водоснабжения.

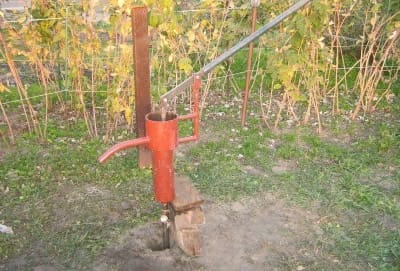

Абиссинский колодец своими руками

Абиссинские колодцы долговечны и удобны в эксплуатации, главное — это подходящее место

Преимущество абиссинских колодцев состоит не только в простоте конструкции. Они долговечны и очень удобны в эксплуатации. Это небольшие устройства, которые не нанесут сколько-нибудь серьезного ущерба ландшафту. Для их сооружения и эксплуатации не понадобятся широкие подъездные пути. Наконец, при необходимости можно вынуть трубу из грунта и установить ее в другом подходящем месте. При этом вода, поступающая из абиссинского колодца, всегда остается свежей и чистой.
