Основные способы и технология проведения цементирования скважин

На завершающем этапе буровых работ проводится цементирование скважин. От качества проведения данной операции зависит жизнеспособность всего сооружения. Главная цель, которая преследуется во время этого процесса, заключается в полном замещении бурового раствора цементным, который называют иначе тампонажным. Введенный раствор должен затвердеть в течение определенного временного интервала и превратиться в цементный камень. Разработано несколько методов осуществления цементирования скважин, при этом самому распространенному из них уже более ста лет. Способ прямого одноциклового цементирования обсадной колонны был разработан в 1905 году инженером А.А. Богушевским, проживающим в г. Баку. До сих пор данная технология с небольшими усовершенствованиями используется буровиками.

Составляющие технологического процесса

Процесс цементирования скважин состоит из пяти основных видов работ:

  • подготовка тампонажного раствора;
  • закачка подготовленного раствора в скважину;
  • подача цементного раствора выбранным способом в затрубное пространство;
  • период затвердения закачанного тампонажного раствора;
  • проверка качества проведения цементировочных работ доступными методами.

Важно! Перед началом работ  составляется программа их проведения, которая опирается на технический расчет цементирования скважины. При этом учитываются горно-геологические условия, величина протяженности интервала, нуждающегося в укреплении, особенности конструкции ствола скважины и его состояния. При расчете опираются на опыт проведения подобных работ в данном районе, если таковой имеется.

Схемы подачи тампонажного раствора в затрубное пространство

Существующие способы цементирования скважин отличаются друг от друга методом подачи цементного (тампонажного) раствора в затрубное пространство, а также особенностями используемых для этого приспособлений. Существует два варианта организации  подачи подготовленного раствора:

  • прямая схема, которая подразумевает закачку раствора внутрь обсадной колонны с дальнейшим его прохождением до башмака и последующим поступлением в затрубное пространство, заполняющимся снизу вверх;
  • обратная схема характеризуется подачей тампонажного раствора с поверхности в  затрубное пространство, при этом закачиваемая смесь перемещается сверху вниз.

При бурении скважин в промышленных масштабах чаще всего применяется способ цементирования, осуществляемый по прямой схеме. При этом процесс цементирования может проводиться в один цикл, во время которого весь объем необходимого для тампонирования раствора продавливается сразу.

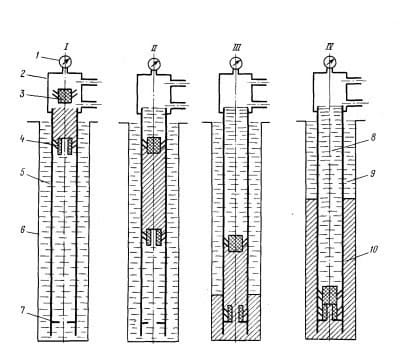

Схематичное изображение процесса одноступенчатого цементирования скважины:

I.  Начало процесса подачи цементного раствора в ствол скважины.

II. Подача порции раствора, закачанного в скважину, вниз по обсадной колонне.

III. Начало процесса продавливания тампонажного материала в затрубное пространство.

IV. Завершение процесса продавливания тампонажного материала.

Способы цементирования скважин

Схема одноступенчатого (одноциклового) цементирования скважин: 1 — Манометр для контроля давления; 2 — Головка цементировочная; 3 — Пробка верхняя; 4 -Пробка нижняя; 5 — Цементируемая обсадная колонна; 6 — Стены скважины; 7 — Стоп-кольцо; 8 — Жидкость для продавливания тампонажного материала; 9 — Раствор буровой; 10 — Цементный раствор

В очень глубоких скважинах прибегают к двухступенчатому цементированию. Весь фронт работ делится на интервалы, которые заполняются с помощью специального оборудования поочередно.

Наряду с перечисленными вариантами цементирования обсадных колонн существует также манжетный способ, при использовании которого часть ствола защищается от проникновения тампонажного раствора. С помощью манжеты происходит изоляция участка, расположенного в интервале продуктивного пласта.

В отдельную группу принято выделять способы цементирования потайных секций и колонн.

Важно! Все способы цементирования преследуют одну цель, заключающуюся в вытеснении из затрубного пространства скважины бурового раствора с помощью тампонажного раствора, который необходимо поднять на заданную высоту, согласно проведенным расчетам.

 Выбранная технология цементирования должна обеспечить:

  • заполнение тампонажным раствором всего интервала ствола по всей длине его протяженности;
  • полное вытеснение промывочной жидкости цементным раствором в рамках цементируемого интервала;
  • защиту тампонажного раствора от попадания промывочной жидкости;
  • получение прочного цементного камня, обладающего высокой стойкостью к механическим и химическим воздействиям, способного к выдерживанию высоких нагрузок, которые испытывают стенки ствола на глубине;
  • хорошее сцепление затвердевшего цементного камня со стенками скважины и с поверхностью обсадной колонны.

Важно! Обеспечение качественного проведения процесса цементирования обсадных колонн позволяет заметно увеличить долговечность данных глубинных сооружений и срок добычи  посредством их эксплуатации нужной продукции.

Виды оборудования которое может понадобиться

В перечень технического обеспечения проведения работ включают следующее оборудование для цементирования скважин:

  • цементировочные агрегаты, необходимые для затворения цемента и его продавливания в скважину под давлением;
  • цементно-смесительные машины используют в тех же целях, что и цементировочные агрегаты;
  • цементировочная головка необходима для проведения промывки скважинного ствола и последующего цементирования его стенок;
  • заливочные пробки применяются в том случае, если выбирается двухступенчатое цементирование скважин;
  • другие виды мелкого оборудования, включая краны высокого давления, гибкие металлические шланги, устройства для распределения раствора и др.

Оборудование для цементирования скважин

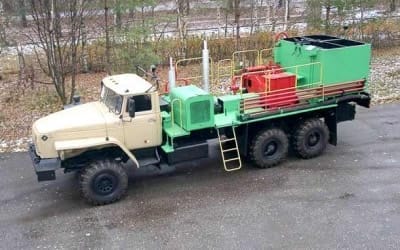

Оборудование, необходимое для цементирования скважин, может быть установлено на грузовых автомобилях

Важно! Чтобы обеспечить качество выполнения сложной инженерной задачи, необходимо неукоснительно следовать требованиям технологического регламента, разработанного специалистами для крепления скважинных стволов. Также тампонажная бригада, в состав которой входят лишь квалифицированные рабочие, должна соблюдать технологическую дисциплину. Большое внимание уделяют и качеству используемых тампонажных материалов.

Как видите, процесс цементирования скважин зависит от профессионализма людей, задействованных в работах, и от материалов, используемых для выполнения поставленной задачи.
