Четырехскатная крыша своими руками: инструкция и  пошаговая технология

Четырехскатная крыша – весьма популярный вид кровли, позволяющий придать дому оригинальный облик. Ее часто применяют в проектах достаточно больших домов, так как она выглядит компактнее и аккуратнее двускатной с фронтонами. Конструкция четырехскатной крыши может быть простой или включать различные элементы – мансардные и слуховые окна, например, очень оживляют конструкцию, делают ее неповторимой.

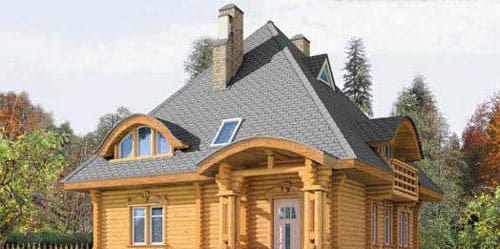

Четырехскатная крыша своими руками

Четырехскатная крыша своими руками

Четырехскатная крыша выгодно отличается от двускатной не только внешним видом. Она значительно надежнее защищает здание от дождя, снега и ветра. Конструкция такой крыши сложнее, чем у двускатной, но для небольшого дома или беседки выполненная своими руками четырехскатная крыша не представляет особой сложности.

Разновидности четырехскатной крыши

Простая вальмовая крыша состоит из двух трапециевидных скатов и двух треугольных – вальмовых. При ее строительстве используют приемы выполнения наслонных стропил двускатной кровли и накосных стропил четырехскатной.

Четырехскатная крыша для дачного домаЧетырехскатная крыша для дачного дома

Четырехскатная крыша для дачного дома

Полувальмовая крыша состоит из двух трапециевидных скатов и двух срезанных вальмовых, под которыми располагается фронтон. Такая конструкция позволяет сделать на чердаке мансардный этаж с большими панорамными окнами и при этом не снижает надежности крыши.

Четырехскатная полувальмовая крыша

Четырехскатная полувальмовая крыша

Шатровая крыша отличается от простой вальмовой тем, что все ее четыре ската абсолютно одинаковы, представляют собой равнобедренные треугольники, сходящиеся в одной точке.

Шатровая четырехскатная крыша

Шатровая четырехскатная крыша

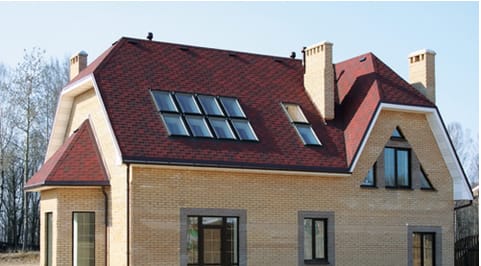

Сложная четырехскатная крыша может содержать вертикальные чердачные окна с фронтонами, ендовы и примыкания к другим элементам здания. Для выполнения такой крыши лучше прибегнуть к услугам специалистов или воспользоваться готовым проектом и расчетом материалов.

Сложная четырехскатная крыша

Сложная четырехскатная крыша

Элементы четырехскатной крыши

Четырехскатная крыша в целом состоит из тех же элементов, что и двускатная, но особенности ее конструкции требуют установки дополнительных составляющих каркаса. К элементм четырехскатной крыши относятся:

  • Мауэрлат – брус, уложенный на верхнюю часть внешних стен и принимающий основную нагрузку от крыши;
  • Лежни – внутренние опорные брусья, уложенные на несущие стены или колонны;
  • Стропила – боковые и диагональные, или накосные. Боковые стропила образуют трапециевидный скат крыши, накосные – вальмовый. Шатровая крыша не имеет боковых стропил;
  • Стойки и шпренгели – вертикальные опоры, поддерживающие стропильную систему;
  • Коньковый брус или прогон – горизонтальная опора для стропил в верхней части крыши. Его укладывают на стойки и закрепляют. Шатровая крыша выполняется без конькового бруса;
  • Затяжки или ригели – горизонтальные элементы, соединяющие боковые стропила и не позволяющие им разъезжаться в стороны;
  • Нарожники – элементы, уложенные на диагональные стропила и образующие каркас ската;
  • Подкосы и ветровые балки – распорки, увеличивающие прочность крыши и ее способность противостоять нагрузкам;
  • Кобылки –доски, образующие необходимый свес крыши и закрепляемые на стропила в их нижней части.

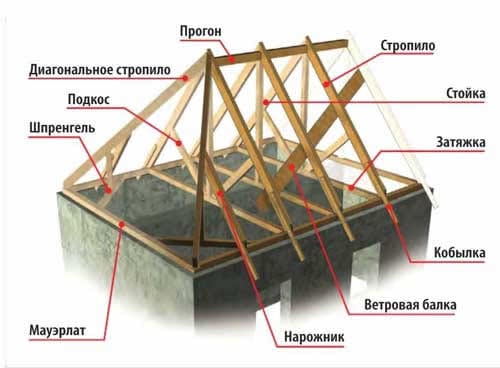

Структура четырехскатной крыши изнутри

Структура четырехскатной крыши изнутри

В зависимости от конструкции крыши могут применяться также другие элементы, например, обрешетка, защитные планки, карнизы над окнами и крыльцом.

Для расчета необходимого количества материалов нужно заранее нарисовать эскиз крыши, определиться с ее формой и размерами, после чего выполнить чертеж в масштабе и рассчитать нужный материал.

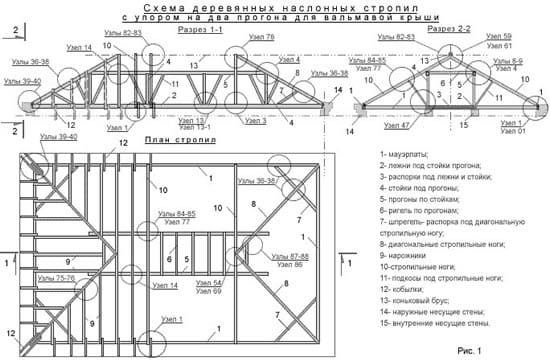

Схема возведения наслонных стропил

Схема возведения наслонных стропил

Технология возведения четырехскатной крыши

  1. Для того чтобы нагрузка от стропильной системы, кровельного покрытия и снега, наметаемого на крышу в зимний период, была равномерно распределена, поверх всех несущих стен укладывают продольные элементы – мауэрлат и лежни. Их выполняют из бруса 100х150 мм или 150х150 мм, а в отдельных случаях из железобетонных балок. При самостоятельном строительстве дома обычно используют дерево – этот материал легче и удобнее в обработке, поэтому рассматривать мы будем именно его. Брус кладут на стены и закрепляют с помощью анкерных шпилек. Шпильки устанавливают еще при строительстве стен, заглубляя их в кладку. В деревянных строениях опорами служит верхний венец сруба. Между мауэрлатом и стеной обязательно выполняют гидроизоляцию из двух слоев рубероида. Лежни кладут на несущие перегородки, на которые будут устанавливаться опорные стойки.
  2. Если внутренних перегородок в доме нет или они расположены не по центру крыши, стойки ставят на усиленные балки перекрытий. Перекрытия обычно выполняют из доски 50х200 мм. Балка, на которую устанавливают стойки, несет повышенную нагрузку, поэтому ее выполняют из двух срощенных досок илииз бруса 100х200 мм.
  3. Устанавливают опорные стойки на лежни или балки перекрытий. Выравнивают их, используя отвес или водяной уровень, после чего закрепляют временными подпорками из досок на саморезы. К лежню или перекрытию стойки крепят с помощью уголка и металлических пластин-накладок. Стойки для вальмовой простой крыши ставят в один ряд по центру крыши, под коньком. Расстояние между ними не  должно быть более двух метров. Для возведения шатровой крыши стойки ставят на линиях диагоналей на равном расстоянии от угла. Стойки при этом должны образовать прямоугольник, повторяющий форму периметра дома. Высоту стоек определяют по проекту крыши.
  4. На стойки укладывают прогоны. Для простой вальмовой крыши это коньковый прогон, уложенный на стойки и образующий конек крыши. Для шатровой крыши прогоны кладут на стойки в виде прямоугольника. Закрепляют их на уголок и саморезы.
  5.  Приступают к установке стропил. Боковые стропила на простой вальмовой крыше устанавливают аналогично наслонным стропилам двускатной крыши: прикладывают к коньковому брусу в области крайней стойки доску с шириной, аналогичной ширине доски стропил – 150 мм. По ней выполняют шаблон. Доску для шаблона можно брать не такую толстую и тяжелую, хватит и 25 мм толщины. На шаблоне размечают верхний запил, которым стропило будет опираться на коньковый брус, выпиливают его. Приложив шаблон к коньку, размечают и нижний запил, которым стропило будет опираться на мауэрлат. Готовый шаблон прикладывают к коньковому прогону в местах установки боковых стропил, проверяя необходимость подгонки каждого стропила по месту. Если шаблон идеально подходит, стропила размечают и выпиливают по шаблону в нужном количестве. Устанавливают их на коньковый прогон и мауэрлат и закрепляют с помощью уголков и саморезов или на скобы. Шаг стропил – от 0,5 до 1,5 метров.

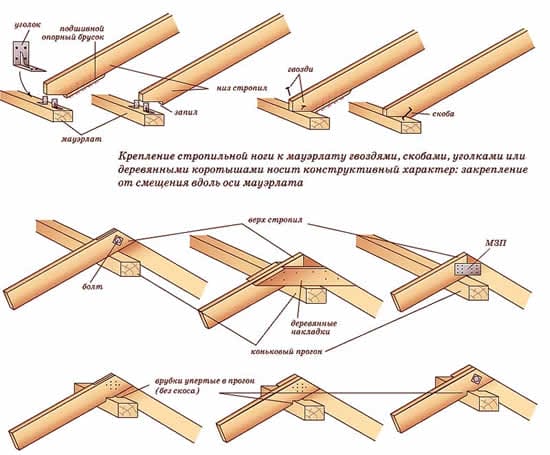

    Крепление стропил к мауэрлату

    Крепление стропил к мауэрлату

  6. Диагональные стропила несут повышенную нагрузку, поэтому их выполняют из двух срощенных в толщину досок. Шаблон диагональных стропил выполняют аналогичным образом. Диагональные стропила опираются верхней стороной на стойку, а нижней – на угол мауэрлата, поэтому запилы в досках необходимо выполнять под углом в 45 градусов к плоскости доски.

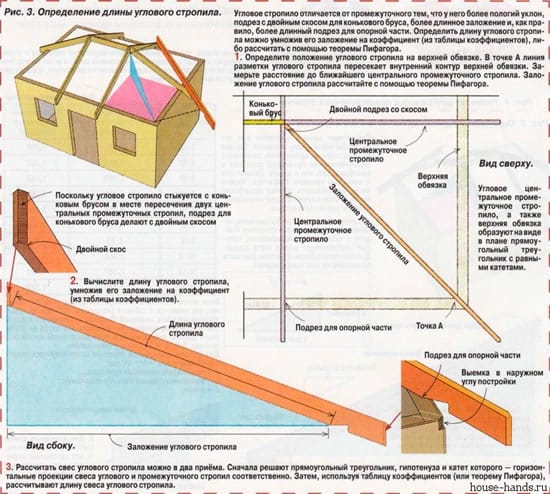

    Определение длины углового стропила

    Определение длины углового стропила

  7. Расстояние между диагональными стропилами на вальмовых скатах заполняют нарожниками. Их устанавливают с шагом, равным расчетному шагу стропил, и опирают верхней частью на диагональное стропило, а нижней – на мауэрлат. Используют обычно менее толстую доску, так как нарожники не несут существенной нагрузки. В верхней части доски делают запил, и по этому шаблону выполняют половину нарожников, вторую половину – в зеркальном отражении. Нижние запилы размечают по месту, а концы нарожников, образующие свес, подрезают по натянутому шнурку уже после монтажа.
  8. Наибольшую нагрузку испытывает нижняя четверть диагональных стропил, поэтому под них ставят вертикальные опоры – шпренгели. Эти стойки ставят аналогично коньковым стойкам на усиленные балки – при предварительном расчете перекрытий нужно сразу заложить их.Под боковые стропила ставят подкосы, упирая их нижним краем в лежень или балки перекрытий, а верхним – в стропильную ногу под углом около 45 градусов к горизонту.

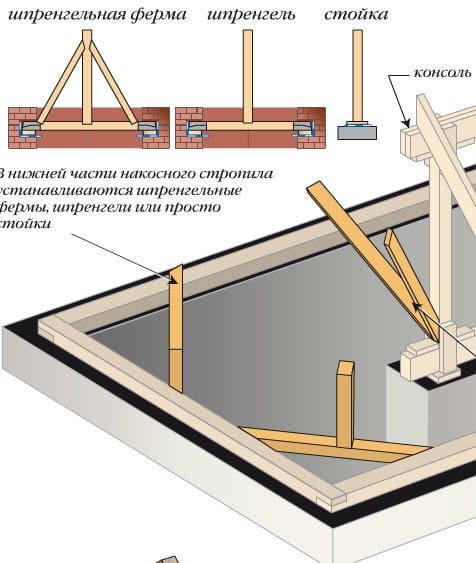

    В нижней части накосного стропила устанавливаются шпренгельные фермы
