Электропроводка в деревянном доме своими руками

Электропроводка в деревянном доме должна не только выполнять свои функции, но и быть безопасной, поэтому к качеству ее выполнения предъявляются повышенные требования. Можно выполнить электропроводку в деревянном доме своими руками, однако при этом следует соблюдать все правила монтажа.

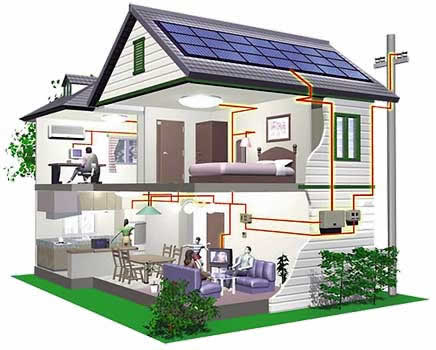

Делаем электропроводку в деревянном доме своими руками

Делаем электропроводку в деревянном доме своими руками

Работы необходимо разбить на несколько этапов:

  • Составление проекта и расчет общей мощности оборудования;
  • Выбор кабелей, электроаппаратуры, монтажных элементов по расчетной нагрузке;
  • Ввод в дом и подключение вводного автоматического выключателя,  счетчика электроэнергии, монтаж распределительного щита;
  • Прокладка кабелей, разводка их по точкам;
  • Монтаж розеток, выключателей, осветительной аппаратуры;
  • Монтаж заземления и УЗО;
  • Испытания и проверка.

Проект электроснабжения дома

Для того чтобы правильно спроектировать электропроводку, необходимо установить общую мощность электрооборудования. Последовательность проведения работ по проектированию:

  1. Начертить план дома и указать расположение всех осветительных приборов, розеток, оборудования с индивидуальным подключением.
  2. На чертеже необходимо указать максимальную мощность приборов с учетом пусковых токов электродвигателей.
  3. Осветительная аппаратура подключается к отдельным группам электропитания, количество этих групп зависит от размеров дома и мощности осветительных приборов. Обычно для небольшого дома все светильники можно подключить к одной группе.
  4. Необходимо также предусмотреть освещение дворовой территории, причем, если дом используется как дача для временного проживания, целесообразнее подключить освещение двора на отдельный автоматический выключатель – таким образом, можно будет обесточить дом на время отъезда, не отключая внешнего освещения.
  5. Мощные бытовые электроприборы подключают к отдельной группе электропитания, через отдельный автоматический выключатель. К таким приборам относятся водонагреватели и электрокотлы, а также электрические печи, плиты, конвекторы – всё оборудование с большой потребляемой мощностью.  Для таких электроприборов необходимо прокладывать отдельный кабель.

По каждой группе необходимо рассчитать максимальную потребляемую мощность, просуммировав все электроприборы, которые могут быть включены в сеть одновременно. Также необходимо посчитать общую мощность всей нагрузки для выбора вводного автоматического выключателя.

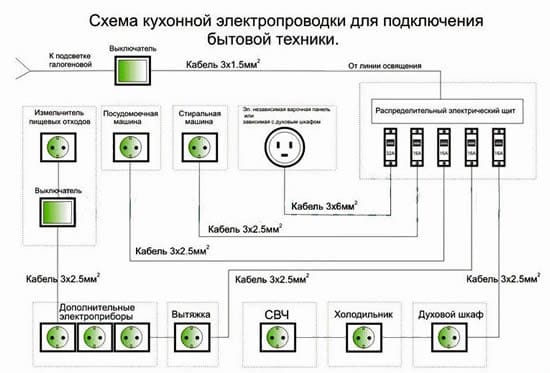

Схема кухонной электропроводки

Схема кухонной электропроводки

Выбор кабелей и аппаратуры

При проектировании электроснабжения для выбора кабеля проводят сложные расчеты, но для выполнения электропроводки в деревянном доме своими руками достаточно воспользоваться таблицей. По каждой группе электропитания выбирают сечение кабеля, соответствующее потребляемой мощности.

Таблица которая поможет выбрать провода для электропроводки

Таблица которая поможет выбрать провода для электропроводки

Для проводки чаще всего выбирают медный кабель марки ВВГнг-LS или NYM. Первый отличается более низкой ценой, а второй – дополнительным слоем изоляции и большей надежностью, а также удобством при разделке. Алюминиевый кабель также можно использовать, но при этом увеличивается его сечение, кроме того, жилы алюминиевого кабеля более ломкие при перегибах, следовательно, он менее надежен.

Для подключения розеток необходим трехжильный кабель с заземляющим проводом – часть бытовых приборов требует обязательного защитного заземления. Для освещения по ПУЭ также необходимо использовать заземление, но на практике часто пренебрегают этим правилом. Однако если вы планируете установить мощные светильники, например, прожектор для освещения двора, настоятельно рекомендуется выполнить всю проводку по правилам.

Проводка в деревянном доме может выполняться как внешней – в кабель-канале, так и скрытой в том случае, если внутренняя отделка подразумевает обшивку стен. Внутреннюю проводку обязательно выполняют в трубах или металолорукаве, в противопожарных целях и для защиты от случайного повреждения при сверлении отверстий, например.

Выбор розеток и выключателей производят по нескольким параметрам:

  • По току, на который они рассчитаны;
  • По типу установки: для скрытой или для внешней проводки;
  • Блоки розеток выбирают по количеству мест, а выключатели – по количеству клавиш. Иногда бывает удобно соединить несколько выключателей в один блок, например, выключатели расположенных рядом ванной комнаты и туалета.

Ввод электропитания и вводного автомата

Выбор вводного кабеля производят по максимальной мощности всего электрооборудования дома. Следует обратить на это особое внимание при реконструкции электропроводки. Поменяв все кабели и увеличив номинал автоматических выключателей, нельзя забывать про вводной кабель. Его сечение может оказаться недостаточным, и при большой нагрузке произойдет возгорание. Вводной кабель меняют, как правило, с привлечением энергоснабжающей организации одновременно с установкой и опломбированием счетчика.

Вводный автоматический выключатель должен резервировать групповые автоматы и отключать дом от электропитания в случае короткого замыкания, но не срабатывать при максимальной возможной нагрузке. В случае если дом запитан от трехфазной сети, устанавливают трехполюсный автоматический выключатель. Для однофазной сети – однополюсный или двухполюсный, куда заводят фазу и ноль.

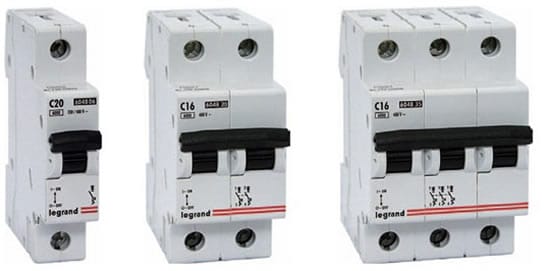

Автоматический выключатель

Автоматический выключатель

Выбор номинала и типа автоматического выключателя для однофазной сети:

  1. Необходимо вычислить суммарную мощность всех электроприборов и вычислить максимальный ток по формуле IНОМ = P / U·cosϕ.  Полученное значение IНОМ – расчетный номинальный ток сети, его умножают на коэффициент 1,1 и получают номинальный ток расцепителя автоматического выключателя. Как правило, на вводе в дом устанавливают автоматические выключатели с номиналом не более 25 А.
  2. Для выбора типа автомата необходимо знать минимальный ток короткого замыкания. Для однофазной сети ~220В расчет тока короткого замыкания можно производить по упрощенной формуле IКЗ = 3260·S/L, где S – сечение провода в мм2, L – длина кабеля, м. При этом расчет ведется для самой протяженной группы с минимальным сечением кабеля.
  3. Далее нужно определить кратность тока короткого замыкания номинальному, то есть вычислить IКЗ /  IНОМ. Полученное значение определяет характеристику выключателя. В частных домах чаще всего применяют автоматические выключатели с характеристикой С.

Автоматический вводной выключатель устанавливают обычно после счетчика. Возможна установка до счетчика, но в этом случае обязательным условием является его опломбирование.

Автоматические выключатели групп электроснабжения, счетчик электроэнергии, а также и вводной автомат и УЗО устанавливают в распределительный щиток. Корпус металлического щитка обязательно заземляют. Аппаратуру устанавливают на DIN-рейку, после чего производят монтаж проводом в соответствии со схемой.

Прокладка кабеля, установка розеток и выключателей

Перед прокладкой кабеля необходимо определиться с трассой, установить распределительные коробки и разметить места установки розеток, выключателей и осветительных приборов. Кабель выбранного сечения прокладывают в соответствии с планом укладки одним из указанных ниже способов.

Прокладку кабеля в металлорукаве или трубе выполняют в том случае, если планируется полная обшивка внутренних стен, иначе проводка будет выглядеть неэстетично. Применять для скрытой проводки пластиковую гофротрубу нельзя, так как есть возможность случайного ее повреждения, что может привести к возгоранию внутри перекрытий, быстро ликвидировать которое очень сложно.

Технология прокладки кабеля в трубе:

  1. Готовят кабельную трассу, выполняя штробы. В местах соединения кабелей устанавливают открытые распределительные коробки с таким расчетом, чтобы обеспечить к ним свободный доступ даже после обшивки стен.
  2. Проходки через стены выполняют с помощью металлических гильз с заглушками. Под розетки и выключатели устанавливают специальные металлические гильзы.

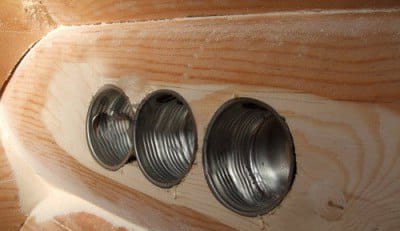

    Использование металлических гильз с заглушками позволит предотвратить возгорание по причине замыкания

    Использование металлических гильз с заглушками позволит предотвратить возгорание по причине замыкания

  3. Трубы для кабельной трассы выбирают с таким условием, чтобы их внутренний диаметр был заполнен не более чем на 40%. Для прокладки кабеля лучше использовать медные трубы: они недешевы, но легко поддаются гибке, резке и обработке срезов. Срезы необходимо зачистить и отшлифовать их края, чтобы не повредить оболочку кабеля заусенцами и острыми кромками. Трубы крепят к стенам с помощью хомутов, к металлическим гильзам их крепят с помощью развальцовки медной трубы внутри гильзы.

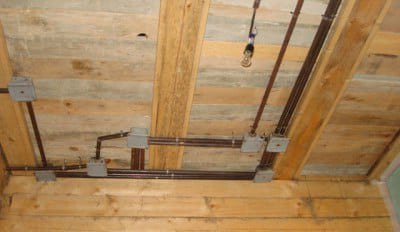

    Образец крепления проводки к потолку

    Образец крепления проводки к потолку

  4. Кабель протягивают через трубы и сразу проверяют изоляцию его жил к корпусу трубы – это позволит выявить возможные повреждения изоляции о края труб еще во время прокладки кабеля.
  5. Разделывают кабель, при этом в распределительных коробках оставляют запас длины не менее 20 см – это позволит впоследствии сделать перемонтаж при необходимости. Жилы кабеля в распределительных коробках соединяют на скрутку и изолируют колпачками СИЗ.

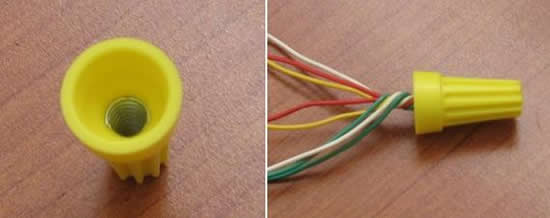

    Изолирование проводки колпочками СИЗ

    Изолирование проводки колпочками СИЗ

  6. Разделывают кабели и подключают их к выключателям, розеткам и групповым атоматическим выключателям. При этом соблюдают цветовую маркировку проводов.

Внешнюю прокладку кабеля выполняют в кабель-канале, выполненном из самозатухающего пластика. Кабель-канал бывает различных размеров, и представляет собой короб, закрывающийся крышкой с защелкой. Цвет кабель-канала может быть как белый, так и имитирующий деревянную фактуру, поэтому он вполне эстетично выглядит на бревенчатых стенах.

Кабель канал для прокладки внешней электропроводки

Кабель канал для прокладки внешней электропроводки

Технология  прокладки кабеля в кабель-канале:

  1. Размечают трассу прокладки кабеля и выбирают размер кабель-канала, соответствующий количеству кабелей и их сечению. Снимают крышку с кабель-канала и крепят короб к деревянной поверхности на саморезы с шагом в 50 см.
  2. Устанавливают распределительные коробки в местах соединения кабелей.
  3. Розетки и выключатели при таком способе прокладки кабеля используют только для внешней проводки. Снимают крышки, основание розетки или выключателя крепят к стене саморезами.
  4. Укладывают кабели в кабель-канал, закрывают короб крышкой. Запас кабеля при этом можно уложить в кабель-канал, если позволяет место.
  5. Соединяют концы кабеля в распределительных коробках согласно схеме. Разделывают кабель и подключают его к розеткам, выключателям, автоматам.

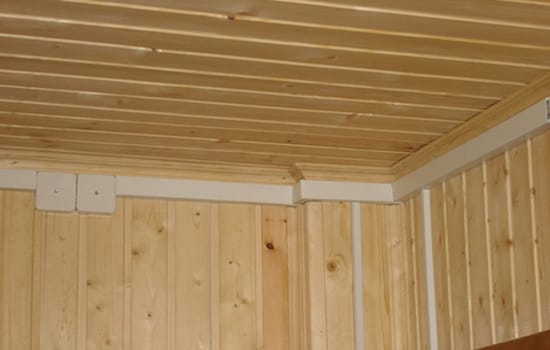

    Кабель канал - отличный способ который позволяет спрятать электропроводку

    Кабель канал — отличный способ который позволяет спрятать электропроводку

Заземление и УЗО

Заземление необходимо по условиям эксплуатации большинства бытовых приборов, если их корпус выполнен из металла. В частном доме заземление можно выполнить самостоятельно.

Для заземления понадобится три металлических штыря или уголка длиной 3 метра, а также обрезки уголка длиной около метра, которыми необходимо соединить штыри. Технология выполнения заземления такова:  выкапывают траншею в форме равностороннего треугольника со стороной 1 метр и глубиной не менее 30 см, по углам траншеи в землю вбивают трехметровые штыри или уголки, соединяют их между собой короткими отрезками с помощью сварки. В одном из углов выполняют отверстие, и с помощью болта и гайки крепят заземляющий проводник, который выводят в распределительный щиток и присоединяют к заземляющей шине. К этой же шине присоединяют все заземляющие жилы кабелей – они имеют желто-зеленую изоляцию.

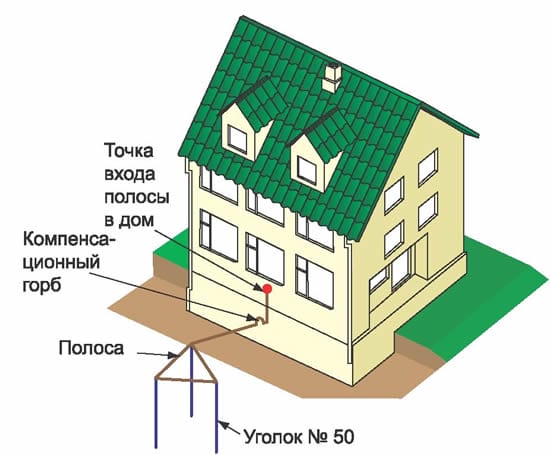

Заземление в частном доме

Заземление в частном доме

УЗО – устройство защитного отключения – необходимо для защиты человека от поражения электрическим током в случае утечки тока на металлический корпус бытовой техники или при повреждении изоляции. УЗО реагирует на несоответствие токов, выявляя даже самую малую утечку. УЗО имеет два параметра, по которым его выбирают: номинальный ток и ток утечки.

Номинальный ток УЗО выбирается на порядок выше, чем ток автоматического выключателя в данной цепи. Ток утечки – в зависимости от типа помещения и подключаемого оборудования. Так, для ванной комнаты необходимо УЗО с током утечки 10 mA, а для остальных помещений достаточно значения этого параметра 30 mA. Схема подключения УЗО приведена на рисунке.

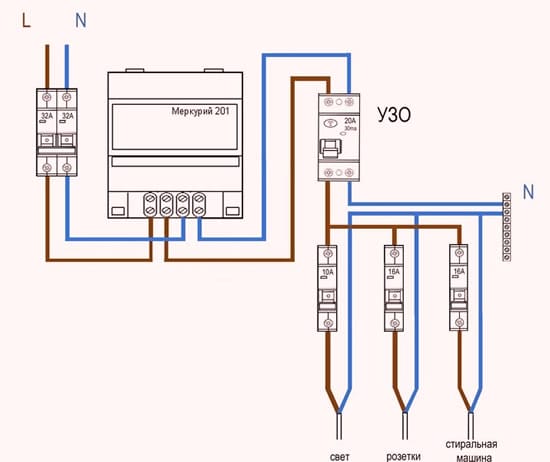

Схема подключения устройства защитного отключения

Схема подключения устройства защитного отключения

Испытания электропроводки

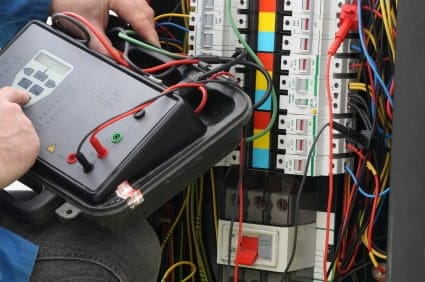

После монтажа необходимо вызвать специалистов электролаборатории, чтобы они произвели весь необходимый комплекс замеров: сопротивление изоляции, сопротивление заземляющего проводника и петли «фаза-ноль», выполнили прогрузку автоматов и проверку УЗО. После испытаний вам будет выдан протокол, который позволит подтвердить правильность выполнения электромонтажных работ перед энергоснабжающей организацией – протокол может понадобиться при опломбировании счетчика электроэнергии.

Испытание электропроводки

Испытание электропроводки

Схему электропроводки со всеми поправками и замечаниями рекомендуется наклеить на внутреннюю поверхность стенки распределительного щитка – это обеспечит наглядность в случае возникновения неисправностей электропроводки. На схеме необходимо указать, какой автоматический выключатель питает каждую группу и что к ней подключено.

Электропроводка в деревянном доме, выполненная с учетом всех рекомендаций, вполне безопасна и прослужит длительное время.
