Фундамент из асбестоцементных труб

Одна из наиболее популярных  конструкций столбчатого фундамента – фундамент из асбестоцементных труб. Эта технология применяется при строительстве легких построек и каркасных домов, а ее выполнение требует минимум средств и усилий. Кроме того, фундамент из асбестоцементных труб используют в регионах, склонных к затоплению – материал фундамента обладает необходимой для этого прочностью и устойчивостью к намоканию и разрушению.

Фундамент из асбестоцементных труб

Фундамент из асбестоцементных труб

Достоинства фундамента из асбестоцементных труб

  • Простота выполнения, исключающая необходимость привлечения специальной  строительной техники;
  • Сжатые сроки проведения работ и выдержки;
  • Несложный расчет фундамента, выполнить который можно самостоятельно, без обращения в проектную организацию.
  • Возможность возведения и длительной эксплуатации зданий в затопляемых районах;
  • Невысокая цена на материалы.

Область применения столбчатых фундаментов

Столбчатые фундаменты из асбестоцементных труб выполняют как основание для строительства легких строений: летние дачные домики, небольшие бани и сауны, террасы и веранды, а также каркасные облегченные дома. В регионах с холодным климатом такой фундамент позволяет существенно сэкономить, ведь заглубление отдельно стоящих труб и по материалам, и по стоимости работ обходится значительно дешевле заглубленного ленточного или блочного фундамента.

Расчет фундамента из асбестовых труб

Для расчета необходимо знать глубину промерзания грунта в вашем регионе, а также планируемую нагрузку на фундамент.  Глубину промерзания можно определить по справочным данным. В справочнике указана глубина промерзания голого грунта, без снежного покрова. Если в вашей местности высокий снежный покров, справочные данные можно несколько уменьшить.

К справочному значению необходимо прибавить 0,3-0,5 метра – это и будет требуемая глубина подземной части свай. Над уровнем почвы сваи из труб обычно выступают на 0,3 метра, но если есть возможность затопления, их можно выполнить и более высокими.

Диаметр труб зависит от веса строения. Для легких беседок достаточно труб с диаметром 10 см, для бревенчатых зданий лучше выбрать трубы с диаметром 25-30 см.

Нагрузка на фундамент зависит от конструкции строения, а также от материала, из которого оно выполняется. Ниже приведены примерные сведения об удельной массе различных материалов. При расчете необходимо учитывать не только стены, но и кровлю, утепление и отделку.

Таблица - нагрузки на фундамент

Таблица — нагрузки на фундамент

Сваи располагают по углам строения, в местах пересечения несущих стен, а также по периметру на расстоянии не более 1 метра. Перераспределенная нагрузка на каждую сваю должна быть не более 800 кг. Если в результате расчета значение нагрузки получилось больше, необходимо увеличить количество свай.

По полученным результатам определяют нужное количество труб, а также необходимое количество арматуры из расчета по 2-3 арматурных прутка в каждую трубу.

Количество бетона зависит от диаметра трубы. В среднем, для заполнения 10 метров трубы диаметром 10 см необходимо с учетом основания 0,1 кубометра бетона, для трубы с диаметром 20 см – 0,5 кубометра, а для трубы с диаметром 30 см – 1 кубометр бетона.

Технология выполнения свайного фундамента из асбестоцементных труб

  • Подготовку необходимо начинать с разметки. Удаляют со строительной площадки мусор и посторонние предметы, по возможности выравнивают ее и снимают дерн. Размечают с помощью колышков и верёвки контуры будущего здания, углы, пересечения стен. Отмечают места установки свай колышками. Для проверки перпендикулярности углов и правильности разметки проверяют равенство диагоналей.
  • Начинают бурить скважины под опорные столбы. Делать это можно с помощью бура, а при его отсутствии можно выкопать ямы с диаметром больше диаметра труб. Глубина скважины – на 20 см больше расчетного размера подземной части свай, что необходимо для устройства песчаной подушки.

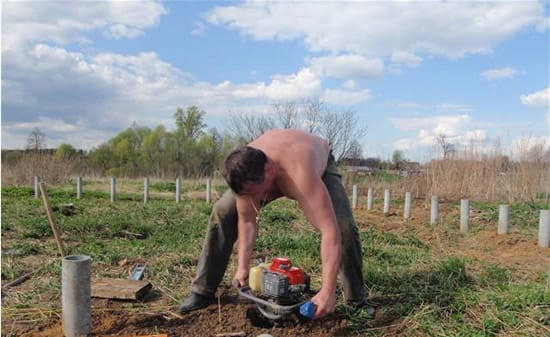

Процесс бурения скважины под сваю

Процесс бурения скважины под сваю

  • Устраивают на дне каждой скважины песчаную подушку толщиной 20 см, утрамбовывают ее и проливают водой. После впитывания воды выстилают дно рубероидом. После этого в скважину устанавливают подготовленные трубы. Если трубы приходится пилить до требуемого размера, необходимо оставить запас около 10 см высотой, чтобы после выполнения фундамента выровнять высоту опор.

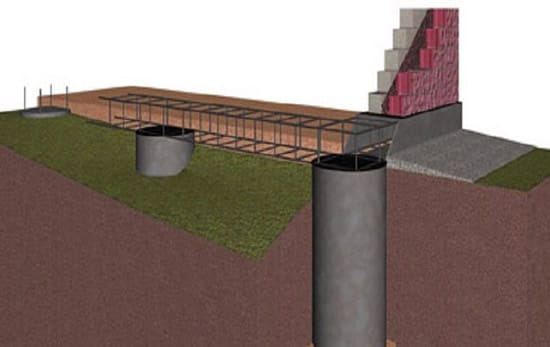

Процесс установки опорных труб

Процесс установки опорных асбестоцементных труб

  • Трубы выравнивают по уровню, закрепляют с помощью временных опор из деревянных брусков. Еще раз проверяют равенство диагоналей. В районах с близким залеганием грунтовых вод проводят гидроизоляцию труб мастикой на основе битума до уровня грунта. Просушивают мастику.

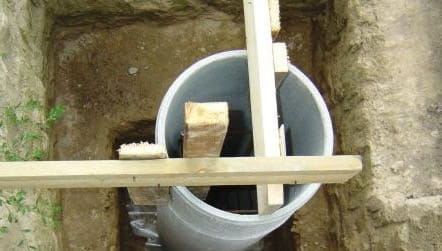

Процесс выравнивания асбестоцементных труб с помощью деревянной опалубки

Процесс выравнивания асбестоцементных труб с помощью деревянной опалубки

  • Готовят бетон: 1 часть цемента смешивают с 2 частями песка, разбавляют водой до консистенции жидкого теста, после чего в полученный раствор высыпают 2 части мелкого гравия. Хорошо вымешивают и заливают основание трубы на 40-50 см.
  • Трубу приподнимают на 15-20 см и оставляют до полного застывания бетона. Этот прием поможет создать прочное основание опоры, устойчивое к силам выталкивания при пучении грунта.
  • После застывания бетона скважину с внешней стороны трубы дополнительно гидроизолируют рубероидом и засыпают речным песком, проливают его и трамбуют, проверяя установку по уровню. Натягивают между ними бечевку или устанавливают брусок и выравнивают их по горизонтали.

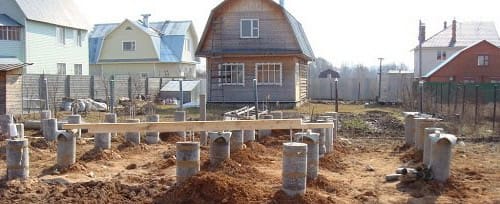

Фундамент из асбестоцементных труб готов

Фундамент из асбестоцементных труб готов

  • Внутрь трубы устанавливают арматуру: несколько прутков, соединенных между собой поперечными перемычками из проволоки. Смешивают бетон и заливают оставшуюся часть трубы.  Для удаления воздуха из раствора протыкают его несколько раз металлическим прутком.
  • После полного высыхания бетона, через две-три недели, фундамент готов к дальнейшему строительству. В целях продления срока его службы рекомендуется произвести его гидроизоляцию битумными или полимерными материалами.

Устройство свайного фундамента из асбестоцементных труб позволяет снизить стоимость работ по возведению прочного основания под здание в несколько раз. Однако, при слишком большой нагрузке такой фундамент может оказаться недостаточно прочным. В таком случае лучше выбрать другой тип фундамента, ленточный или монолитный.
