Геотермальное отопление дома своими руками: классификация способов устройства

Многие владельцы частных домов все еще считают, что геотермальное отопление – это термин чуть ли не из области научной фантастики, и актуален он только для тех регионов, где бурлят горячие источники и имеется высокая вулканическая активность. А поскольку такие природные явления – редкость, то перспективы использования данной альтернативной энергии в наших условиях выглядят для многих туманно. На самом деле геотермальный насос с успехом генерирует тепло и при невысоких температурах, так что даже в умеренном климате применять его можно довольно эффективно. А вот под силу ли смонтировать геотермальное отопление дома своими руками? С этим попробуем разобраться.

Классификация по конструкционному типу

Принцип работы геотермального отопления схож с принципом работы кондиционера или холодильника. Основным элементом является тепловой насос, включенный в два контура.

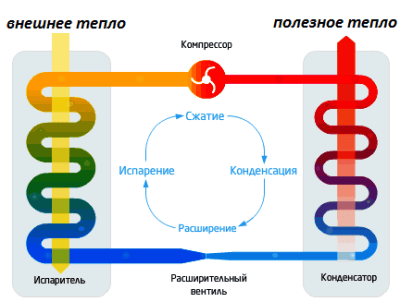

Принцип работы геотермального отопления

Принцип работы геотермального (теплового) насоса

Внутренний контур представляет собой традиционную систему отопления, состоящую из труб и радиаторов. Внешний – внушительных размеров теплообменник, находящийся под землей или толщей воды. Внутри него может циркулировать как специальная жидкость с антифризом, так и обычная вода. Теплоноситель принимает на себя температуру среды и «подогретый» поступает в тепловой насос, аккумулированное тепло передается внутреннему контуру. Таким образом происходит нагрев воды в трубах и радиаторах.

Геотермальный (тепловой) насос – ключевой элемент системы. Это компактный агрегат, занимает места не больше, чем привычная нашему взгляду стиральная машина.

Интересно! Если говорить о производительности, то на каждый 1 кВт потребленной электроэнергии, насос «выдает» до 4-5 кВт тепловой энергии. В то время как обычный кондиционер, который имеет схожий принцип работы, на 1 кВт затраченной электроэнергии «ответит» 1 кВт тепловой.

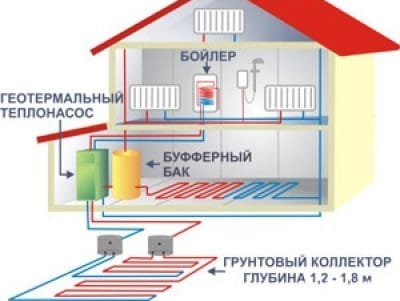

Схема устройства геотермального отопления в частном доме

Схема устройства геотермального отопления в частном доме

Надо признать, что устройство этого вида отопления является самым дорогим и трудоемким на сегодняшний день. Львиную долю его стоимости составляет покупка оборудования и, конечно, земляные работы. Естественно, что бережливый хозяин задумывается, а нельзя ли сэкономить, например, на монтаже и сделать геотермальное отопление своими руками? Для того, чтобы ответить на этот вопрос, необходимо разобраться, какие же системы применяют чаще всего и уяснить особенности их устройства.

Горизонтальный теплообменник

Довольно часто используют горизонтальный контур, при устройстве которого трубы укладывают в траншеи на глубину большую, чем уровень промерзания почвы в данной местности.

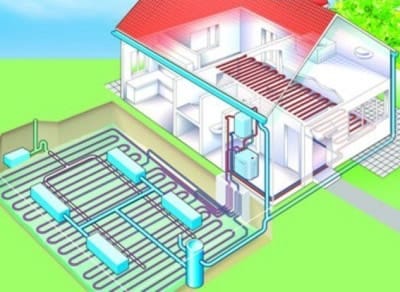

Горизонтальный контур

Недостаток системы геотермального отопления с горизонтальным контуром — большая площадь, занимаемая коллектором

Недостаток – территория, занимаемая контуром, должна быть намного больше самого дома, так, для отопления здания площадью в 250 м², под трубы «уйдет» около 600 м². Не каждый застройщик может позволить себе подобную роскошь.

К тому же возникают неудобства, если участок уже облагорожен, приходится соблюдать, например, расстояние от деревьев (1,5 м) и многие другие нюансы.

Вертикальный теплообменник

Более компактный, но и более дорогой вариант – вертикальный теплообменник. Для его установки не потребуется большая площадь, но зато потребуется специальное бурильное оборудование.

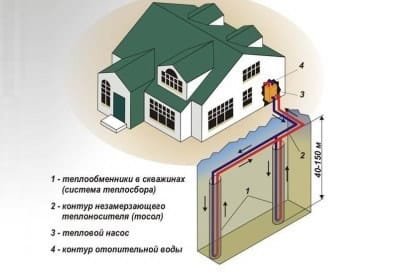

Монтаж вертикального теплообменника

Монтаж вертикального теплообменника требует использования специального бурильного оборудования

Глубина скважины, в зависимости от технологии, может достигать 50-200 м, зато срок ее службы до 100 лет. Особенно актуален этот способ, когда планируют геотермальное отопление загородного дома с обустроенной прилегающей территорией, он позволяет сохранить ландшафт практически в первозданном виде.

Водоразмещенный теплообменник

Наиболее экономичная геотермальная установка использует тепловую энергию воды. Ее рекомендуют, если расстояние до ближайшего водоема не превышает 100 м.

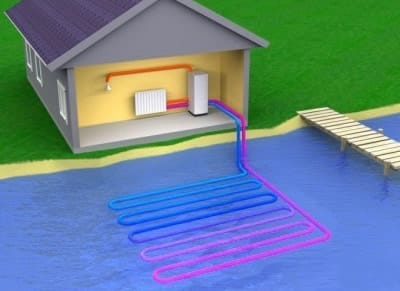

Водоразмещенный теплообменник

Водоразмещенный теплообменник является наиболее выгодным и следовательно более целесообразным для устройства

Контур из труб в виде спирали укладывают на дно, глубина залегания должна быть меньше 2,5-3 м, то есть глубже зоны промерзания. Площадь водоема – от 200 м². Главный плюс – нет необходимости выполнять трудоемкие земляные работы, но необходимо получить разрешение специальных служб.

Как видим, смонтировать геотермальное отопление дома своими руками не так уж просто. Из всех перечисленных видов, пожалуй, только последний вариант будет достаточно просто воплотить в жизнь самостоятельно. Но даже в этом случае стоит взвесить, все «за» и «против».

Внимание! Затратив значительные средства на дорогостоящее оборудование, не стоит экономить на качественном монтаже. Ведь именно от него будет зависеть качество и эффективность всей системы.

А стоит ли овчинка выделки? О достоинствах и недостатках системы

Впервые к геотермальному отоплению пристально присмотрелись в США, во время кризиса в 80-х. Достаточно дорогие установки прописались в домах самых богатых и продвинутых, но постепенно они становились все доступнее и популярнее. Европа взяла новинку на заметку и стала активно внедрять на своих просторах. Сейчас этот вид отопления уже совсем не диковинка, в Швеции, например, около 70% всего тепла синтезируется при помощи тепловых насосов.

Производители чудо-оборудования и зеленые в один голос твердят о преимуществах этого вида отопления перед всеми остальными, главные плюсы, на которые делается акцент, такие:

  • для отопления используется тепловая энергия земли, которая является возобновляемой и неисчерпаемой;
  • не существует риска возгорания;
  • отпадает потребность в доставке и хранении топливных материалов;
  • при работе оборудования не образуются какие-либо вредные выбросы, система абсолютно безопасна и экологична;
  • система работает автономно, не нуждается в постоянном контроле и вмешательстве;
  • она экономична, практически не требует от владельца затрат на обслуживание;
  • при всем разнообразии моделей, коэффициент производительности оборудования остается неизменно высоким.

Геотермальная система отопления хорошо проявила себя в сочетании с «теплыми полами». Подобный дуэт обеспечивает равномерное распределение температуры и препятствует образованию зон перегрева.

Важно! Наиболее выгоден этот вид отопления для домов, площадью до 150 м², владельцы таких небольших коттеджей уверяют, что затраты окупаются за каких-нибудь 3-4 года.

Отметим, что на постсоветском пространстве эти системы пока еще не стали популярными. Во многом это объясняется достаточно весомыми капиталовложениями, которые потребуется сделать в самом начале, и довольно длительным сроком окупаемости. Убедить наших сограждан, что это, в конце концов, все равно экономически выгодно, достаточно сложно. Хотя, если учесть ежегодное подорожание привычных теплоносителей и то, что система рассчитана в среднем на 100 лет эффективной работы, то выбор покажется вполне оправданным.
