Геотермальное отопление загородного дома — разбираемся в деталях

геотермально отопление загородного дома

геотермально отопление загородного дома

Проектирование продуктивной системы отопления в загородном доме необходимо осуществлять таким образом, чтобы она была экономически выгодной, но в то же время простой в исполнении и технологически современной. Стандартные решения, при которых тепло образуется вследствие сгорания топлива, являются дорогостоящими для владельца дома, причиной этому служит постоянное увеличение стоимости электричества и газа. Кроме того, традиционные способы отопления помещения негативно сказываются на состоянии окружающей среды, для примера, порядка 40% выброса углекислого газа в атмосферу образуется вследствие получения тепла, такой уровень негативного воздействия на окружающую среду в цифровом показателе соотносим с негативным воздействием, наносимым выхлопами транспортных средств. В рамках этого вопроса актуальным является новая система геотермального отопления помещения.

Поиски нестандартных решений в области отопления помещений началось ещё в 70-х гг. прошлого века, во время энергетических кризисов. Изначально такая технология была апробирована в США, в большей части в элитных помещениях. Но благодаря развитию технологий, стоимость производства постепенно снижалась, поэтому такой вид обогрева жилых помещений в настоящее время стал доступен для массового потребителя. Кроме того, как показывает многолетний опыт использования систем геотермального отопления  — такая конструкция отличается долговечностью и рентабельностью, поэтому спрос потребителя на установку такого типа систем неуклонно растёт.

Положительные и отрицательные моменты установки системы геотермального отопления в загородном доме.

Разработка новых технологий способствовала тому, что практически каждый владелец дома теперь располагает возможностью аккумулировать энергию земли, устанавливая геотермальную отопительную систему в частном секторе. В грунте накапливается до 98% солнечной энергии, которая попадает на его поверхность, благодаря чему даже в зимний период в земляном пласте сохраняется достаточное количество тепла для обогрева жилого здания, требуется только установка специального оборудования для того чтобы воспользоваться накопленной солнечной энергией. После установки системы геотермального отопления, затраченные на установку средства, окупятся в среднем через 5-8 лет  — это является отрицательной стороной  данной технологии. Стоимость реализации проекта, возможно, вызовет сомнения у тех, кто планировал установку недорогой системы, но к в планы владельца загородного дома капитальные затраты не входили.

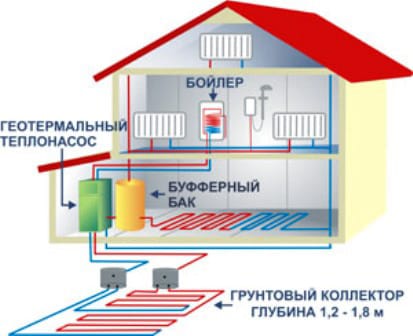

Схема геотермального отопления

Схема геотермального отопления

Положительной стороной системы является её доступность, так как существует повсеместная возможность использования энергии такого типа, а также её абсолютная экологичность и безвредность для человека. Количество энергии неограниченно, а расходы на эксплуатацию и обслуживание системы очень низкие. Геотермальная энергия не стоит затраты денежных средств, однако финансовых вложений требует та энергия, которая задействована для функционирования теплового насоса. Для получения от трёх до пяти киловатт тепла нужно затратить один киловатт этой энергии.  Учитывая, что во время работы насоса не происходит процесса сгорания, то система абсолютно безопасно, риск возгорания или взрыва, как в случае с газовыми системами отопления отсутствуют. Оборудование жилого помещения различными вытяжными системами и дымоходами, система занимает очень мало места в помещении. Кроме того, не нужно специального помещения или дополнительного места для хранения топлива. А благодаря универсальности системы можно не только отапливать жилое помещение зимой, но и охлаждать его в летние месяцы. При условии правильного монтажа системы, она может работать около 30-ти лет без необходимости технического обслуживания, в то время как другие системы нуждаются в сервисном внимании существенно чаще.

Особенности работы системы геотермального отопления.

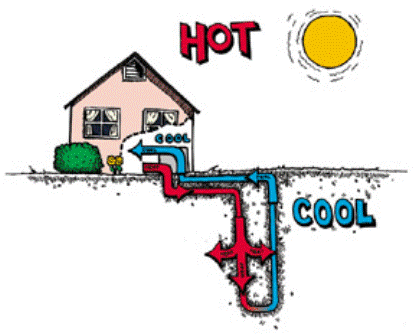

Принцип работы геотермального отопления

Принцип работы геотермального отопления

Принцип работы геотермального оборудования можно сравнивать либо с работой кондиционера, либо морозильной камеры, но «наоборот». В основе конструкции находится тепловой насос, размер которого примерно равен габаритам стиральной машинки, насос включен в 2 контура.

Первым контуром является видимая система из радиаторов и труб, второй контур составляет теплообменник, который помещается под землю или в воду. Циркулировать внутри контура может либо специальная жидкость, либо простая вода. Во втором контуре жидкость приобретает температуру окружающего пространства, после чего теплоноситель попадает в тепловой насос, который можно настроить и на охлаждение помещения, и на его обогрев. Тепло, выработанное насосом, при обогреве поступает в первый контур, при охлаждении во второй.

На примере работы холодильника «наоборот» можно провести аналогию, сравнив вкопанный в землю испаритель с морозилкой, а змеевик холодильника  — это конденсатор, который используется для нагревания воздуха или воды. Температура конструкции ниже окружающей среды, по причине того, что под землёй стабильно низкая температура.

Производство тепловых насосов  (главных элементов геотермальных систем ) в промышленных масштабах стало возможным благодаря развитию технологий рефрижераторных установок, которые позволили разработать уникальную методику по преобразованию энергии земли в тепло для отопления помещений.

Принципы устройства контуров.

Выполнить установку системы силами только владельца участка сложно, так как вблизи здания нужно спроектировать конструкцию, состоящую из замкнутой системы труб, которая помещается на значительную глубину под землю, которая иногда достигает больше, чем несколько сотен метров. Тип конструкции теплообменника, а также габариты коллектора зависят  от ряда параметров, среди которых основные тепловодность грунта и глубина залегания.

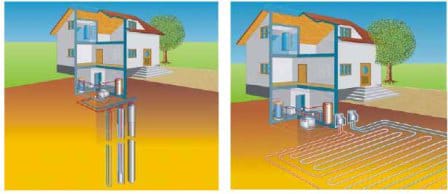

Теплообменники различных видов

Теплообменники различных видов

Выделяют три схемы оборудования системы геотермального отопления, то есть устройства наружного контура для аккумулирования энергии.

  1. Наиболее оптимальным является устройство вертикального теплообменника с насосом. Для реализации такой схемы необходимо специальное оборудование и существенные финансовые вложения для бурения скважины, располагающейся под землёй на глубине от 50 до 200 метров. В этом случае используется тепло глубоко залегающих грунтовых вод, обладающих высокой температурой. Вода проходит по тепловому насосу через теплообменник, где отдаёт своё тепло, после чего сбрасывается обратно в грунтовые воды ниже по течению. Расходы в этом способе установки оправдываются результатом, так как срок эксплуатации скважины достигает 100 лет.
  2. Похожей на предыдущую и довольно дорогостоящей является схема обустройства в шахте глубиной 75-100 м. специального резервуара с антифризом, который греется от температуры грунта, после чего тепловой насос гоняет антифриз по кругу. После отдачи тепла антифриз сбрасывается в резервуар под землёй.
  3. Более простая в проектировании схема горизонтального теплообменника, при которой под землёй располагаются трубы таким образом. Чтобы они были ниже уровня промерзания почвы зимой. Отрицательной стороной этой схемы является необходимость задействования под коллектор значительной площади. Для примера под небольшой дом площадью в 200 кв.м. нужно занять площадь равную 500 кв.м. Расположение труб нужно сделать таким образом, чтобы до ближайшего дерева было не менее 1,5 метров.
  4. Следующая схема применима в том случае, если загородный дом размещается не далее чем в 100 метрах от водоёма. Она достаточно дешёвая, для осуществления проекта не требуется проведения земляных работ, размещение теплообменника должно быть осуществлено таким образом, чтобы глубина была достаточной для не промерзания, подо льдом зимой должно оставаться не менее, чем 1-1,5 метра воды до верхней точки зонда.  Предпочтительнее, чтобы течения в водоёме не было, по его дну прокладывают горизонтальные зонды, которые поглощают тепло. Такую схему может осуществить владелец загородного дома самостоятельно.

Сборка внешнего контура происходит из полиэтиленовых труб, согласно предварительным расчётам соотношение 40-50 Вт тепловой энергии должно приходиться на 1 метр коллектора. Соответственно, если производительность насоса равна 10 кВт, то скважина должна быть протяжённостью около 160-200 метров. В некоторых случаях выгоднее пробурить несколько неглубоких скважин вместо одной большой, для того чтобы в итоге получилась нужная расчётная глубина. Для того чтобы сохранить ландшафт участка проектировщики пользуются кластерной технологией, при которой осуществляется бурение скважин в разных направлениях из одной точки.
