Как подключить розетку с заземлением — выбор и монтаж розетки

Розетки с заземлением применяются для электропитания большинства устройств с большой мощностью. Компьютерная техника, холодильники, посудомоечные и стиральные машины, нагревательные приборы (чайники, утюги, обогреватели) – в инструкциях по эксплуатации всех этих устройств встречается пункт, обязывающий пользователей применять для подачи электричества розетки с заземлением. В противном случае обязательства по гарантийному ремонту техники исполняться не будут.

как подключить розетку с заземлением

как подключить розетку с заземлением

Какую розетку с заземлением выбрать?

В России применяется розетка типа F – евророзетка с двумя круглыми отверстиями диаметром 4,8 мм и заземлением в виде защитных пластин или скоб.

Выбор евророзеток достаточно велик. Розетки с защитной шторой, с таймером с выталкивателем, с индикатором наличия тока, для помещений с повышенной влажностью – выбор зависит от условий будущей эксплуатации. Выбор вида розетки зависит и от устройства проводки: для открытой применяют внешние (накладные) розетки, для внутренней – встроенные.

Монтаж розетки с заземлением — внутренняя проводка

Обычно розетки устанавливают на высоте около 30 см от пола. Но для удобства использования розеток допустима и другая высота их установки (высота установки розетки в кухонном фартуке – 1 м).

Требуемые инструменты и материалы: уровень, карандаш, перфоратор (при необходимости штробления), плоскогубцы, острый нож, крестовая и плоская отвертки, кусачки, гипсовая штукатурная смесь для вмораживания.

Монтаж подрозетника

Подрозетник из пластика применяется для фиксации розетки в стене и обычно имеет диаметр 68 мм. По способу монтажа бывает двух видов: для гипсокартона и для бетона.

Важно! До начала работ необходимо обесточить помещение!

Стена из гипсокартона

Подрозетники для гипсокартона фиксируются с помощью саморезов и пластиковых зажимов. При установке такого подрозетника важно помнить, что провода должны быть протянуты до нужного места перед началом монтажа гипсокартона. Применяя уровень и карандаш, определяют центр будущей розетки и высверливают круг диаметром 68 мм (электродрелью с насадочной коронкой или обычной дрелью, но высверливая множество отверстий по кругу).

Подрозетник помещают в отверстие, вытягивают провода и закручивают саморезы, фиксируя зажимы.

Стена из бетона (кирпича)

Подрозетники для бетона вмораживают в подготовленные для них отверстия алебастром или другими штукатурными составами.

Самый оптимальный порядок действий при установке подрозетника в бетон:

· Штробление стены под электропроводку (в домашних условиях используют перфоратор или болгарку) – штробу выполняют строго вертикально или горизонтально. Ширина и глубина штробы не более 25 мм, длина – не более 3 м.

· Штробление отверстия под подрозетник (он должен свободно входить в отверстие).

· Прокладка и вмораживание электропроводки (оставляют свободный конец не менее 10 см).

· Установка подрозетника и заведение к него проводов, вмораживание подрозетника.

Важно! При штроблении стен под электропроводку необходимо руководствоваться СНиП 3.05.06-85.

Монтаж розетки

К монтажу основания розетки приступают после выполнения чистовых работ и действуют в следующем порядке:

  1.  Зачищают от изоляции провода, выходящие от подрозетника (не более, чем на 1 см).
  2.  Снимают крышку с основания, откручивая центральный винт, и вставляют его в подрозетник и выравнивают гнезда по горизонтали. Намечают отверстия для боковых шурупов.

Вынимают основание розетки и прикручивают провода к клеммам основания. Если имеется только входящий провод, то он состоит из трех жил (желто-зеленый цвет – заземление, синий цвет – «ноль», третий провод может быть любого цвета – это «фаза»). В первую очередь присоединяют заземление, затем «ноль» и оставшуюся «фазу».

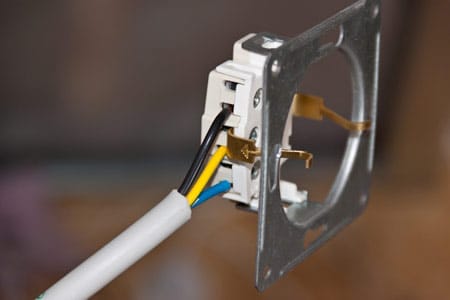

Соединение проводов для заземления

Соединение проводов для заземления

Если имеется и входящий и выходящий провода, то жилы присоединяются попарно.

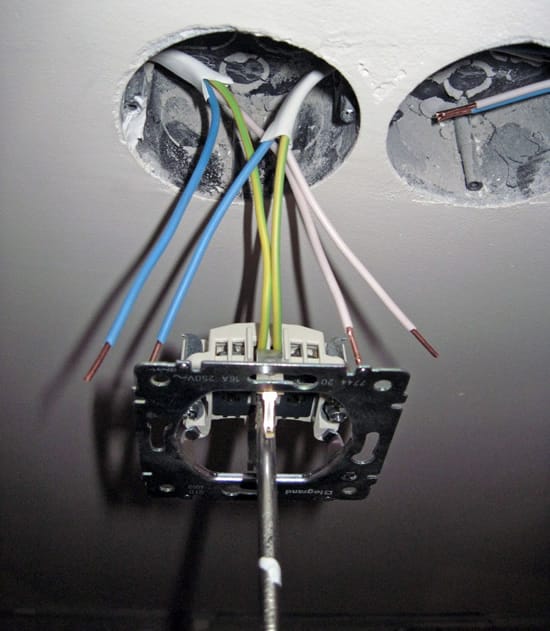

Укладка розетки в паз

Укладка розетки в паз

· Укладывают провода в подрозетнике и, прижимая основание розетки, закручивают винты фиксаторов.

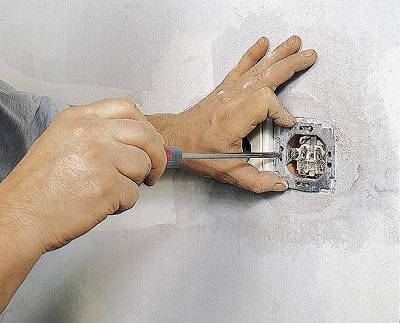

Установка розетки

Установка розетки

Остается только поставить крышку обратно на основание розетки. А декоративную рамку лучше всего установить после завершения отделки стен.

Если планируется несколько розеток в ряд, то выполняют работу аналогичным образом.

Монтаж розетки с заземлением — открытая проводка

Открытую проводку применяют в деревянных домах или в помещениях, где штробление считают нецелесообразным.

Этапы работы:

· Намечают место установления будущей розетки.

· Прокладывают электропроводку до нужного места.

· Прикручивают основание розетки, заводят в него провода и фиксируют их также, как и в случае с внутренней розеткой.

· Устанавливают крышку розетки, электропроводку убирают в защитный короб.

Так выглядит уже установленная розетка с заземлением

Так выглядит уже установленная розетка с заземлением

После окончания всех работ проверяют правильность подключения розетки — подают электричество и замеряют наличие тока индикатором (если имеется).

Если теоретическая часть по установке розетки с заземлением понятна, но остается неуверенность и нерешительность, то лучше всего доверить эту работу специалисту.
