Устройство дымохода для камина: общие положения + монтаж на примере стального варианта

Правильно устроить дымоход для камина, пожалуй, более важно, чем даже подобрать и установить сам камин. Ошибки могут привести поломке оборудования, а также вызвать опасность пожара, отравления продуктами горения и т. п. Выбор каминных дымоходов достаточно широк: от традиционной кирпичной трубы со стальным вкладышем до изящных стеклянных конструкций, органично вписывающихся в самый современный интерьер.

Требования к дымоходу и варианты обустройства

Задача дымохода — отведение продуктов сгорания топлива. Это значит, что конструкция будет прогреваться до очень высокой температуры, при этом контактируя с образующимися при горении агрессивными химикатами. Еще одна проблема — конденсат водяных паров, который неизбежно появляется из-за перепада температур. Поэтому для устройства каминного дымохода используют самые прочные материалы, в зависимости от которых различают следующие виды дымоходов: кирпичный, стальной, керамический и стеклянный.

Вариант #1 — кирпичный дымоход

Кирпичный дымоход выполняется из кирпичной кладки. Это наименее затратный вариант отведения продуктов горения, но, увы, не самый эффективный. Выполнение кирпичной кладки — процесс достаточно трудоемкий. Внутрь такого дымохода следует вставить специальный стальной вкладыш, который улучшит отведение дыма.

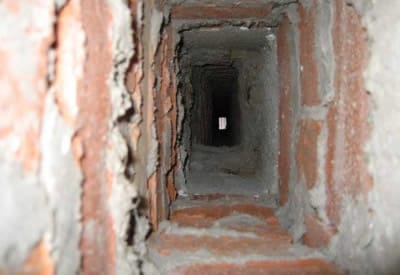

Кирпичный дымоход

Раньше кирпичный дымоход представлял собой просто кирпичную кладку. На сегодняшний день такой дымоотвод устраивают редко. Если вы и увидите у кого-то кирпичный вариант, то, скорее всего, это стальной дымоход, облицованный кирпичом

Вариант #2 — стальной дымоход

Стальной дымоход представляет собой трубу круглого сечения из нержавеющей или оцинкованной стали, снабженную утеплителем и наружным контуром. Достаточно прост в монтаже и имеет относительно низкий физический вес.

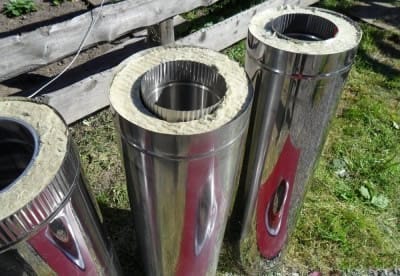

Стальной дымоход для камина

Стальной дымоход для камина состоит из внутреннего и наружного контуров, между которыми уложен слой утеплителя. Такой дымоход очень прост в монтаже

Оцинкованная труба стоит несколько меньше, чем конструкция из нержавеющей стали, однако специалисты предостерегают, что такая экономия может привести к ситуации, когда «скупой платит дважды». Нагрузки при отведении дыма настолько высоки, что выбирая какой дымоход будет лучше для камина, целесообразнее остановиться на более дорогой, но устойчивой к коррозии «нержавейке».

Вариант #3 — керамический дымоход

Монтаж такой конструкции требует определенной профессиональной подготовки и аккуратности. Сложное устройство дымохода для камина обеспечивает отличную теплоизоляцию, а также длительный срок эксплуатации — порядка 30 лет.

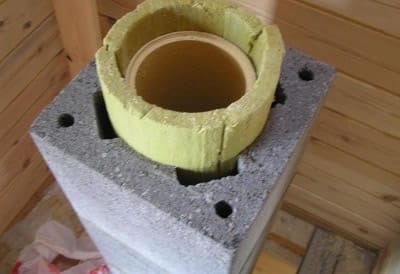

Керамический дымоход

Керамический дымоход состоит из трех слоев: внутреннего вкладыша из керамики, наружного слоя из облегченных бетонных блоков и теплоизоляционной прокладки, которая укладывается между этими слоями

Вариант #4 — стеклянный дымоход

Стеклянный — самый дорогой и сложный вариант, однако смотрится такая конструкция в интерьере очень эффектно. Устойчивость к коррозии, нагреванию и воздействию влаги — несомненные «плюсы» стеклянных дымоходов.

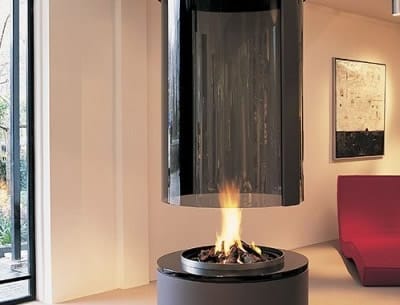

Стеклянный дымоход для камина

Стеклянный дымоход для камина стоит дорого, но отлично смотрится в интерьере и отличается прекрасными эксплуатационными характеристиками. Монтаж такой конструкции лучше доверить профессионалам

Еще один важный аспект — хорошая тяга. Для этого канал дымохода, по возможности, должен быть строго вертикальным, а его стены — максимально гладкими и абсолютно герметичными.

Размещение, размеры и прочие нюансы

Задуматься об устройстве камина в доме следует еще на стадии проектирования. Например, следует подумать о том, что материал стен и перекрытий должен быть негорючим. Обратиться за помощью с составлением схемы дымохода камина можно к замерщику фирмы, поставляющей дымоход. Эта услуга не бесплатная, однако следует учесть, что фирменный монтаж может обойтись в сумму, сопоставимую со стоимостью хорошей топки.

Также, рекомендуется размещать дымоход в теплой части здания. Если обстоятельства таковы, что конструкция располагается близ холодной наружной стены, следует позаботиться о дополнительной теплоизоляции. Чем ближе будет размещен дымоход к коньку крыши, тем меньше будут размеры трубы, возвышающейся над кровлей.

Диаметр трубы дымохода для камина должен соответствовать диаметру дымоотводящего патрубка. Если это условие нарушено, возможны нарушения тяги или неполное отведение продуктов сгорания. Минимальная высота дымохода должна составлять четыре метра. Над плоской кровлей труба должна возвышаться хотя бы на 500 мм. Такие же размеры приемлемы, если расстояние до конька крыши не превышает полметра. Если труба находится на расстоянии 1,5-3 метра от конька, ее высота должна достигать уровня конька.

Пример монтажа стального дымохода

Перед тем, как сделать стальной дымоход для камина, необходимо провести некоторые подготовительные работы. Для начала следует установить каминную топку. Если специальные ножки не предусмотрены, следует изготовить такую опору самостоятельно из металла, шамотного кирпича, камня и т. п. Расстояние от топки до стены должно составлять 150 мм, учитывая, что толщина слоя теплоизоляции составит 50 мм.

Обратите внимание! Стена, примыкающая к камину, нуждается в теплоизоляции, которую можно выполнить с помощью фольгированной базальтовой ваты. Некоторые специалисты считают, что самым подходящим материалом для таких работ является исключительно минеральная вата датского производства, выдерживающая нагрев до 700 градусов.

После того, как положение топки определено, следует вооружиться отвесом и определить ось выпуска дымосборника топки. Ось каминного дымохода должна полностью с ней совпадать. Теперь следует отметить проекцию топки на примыкающей стене, а также на полу. Если топка располагается на металлической подставке, опору следует покрыть слоем огнеупорной краски. Под ножки опоры нужно положить кусочки кирпича, чтобы ее положение соответствовало уровню напольного покрытия. Хорошая идея для такой опоры — ножки, длину которых можно регулировать.

Начинать работы по монтажу дымохода можно только после того, как топка размещена в предназначенном для нее месте, а ее положение тщательно выверено по вертикали и горизонтали, а затем зафиксировано с помощью металлического уголка.

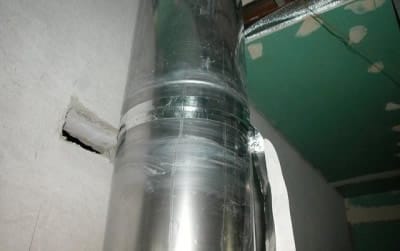

Монтаж стального дымохода для камина

После того, как завершено соединение элементов стального дымохода для камина с помощью герметика и заклепок, место соединения обматывают алюминиевым скотчем

Теперь можно приступить к монтажу дымохода. Сначала следует обработать герметиком все внутренние швы дымохода. Затем начинают сборку его элементов снизу вверх. К местах стыков отдельных элементов дымохода наносится по кругу двойной слой герметика. Вначале соединяют внутренний контур, а затем наружный. При этом верхний элемент внутреннего контура должен входить внутрь нижнего элемента, а не наоборот. Это предотвратит попадание конденсата на утеплитель. Наружный контур фиксируют заклепками, затем стыки и заклепки проклеивают алюминиевым скотчем. При этом необходимо следить, чтобы стыки элементов дымохода не попадали под толщу перекрытия.

Обратите внимание! Утеплитель в местах стыка прилегает не всегда достаточно плотно. В процессе эксплуатации может происходить достаточно сильное нагревание наружного контура. Избежать этой проблемы можно, если в местах стыков положить дополнительный слой утеплителя.

Особого внимания заслуживает правильное крепление дымохода. Чтобы зафиксировать трубу, наружный контур обжимают специальным хомутом, который фиксируется заклепками. Затем хомут закрепляется на перекрытии с помощью специального уголка и крепежных болтов. При этом основной вес каминного дымохода должен приходиться не на основание каминной вставки, а на хомуты и уголки, закрепленные на перекрытиях.

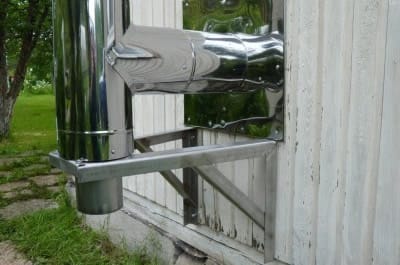

Монтаж стального дымохода для камина

После того, как завершено соединение элементов стального дымохода для камина с помощью герметика и заклепок, место соединения обматывают алюминиевым скотчем

При креплении стального дымохода следует учесть возможность теплового расширения металла при нагревании. Чтобы компенсировать этот процесс, в нижней части первой секции каминного дымохода следует установить специальный гибкий элемент. Если такая деталь отсутствует, необходимо при закреплении хомутов на уголках предусмотреть люфт примерно в 1-1,5 см, чтобы обеспечить возможность хода конструкции при тепловом расширении. Если же контур дымохода будет закреплен жестко, то в процессе эксплуатации нижняя секция конструкции будет выдавливаться вниз, что может привести к порче оборудования.
