Cдвижные ворота своими руками — пошаговая инструкция

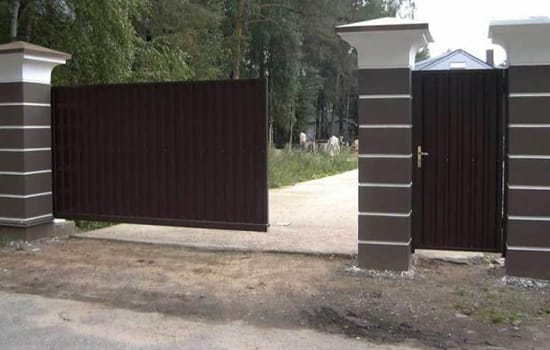

В нашей стране сдвижные ворота получили большую популярность еще в советское время, когда такую систему открывания устанавливали на большинстве предприятий. Сейчас же такие ворота устанавливают на приусадебных участках и оградах коттеджных поселков. Большую популярность сдвижные ворота получили благодаря эргономичной конструкции, которая позволяет экономить пространство.

Как сделать сдвижные ворота

Сделать сдвижные ворота для своего участка может каждый. Это потребует от вас некоторых временных затрат, но изготовленные самостоятельно ворота обойдутся дешевле, чем заказанные в специализированной компании.

Чтобы понять, как устроены сдвижные ворота, достаточно изучить их чертеж. В такой системе нет сложных или хитроумных элементов. Все просто и надежно.

Сдвижные ворота устанавливаются внутрь сварной рамы, в которую уходит полотно открытых ворот. В раме устанавливаются роликовые подшипники закрытого типа, что облегчает открытие и закрытие ворот. При этом каретки роликов, находясь внутри рамы, надежно защищены от осадков и внешнего воздействия, что позволяет сократить обслуживание до минимума (смазывание подшипников только при установке ворот) и увеличить срок службы в среднем до 12 лет.

Для финишной отделки ворот может применяться любой материал –ДСП, вагонка, металлический сайдинг, цельный стальной лист или любой другой.

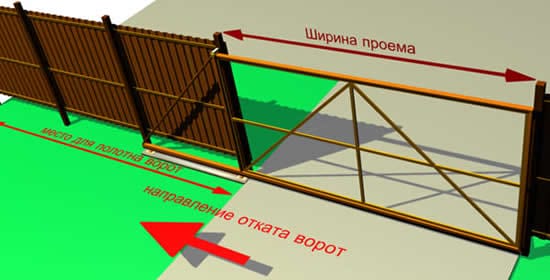

Схема откатных ворот

От ваших пожеланий и финансовых возможностей зависит, будут ли ворота сдвигаться в ручную или с помощью систем автоматики. Также стоит решить, для каких целей будут использоваться ворота: как парадный въезд, пожарный (эвакуационный) выход или как запасной на случай неполадок основных ворот. Все это определяет размер, внешний вид и стоимость работ по монтажу ворот.

Установка ворот

1. Установка рамы будущих ворот

Первым шагом в процессе установки является установка проема будущих ворот. Для этого устанавливаются столбы, изготовленные из двух стальных труб, кирпичей или деревянного бруса. Столбы должны уходить в землю минимум на метр, именно на эту глубину зимой промерзает грунт. Столбы устанавливаются в яму этой глубиной, выравниваются и заливаются цементным раствором.

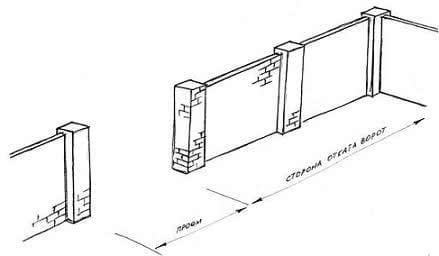

Рама для будущих ворот

На полное высыхание раствору нужно около недели.

2. Фундамент для самих ворот

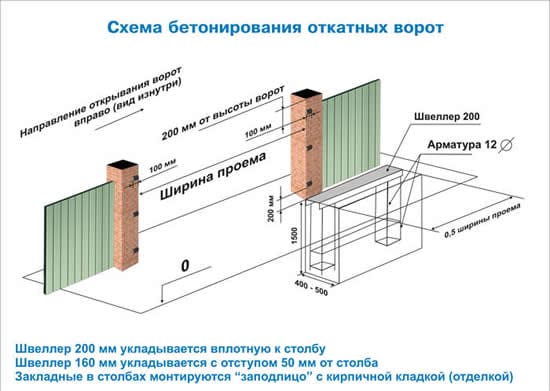

Схема бетонирования откатных ворот

Для установки рамы также требуется фундамент. Для его изготовления берем швеллер шириной 20мм и арматуру диаметром 15 мм. Арматура режется на метровые куски и приваривается к швеллеру вертикально. В итоге должна получиться конструкция, наподобие строительных лесов.

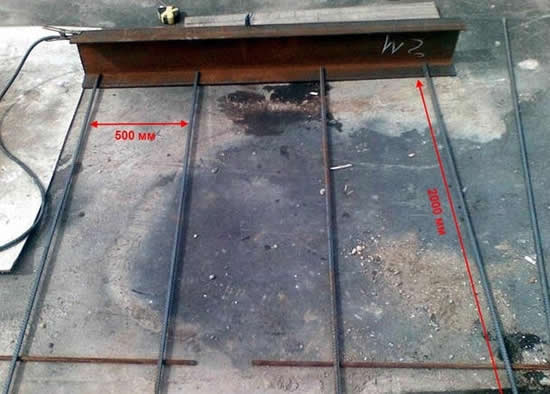

Швеллер для ворот

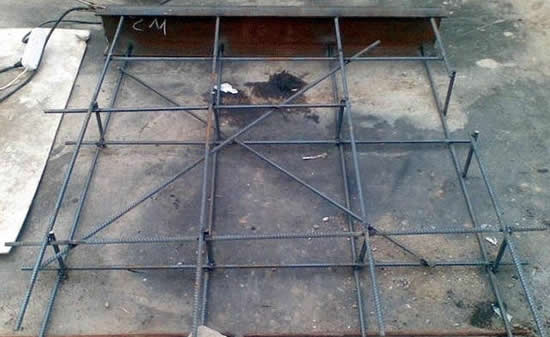

Рама для ворот

Под фундамент роем яму, длина которой ровна половине ширины проема ворот. Ширина ямы 40 см, глубина не менее метра.

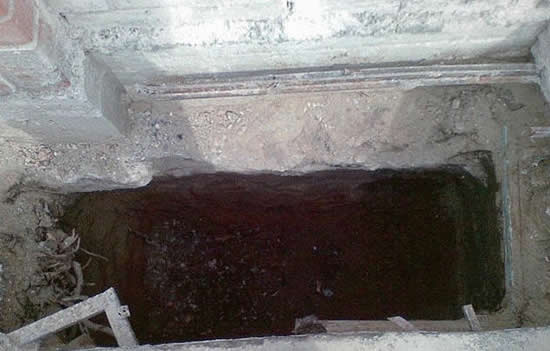

Роем яму

В яму помещается конструкция из арматуры и швеллера. Нужно обратить внимание, что уровень расположения швеллера относительно уровня грунта определяет ширину зазора между полотном ворот и дорогой. После размещения каркаса фундамента яму заливают цементным раствором и дают ему застыть.

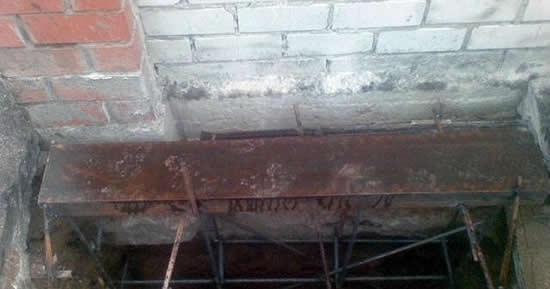

Размещаем конструкцию из арматуры и швеллера

Если вы сделали все верно, у вас получится ровная металлическая площадка, на которой впоследствии будут установлены направляющие для ворот.

3. Несущая рама

Для изготовления рамы ворот нам потребуются металлические трубы диаметром от 30 до 60 мм. трубы необходимо очистить от ржавчины с помощью болгарки или шлифовальной машины, обезжирить и прогрунтовать.

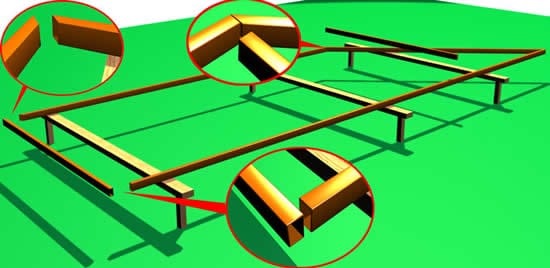

Делаем яму для ворот из металлических труб

После того, как обработка труб закончена, приступаем к свариванию рамы. На готовую раму из труб крепится обрешетка, из труб меньшего диаметра (например, 20мм), которые станут основанием для обшивки. Обшивка крепится к полотну ворот с помощью саморезов или заклепок.

Расположение обрешетки внутри рамы определяется тем, как вы хотите обшивать ворота. При одностороннем обшивании обрешетка находится на краю рамы, при двустороннем – в центре.

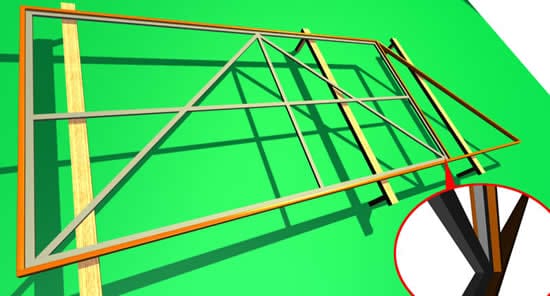

Делаем раму для ворот

При проведении сварочных работ делайте сварные швы с шагом в 25 см. это оптимальное расстояние для максимальной прочности конструкции.

После окончания сварочных работ все швы сравниваются болгаркой, а полотно ворот заново грунтуется и красится. Когда краска высохнет, можете приступать к обшиванию полотна выбранным материалом.

4. Установка направляющих

Монтаж самих ворот начинается с примерки направляющих. Выставьте нижние ролики, подшипники и направляющие в открытое положение. Обратите внимание на положение первого и последнего роликов, от них до края воротного полотна еще должно оставаться свободное пространство.

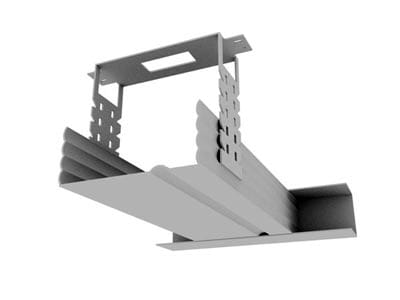

Установка направляющих

На ролики поместите верхнюю направляющую для ворот и выравнивайте ролики по уровню. После этого поместите на ролики раму ворот и вновь выставите все по уровню. Если рама стоит ровно, прихватите платформы роликов сваркой к фундаменту, приварите верхний и нижний уловители.

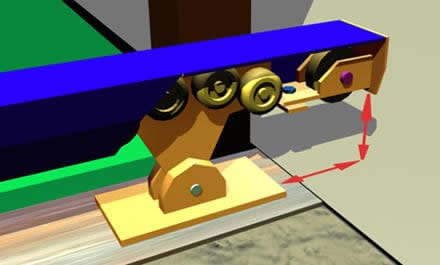

Установка роликов

Верхняя направляющая крепится к установленным ранее столбам, а ролики крепятся на нее. Если столбы выполнены из металла, у вас не возникнет проблем со сваркой. Если же столбы кирпичные или деревянные, используйте анкера или закладные из арматуры.

5. Установка створки ворот

Роликовые каретки рекомендуется приваривать в легкодоступных местах, чтобы избежать проблем с ремонтом или заменой в будущем.

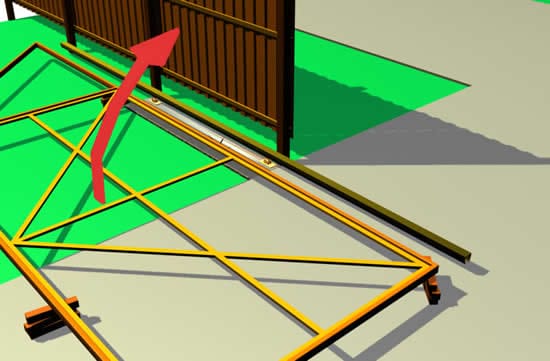

Установка створки ворот

Нижние ролики, как уже говорилось, привариваются своими площадками прямо к фундаменту, а верхние ролики крепятся на направляющей с помощью болтов или сварки. Вариант с болтами позволяет заменять ролики в случае необходимости, сварные же соединения придется резать и переваривать заново.

6. Монтаж верхних роликов от бокового качения

Вместо направляющей балки сверху можно сделать несколько направляющих вертикальных роликов. Они крепятся на П-образном профиле с помощью болтов. Такие ролики не позволят полотну ворот качаться и будут играть роль направляющей балки. Преимущество такой системы в том, что в проеме ворот не создается преграды для проезда высоких автомобилей.

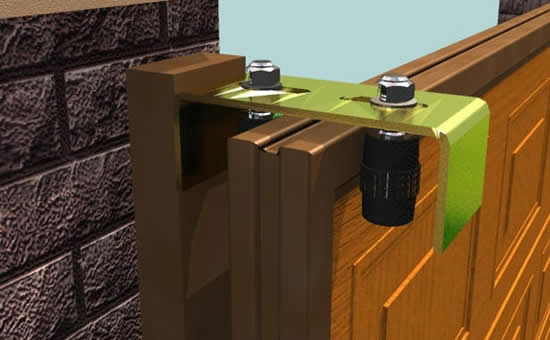

Монтаж верхних роликов

7. Монтаж нижнего улавливателя

На нижнем краю фундамента следует приварить нижний уловитель, в который будет заходить полотно ворот. Таким образом, создается дополнительная точка опоры, позволяющая освободить от нагрузки ролики.

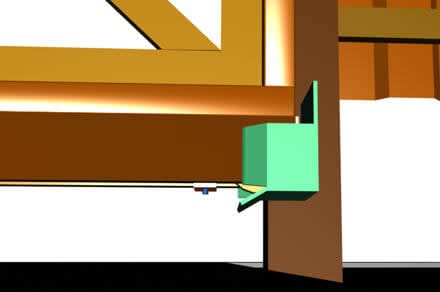

Монтаж нижнего улавливателя

Опыт показывает, что изготовление сдвижных ворот своими силами позволяет в значительной степени экономить финансы. Изготовление ворот в фирме обошлось бы в два раза дороже. К тому же детали и элементы конструкции не являются дефицитным товаром. При правильном соблюдении технологии монтажа ваши самодельные ворота прослужат вам значительно дольше фирменных.
