Как сделать теплый пол в частном доме — пошаговая инструкция

При проектировании и строительстве частного дома вы можете самостоятельно выбрать схему отопления своего дома. Одним из наиболее популярных в последнее время способом создания отопления в частном жилище является теплый пол. Он может выступать как самостоятельное отопление и может дать возможность избавиться от громоздких отопительных радиаторов.

Как сделать теплый пол в частном доме

Как сделать теплый пол в частном доме

Кроме того, использование теплых полов, как самостоятельного вида отопления может значительно изменить дизайн вашего дома. Так, теплый пол может позволить создавать высокие окна во французском стиле.

Создание теплого водяного пола в частном жилище позволяет также существенно сэкономить на отоплении. Дело в том, что система водяного теплого отопления пола позволяет отдельно включать каждый контур отопления. То есть неиспользуемые помещения у вас просто не будут отапливаться.

Водяной теплый пол является наиболее экономичным видом отопления, поэтому рассмотрим вопрос, как сделать его в частном жилище.

План работ

Перед началом работ по монтажу теплого водяного пола вам необходимо составить план, на котором вы должны обозначить все элементы будущей отопительной системы.

Используемые материалы

Для монтажа теплого водяного пола в частном доме вам понадобятся следующие материалы:

  1. Теплоизоляция – обычно пенополистироловые плиты.

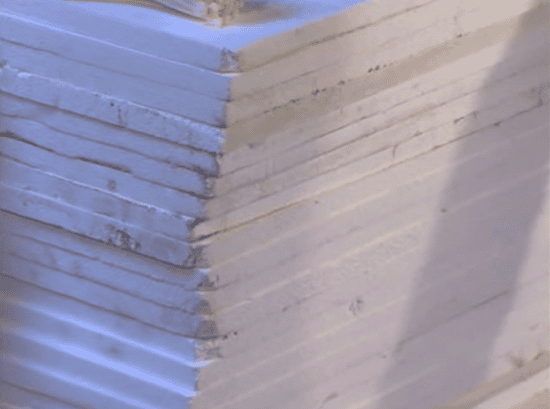

    Пенополистироловые плиты - фото

    Пенополистироловые плиты — фото

  2. Также вам понадобиться труба для водяного отопления.

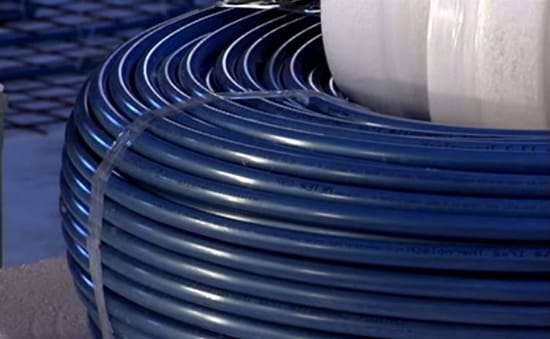

    Трубы для водяного отопления - фото

    Трубы для водяного отопления — фото

  3. Также запаситесь демпферной лентой.

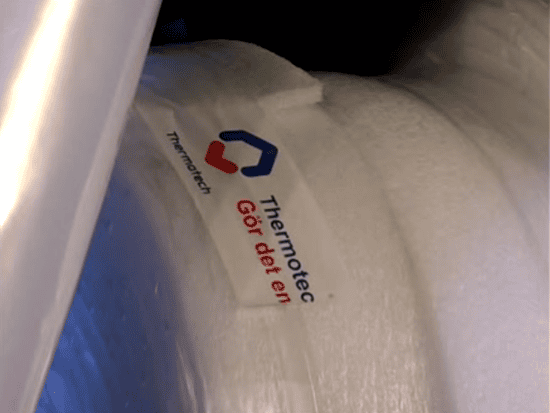

    Демпферная лента для стяжки пола - фото

    Демпферная лента для стяжки пола — фото

  4. Также вам понадобиться плотный полиэтилен и гофротруба.

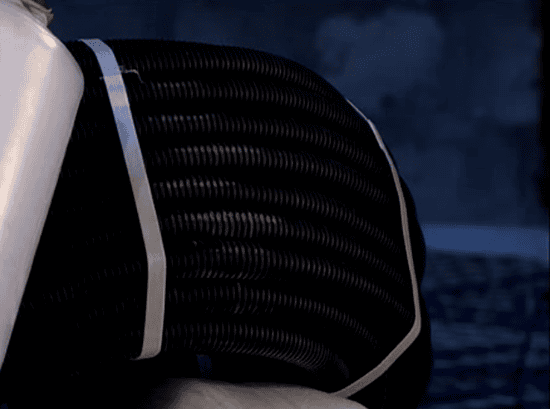

    Гофротруба - фото

    Гофротруба — фото

  5. Труба будет крепиться к арматурной сетке.

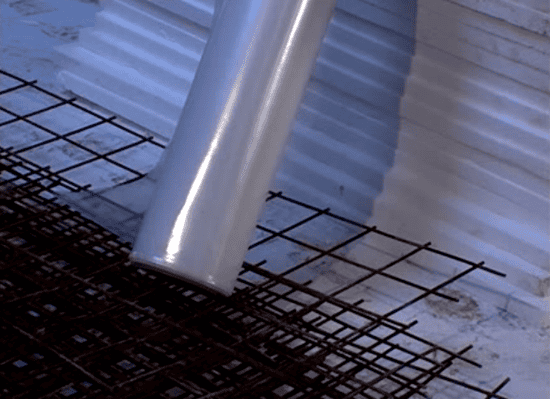

    Арматурная сетка для стяжки пола - фото

    Арматурная сетка для стяжки пола — фото

Подготовка поверхности

Нужно проследить, чтобы на поверхности вашего жилища не было резкого перепада высот и строительного мусора.

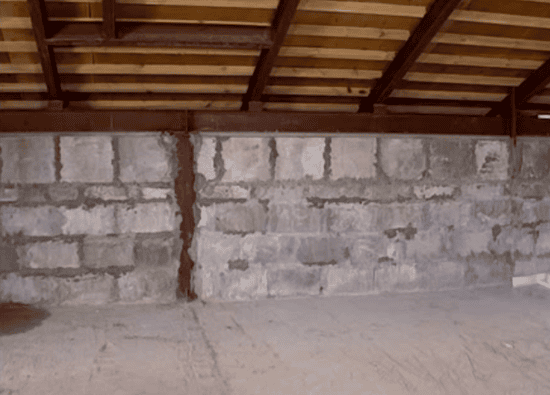

Подготавливаем поверхность пола в доме

Подготавливаем поверхность пола в доме

Для того, чтобы начать монтаж системы теплого водяного пола в частном жилище вам необходимо сначала подготовить поверхность. На ней необходимо провести работы по гидроизоляции, а затем разместить на ней монтажную сетку.

В качестве гидроизоляции можно использовать плотный полиэтилен, накладывая его полосы внахлест.

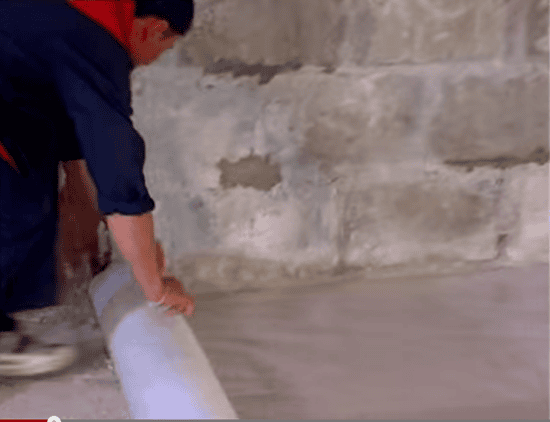

Укладываем плотный полиэтилен в качестве гидроизоляции

Укладываем плотный полиэтилен в качестве гидроизоляции

По краям помещений необходимо расположить демпферную ленту. Она изготавливается из вспененного полимера и предотвращает разрушения от линейной деформации.

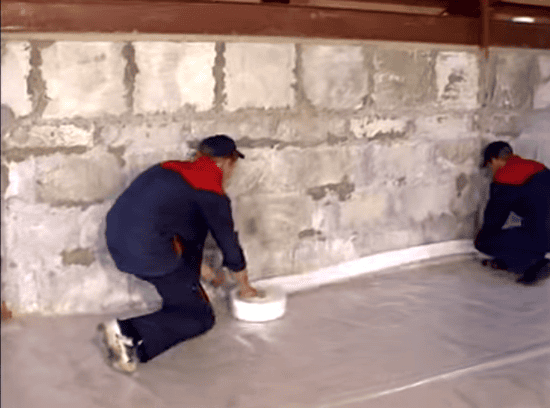

Размещаем демпферную ленту - фото

Размещаем демпферную ленту — фото

К стене лента прикрепляется саморезами с широкими шляпками.

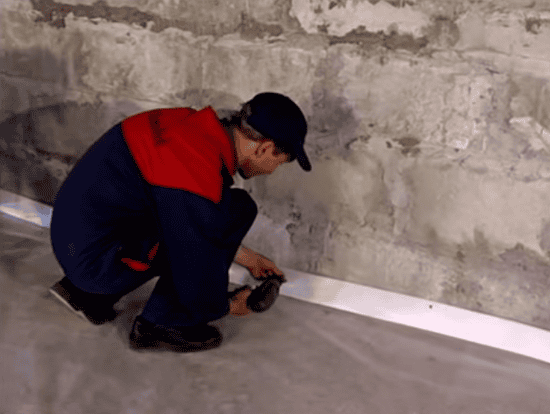

Крепление демпферной ленты с помощью саморезов со шляпками - фото

Крепление демпферной ленты с помощью саморезов со шляпками — фото

Затем на слой гидроизляции укладывается теплоизоляционный слой.

Обычно в таких целях используется вспененный полимерный материал.

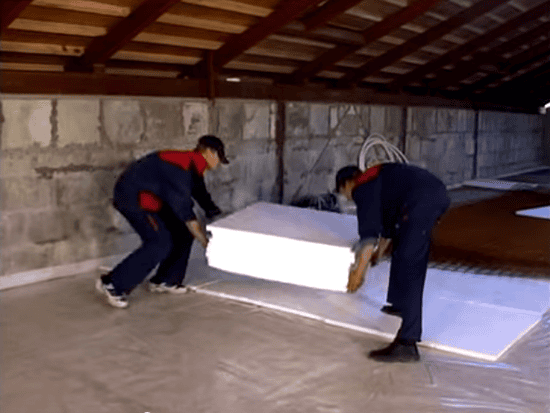

Укладка на слой гидроизоляции теплоизоляционного материала

Укладка на слой гидроизоляции теплоизоляционного материала

Поверх слоя тепловой изоляции укладывается арматурная сетка. Она служит для фиксации труб с теплоносителем, а также для армирования бетонной стяжки.

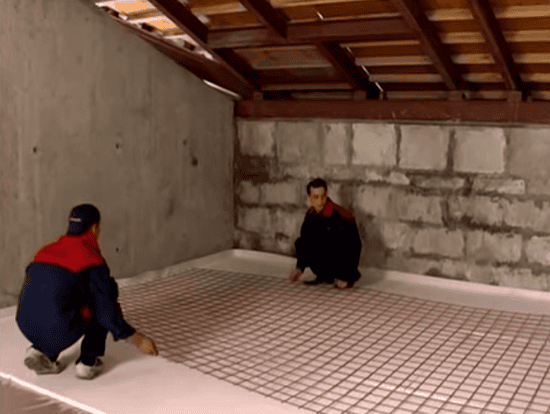

Укладка арматурной сетки

Укладка арматурной сетки

Монтаж греющих контуров

Трубы теплоносителя прикрепляются к монтажной сетке при помощи пластиковых хомутов, согласно выбранной схеме раскладки. Между крепежными хомутами соблюдается дистанция в 30-40 сантиметров.

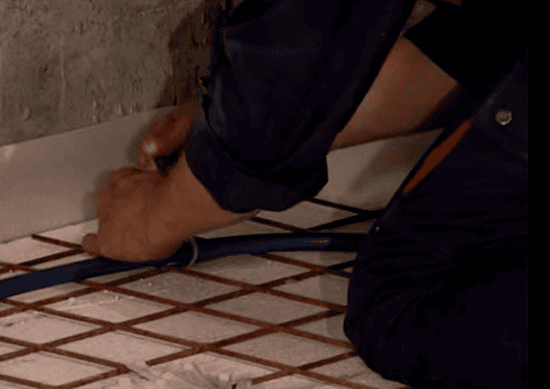

Укладка труб теплого пола - фото

Укладка труб теплого пола — фото

Трубы для теплого пола поставляются в бухтах и вы при монтаже можете постепенно выбирать любую потребную вам длину.

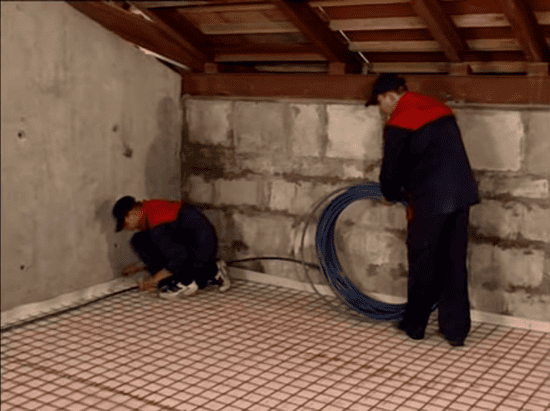

Укладка труб для водяного теплого пола

Укладка труб для водяного теплого пола

Контуры теплого водяного пола укладываются согласно выбранной схеме раскладки.

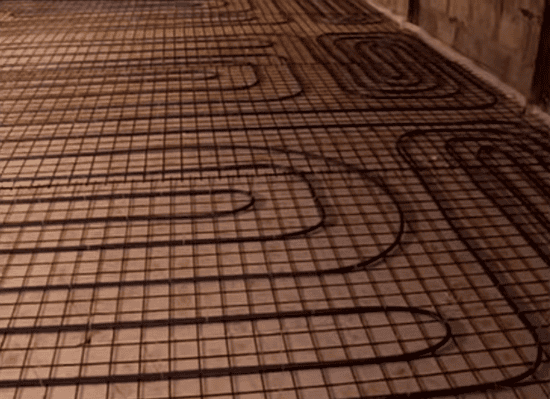

Схема укладки труб методом - улитки

Схема укладки труб методом — улитки

Подключаем контура отопления

В том месте, где трубы теплого водяного пола будут выходить из бетонной стяжки их необходимо защитить при помощи специальных уголков или гофрированной трубки.

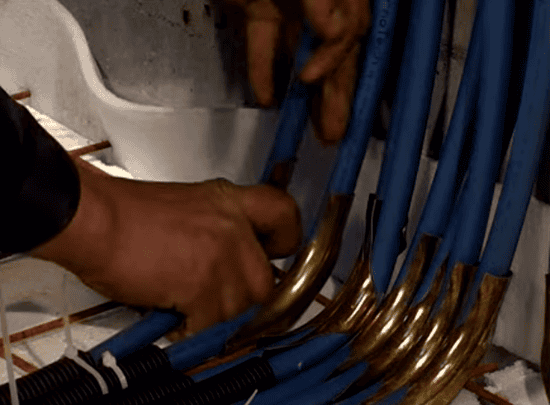

Закрепляем с помощью уголков трубы теплого пола

Закрепляем с помощью уголков трубы теплого пола

Вот таким образом выглядят контуры теплого водяного пола, подключенные к водяному распределительному коллектору.

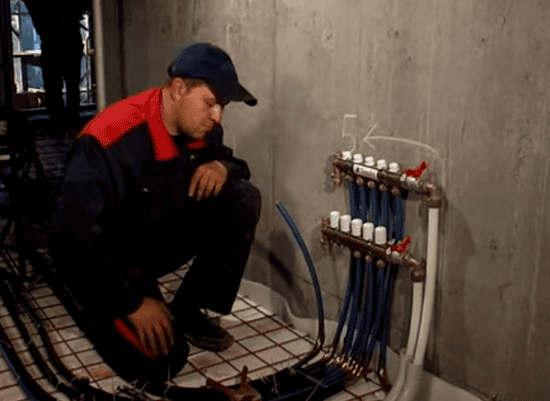

Подвод труб теплого пола к коллектору

Подвод труб теплого пола к коллектору

Перед подключением трубы ее обрезают перпендикулярно, после чего соединяют с коллектором.

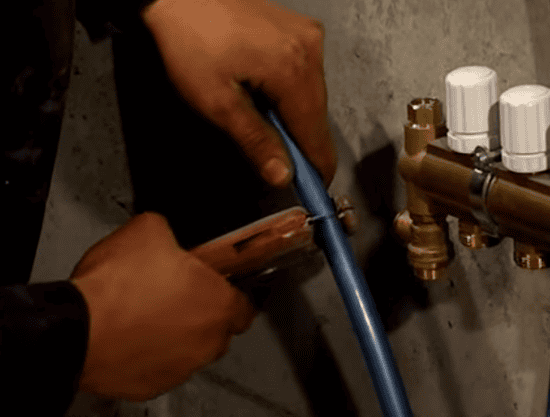

Соединение трубы с коллектором

Соединение трубы с коллектором

На окончание трубы надевается соединительный разборный фитинг.

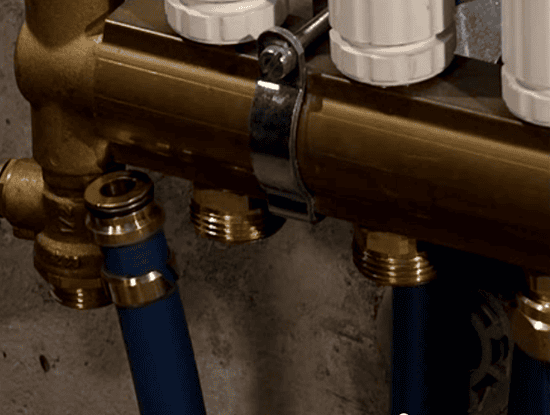

На конец трубы надеваем фитинги

На конец трубы надеваем фитинги

К коллектору труба фиксируется накидной гайкой. Которая затягивается гаечным ключом.

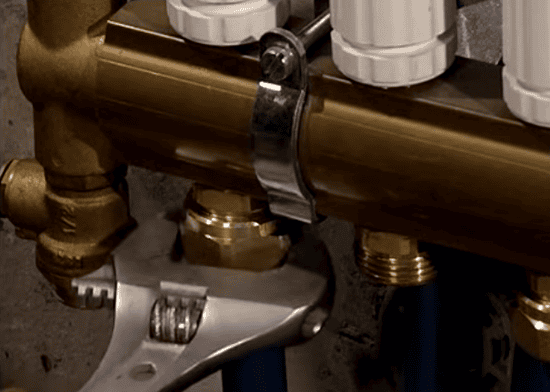

Накладная гайка для коллектора

Накладная гайка для коллектора

Балансировка коллектора

Рабочие контуры системы теплого водяного пола могут иметь неодинаковую длину. Вследствии этого в каждый контур теплоноситель – то есть горячая вода должна подбираться с индивидуальным подобранным давлением. Необходимое давление задается посредством системы балансировки водяного коллектора. Для этого на коллекторе снимаются защитные колпачки и проводится регулировка рабочего давления.

Тестирование системы водяного теплого пола

Перед тем, как приступить к устройству бетонной стяжки – систему теплого водяного пола необходимо проверить на герметичность.

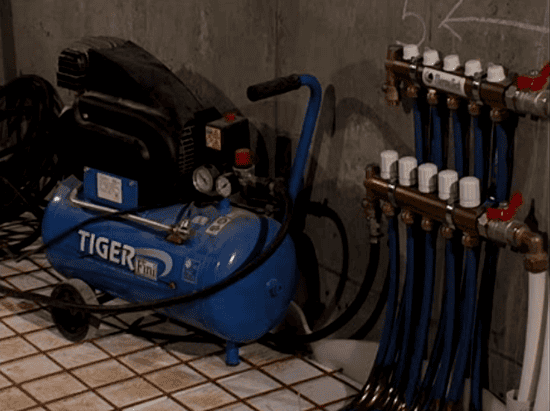

Проверяем систему водяного теплого пола на герметичность

Проверяем систему водяного теплого пола на герметичность

Если вы проводите монтаж теплого водяного пола в частном доме в зимнее время, то герметичность системы можно проверить при помощи компрессора и сжатого воздуха.

После того, как вы будете удовлетворены герметичностью вашей системы – можете приступать к укладке бетонной стяжки. При этом водяной пол должен оставаться под рабочим давлением.

Устройство бетонной стяжки

Поверх уложенной системы теплого водяного отопления размещается бетонная стяжка или цементно — песчаная стяжка, которая после укладки разравнивается по выставленным маякам длинным правилом.

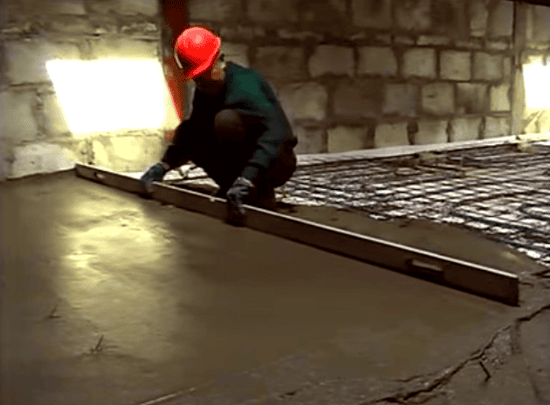

Делаем бетонную стяжку - фото

Делаем бетонную стяжку — фото

При этом минимальная толщина бетонной стяжки не может быть меньше 50 миллиметров.
