Каркасный гараж своими руками

В строительстве гаражей часто используют упрощенные технологии и облегченные конструкции. Назначение любого гаража – защита автомобиля или другой техники от несанкционированного доступа, мелкий ремонт и обслуживание, а также хранение запчастей, инструмента и других полезных мелочей. С этими функциями прекрасно справляется даже не капитальное строение. Каркасный гараж, построенный своими руками, поможет значительно сэкономить средства на постройку, а в функциональности не уступит капитальному гаражу из кирпича или бетона.

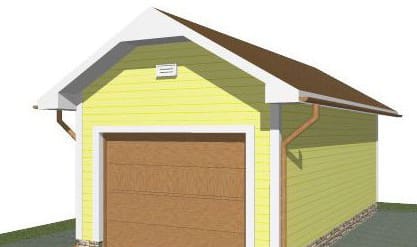

Каркасный гараж своими руками

Каркасный гараж своими руками

Особенности, достоинства и недостатки гаража каркасного типа

Каркас гаража, построенного своими руками, чаще всего делают из дерева. Этот материал легок в обработке, доступен по цене и не утяжеляет конструкцию. Для обшивки можно использовать практически любой материал: дерево, виниловый или металлический сайдинг, но наиболее популярным на сегодняшний день остаются листы профнастила или металлические сэндвич-панели.

К достоинствам такого гаража можно отнести:

  • Простота возведения;
  • Возможность выполнить работу без привлечения техники;
  • Легкая и вместе с тем прочная конструкция;
  • Нет необходимости устройства заглубленного фундамента.

Из недостатков следует отметить горючесть материала каркаса, поэтому рекомендуется обшивать его снаружи и изнутри негорючим материалом, а для утепления использовать каменную вату, не поддерживающую горение. Также рекомендуют пропитать деревянный каркас антисептиком, что продляет срок его службы.

Основание и фундамент

Каркасный гараж имеет легкую конструкцию, поэтому он не требует возведения ленточного заглубленного фундамента. Однако, если есть необходимость в смотровой яме, можно выполнить фундамент с ямой по той же технологии, что и при возведении гаража из металлопрофиля. Ниже рассмотрена технология возведения каркасного гаража на основании из готовых бетонных блоков.

  1. Бетонные блоки можно купить или отлить самостоятельно – при этом их себестоимость получается на 40-60% ниже. Для самостоятельного изготовления бетонных блоков потребуется форма, цемент, речной крупнозернистый песок, наполнитель из керамзита или щебня, вода, а также арматурная сетка.
  2. Форма для бетонных блоков представляет собой ящик без дна. Выполнить его можно из струганой доски, фанеры с соотношением длины и ширины 2:1. Изнутри форма должна быть достаточно гладкой, чтобы обеспечить легкое изъятие готового блока. Дном формы служит накрытый полиэтиленом стол – форму кладут на этот стол, смазывают изнутри маслом, заливают в нее бетон на ½ высоты, укладывают нарезанную в размер арматурную сетку и доливают бетон до краев. Края выравнивают и ждут застывания бетона, после чего блоки извлекают и досушивают в тени в течение месяца.

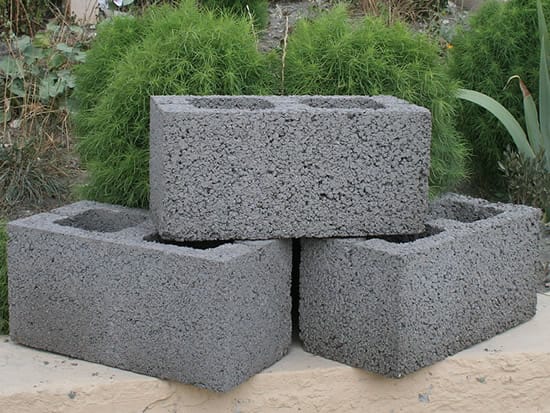

    Бетонные блоки

    Бетонные блоки

  3. Площадку выравнивают, убирая мусор, корни деревьев, плодородный грунт, и слегка заглубляют. Засыпают площадку песком и делают разметку по периметру строения. Готовые блоки укладывают в два ряда с перевязкой швов на цементный раствор, после чего ждут схватывания раствора.
  4. Внешнюю поверхность фундамента гидроизолируют битумной мастикой в 2-3 слоя с просушиванием слоев, после чего делают песчаную засыпку до поверхности грунта.

Готовый фундамент будет нести всю нагрузку от строения, поэтому необходимо выждать несколько суток до установки каркаса гаража.

Каркас гаража

Каркас выполняют из хорошо просушенного дерева. Для каркаса понадобится:

  • Брус 10х10 для основных стоек и балок перекрытия пола и потолка;
  • Доска 40 мм на стропила;
  • Доска 20 мм на обрешетку и промежуточные стойки;
  • Половая доска толщиной от 40 мм.

Количество стройматериала зависит от размеров гаража и рассчитывается после вычерчивания эскиза. Технология изготовления каркаса:

  1. Гидроизолируют поверхность фундамента двумя слоями рубероида, приклеенного на битумную мастику. Гидроизоляция предохраняет деревянный каркас от влаги и гниения. По периметру гаража кладут брус нижней обвязки, соединяя его в углах с помощью врубки и шпонок. Для этой цели используют брус 10х10 см.

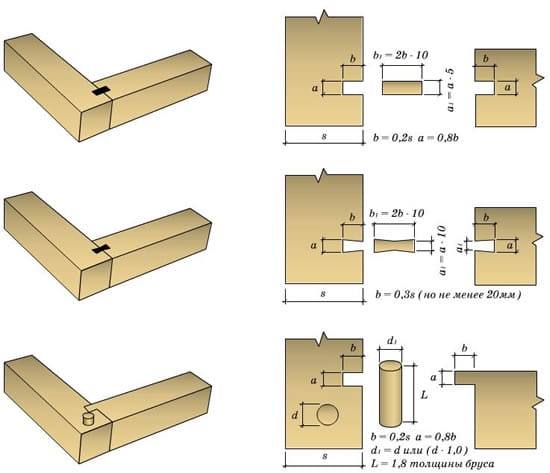

    Брус используемый в качестве каркаса

    Брус используемый в качестве каркаса

  2. На нижний брус устанавливают угловые и промежуточные стойки из бруса, закрепляя с помощью нагелей, дополнительно закрепляя их на металлические уголки с помощью саморезов. Расстояние между стойками не менее 2 метров. Потом устанавливают верхнюю обвязку из бруса 10х10 см. Брус крепят аналогично нижнему.

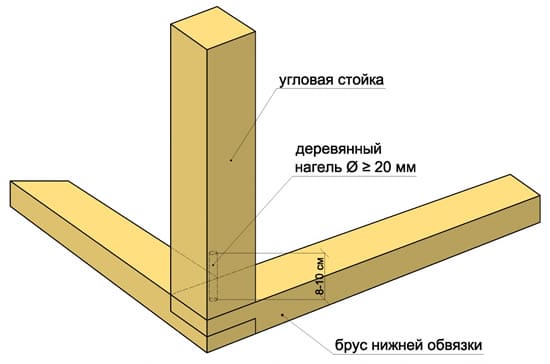

    Процесс сборки каркаса для гаража

    Процесс сборки каркаса для гаража

  3. Устанавливают промежуточные стойки из доски 20 мм на расстоянии около 50 см. Расстояние между стойками удобно выбирать по размеру утеплительных матов, тогда не придется укладывать для них дополнительную обрешетку. Между стойками крепят горизонтальные перемычки, опять же ориентируясь на высоту утеплителя. Стяжки крепят с помощью уголков и саморезов.

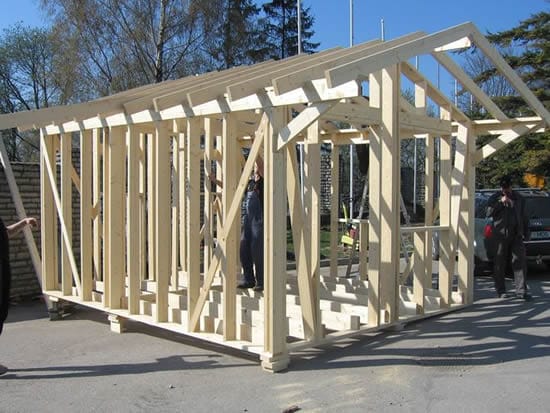

    Готовый каркас

    Готовый каркас

  4. Стропильную систему для крыши выполняют из доски 40 мм, шаг стропил от 0,5 до 1 метра в зависимости от снеговой нагрузки в регионе. На брус верхней обвязки крепят с помощью нагелей балки перекрытия из доски 40 мм, к ней крепят стропильные ноги под углом друг к другу. Укрепляют стропила с помощью затяжек и подкосов в зависимости от размеров крыши.

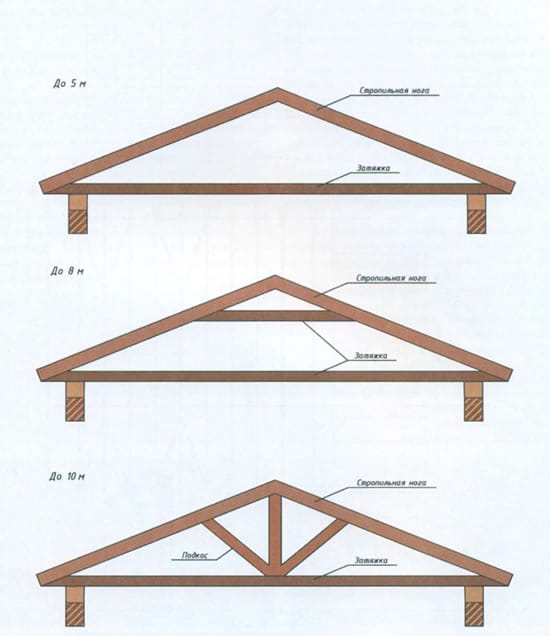

    Стропильная система крыши гаража

    Стропильная система крыши гаража

  5. На стропила укладывают гидропароизоляционную пленку, например, изоспан. Поверх пленки крепят обрешетку из доски 20 мм вдоль конька по обоим скатам, шаг обрешетки – 0,5 метра.
  6. Перекрытия пола выполняют из доски 40 мм, их устанавливают на нижнюю обвязку. Полы выполняют из половой доски, уложенной на перекрытия пола. Каркас ворот выполняют из бруска 10х10 см, скрепляя их шпонками и усиливая дополнительно металлическими уголками. Дли придания дополнительной жесткости воротам выполняют поперечные стяжки. Готовый каркас гаража покрывают антисептиком в два слоя, после чего можно приступать к обшивке.

Обшивка гаража металлопрофилем и утепление гаража

Выбор металлопрофиля для обшивки гаража имеет массу преимуществ: металлические покрытия пожаростойки, ветронепродуваемы, обладают высокой прочностью и долговечностью. Металлопрофиль крепят к каркасу с помощью специальных саморезов. Они имеют шестигранную головку, уплотнительную шайбу и бывают различной длины и цвета. Для стен выбирают стеновой металлопрофиль марки С или ПС, а для крыши – марки ПК или Н.

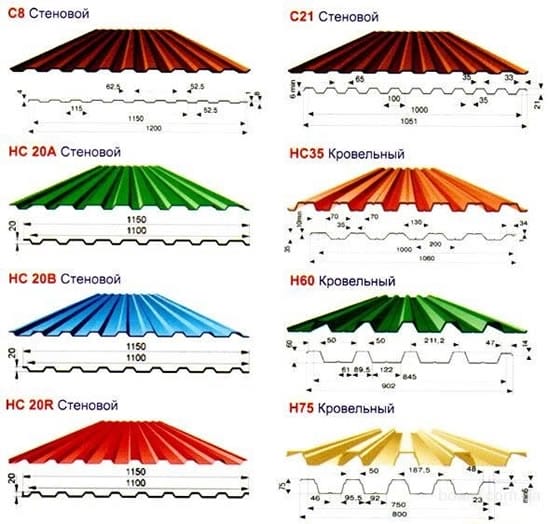

Разновидности металлопрофиля для обшивки гаража

Разновидности металлопрофиля для обшивки гаража

  1. Начинают обшивку со стен. Прикладывают лист металлопрофиля к одной из угловых стоек, выравнивают его по отвесу и закрепляют саморезами в нижнюю волну. Следующий лист кладут внахлест на одну волну и закрепляют саморезами оба листа вместе. Всего на 1 квадратный метр обшивки необходимо 4-5 саморезов. Ворота обшивают тем же стеновым металлопрофилем.
  2. При необходимости металлопрофиль режут в размер ножницами по металлу или электролобзиком. Нарезать его болгаркой не рекомендуется, так как при этом обгорает полимерное покрытие, и коррозионная стойкость металла резко снижается.
  3. Перед тем, как укладывать покрытие на крышу, необходимо установить ветровые планки. Металлопрофиль укладывают на крышу с подветренной стороны, закрепляя его вместе с ветровыми планками к обрешетке. Конек из металла крепят после укладки листов так, чтобы саморез входил в верхнюю волну.
  4. Утепление гаража выполняют по желанию. Для этой цели используют каменную вату, выполненную в виде матов. Маты укладывают между стойками, предварительно закрепив на стены ветрозащитную пленку. Фиксируют маты подшивкой из доски или сразу обшивают листовым железом.
  5. Вместо металлопрофиля и утеплителя можно использовать для строительства гаража готовые сэндвич-панели, которые представляют собой сборные элементы с внешним профилированнным покрытием, утеплительными матами и внутренним гладким металлическим листом.

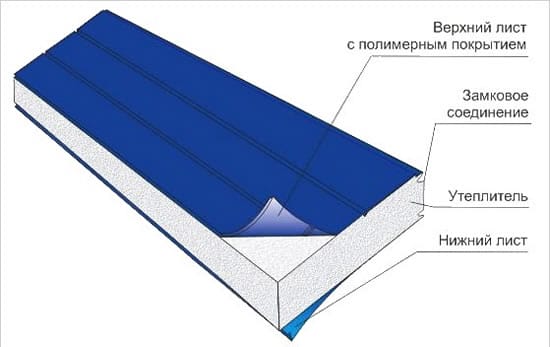

Образец сэндвич панели

Образец сэндвич панели

Каркасный гараж можно выполнить также из металлического уголка, обшитого профнастилом. Такой гараж тяжелее, и требует применения сварочного аппарата, но он безопаснее в противопожарном плане. Однако, если в гараже планируются ремонтные и сварочные работы, гараж из профнастила на металлическом каркасе более надежен.
