Делаем котел в баню своими руками

Хорошая альтернатива кирпичной банной печи – металлический котел с каменкой. Его можно сделать своими руками, имея навык сварочных работ, и по качеству он не будет уступать покупному. Материалом для изготовления котла может служить металлическая труба, толстостенная бочка или листовое железо.

Особенности устройства котла для печи

Котел, как и любая другая печь для бани, должен обязательно состоять из следующих конструктивных частей:

  • Топки, в которой происходит горение топлива;
  • Дымохода, по которому отводится дым от сгоревшего топлива;
  • Зольника для извлечения золы;
  • Каменки, позволяющей перераспределять и отводить тепло;
  • Бака для воды.

Можно сделать котел и без каменки, нагрев бани в этом случае будет происходить только от стенок котла и бака, но пар в такой бане будет тяжелым, ведь тепло от топки будет использоваться только на нагрев воды, при этом она быстро закипит и наполнит баню густым паром.

Топку  котла выполняют из толстостенного металла – она несет наибольшую тепловую нагрузку, и тонкий металл быстро прогорит. Дно топки обязательно оборудуют колосником, через который зола от дров высыпается в зольник. Толщина колосника должна быть не менее 5 мм.

Зольник – это пространство под топкой, назначение которого – сбор золы и удобное ее извлечение. Через дверцу зольника происходит забор воздуха в топку, за счет чего происходит горение топлива.

Дымоход – часть топочной системы. Он должен быть снабжен задвижкой или шибером, степенью открытия которых можно регулировать тягу. Дымоход проходит через бак или каменку, нагревает их и заканчивается дымовой трубой.

Каменка – встроенная или навесная емкость в котле, в которую уложены специальные камни для бани. Объем каменки зависит от размеров котла и самой бани: слишком маленькая каменка не способна прогреть помещение, а слишком большая потребует длительного нагрева камней, за это время вода в баке закипит, и баня наполнится водяным паром, в ней станет жарко и некомфортно. Поэтому следует придерживаться правила: объемы каменки, водяного бака и топки не должны сильно отличаться.

Топку  котла выполняют из толстостенного металла – она несет наибольшую тепловую нагрузку, и тонкий металл быстро прогорит. Дно топки обязательно оборудуют колосником, через который зола от дров высыпается в зольник. Толщина колосника должна быть не менее 5 мм.

Зольник – это пространство под топкой, назначение которого – сбор золы и удобное ее извлечение. Через дверцу зольника происходит забор воздуха в топку, за счет чего происходит горение топлива.

Дымоход – часть топочной системы. Он должен быть снабжен задвижкой или шибером, степенью открытия которых можно регулировать тягу. Дымоход проходит через бак или каменку, нагревает их и заканчивается дымовой трубой.

Каменка – встроенная или навесная емкость в котле, в которую уложены специальные камни для бани. Объем каменки зависит от размеров котла и самой бани: слишком маленькая каменка не способна прогреть помещение, а слишком большая потребует длительного нагрева камней, за это время вода в баке закипит, и баня наполнится водяным паром, в ней станет жарко и некомфортно. Поэтому следует придерживаться правила: объемы каменки, водяного бака и топки не должны сильно отличаться.

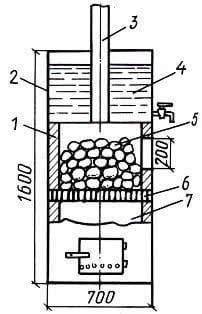

Образец каменки

Образец каменки

1 – футеровка огнеупорным кирпичом; 2 – стальная бочка; 3 – металлическая трубу; 4 – бак для воды; 6 – перегородка между каменкой и топкой из швеллера или арматуры; 7 – топочная камера.

Необходимый инструмент, материалы

Для изготовления банного котла понадобится следующий инструмент:

  • Сварочный аппарат;
  • Болгарка с отрезным кругом.

Кроме листового металла или бочки понадобятся также:

  • обрезки арматуры и швеллера для изготовления внутренних сквозных перегородок;
  • лист толстостенного  (минимум 5 мм) металла для колосника;
  • труба диаметром около 100 мм;
  • металлические петли для дверцы;
  • кран для бака.

Для создания экрана, позволяющего лучше распределить тепло по объему парильного отделения, используют огнестойкий кирпич. Его выкладывают по внешней стороне стенок вплотную или на некотором расстоянии, или футеруют им внутренние стенки топки.

Котел для бани из бочки

Наиболее простая конструкция, позволяющая сделать котел из подручных материалов. Выполняют такой котел из металлической бочки с толщиной стенок не менее 3 мм – более тонкие стенки быстро прогорят.

  1. Дно бочки вырезают и вместо него устанавливают дно из металла толщиной не менее 5 мм с приваренными к нему ножками из обрезков швеллера или двутавра.
  2. На расстоянии 3-5 см от дна болгаркой выпиливают окно размером 15х10 см – это будет дверца поддувала и зольника. Саму дверцу изготавливают из выпиленного куска металла. Приваривают к дверце петли и ручку-задвижку. Крепят дверцу на место.
  3. Выше зольника на 5-7 см внутрь бочки вваривают колосник – лист металла, вырезанный по форме бочки, с отверстиями для забора воздуха и высыпания золы. Отверстия обычно выполняют продольными, в центре, длиной в 1/2 диаметра колосника. Можно просто приварить внутри колосника ряд стержней из толстой арматуры.
  4. На 5-10 см выше колосника по аналогии с дверцей поддувала вырезают дверцу топки, размером минимум 25х40 см, иначе будет неудобно закладывать в нее дрова. Так же приваривают ручку-задвижку, петли, ставят дверцу на место. Стенки топки футеруют огнеупорным кирпичом.
  5. Над топкой располагается каменка, при этом высота топки выбирается как 1/3 высоты бочки за вычетом зольника. Перегородка между топкой и каменкой не сплошная, она выполняется из обрезков швеллера, при этом отверстия между ними не должны превышать размеров камней. Высота каменки примерно равна высоте топки. В средней части каменки необходимо сделать окно с дверцей – через него внутрь котла закладывают камни, в него же поддают воду, когда парятся..
  6. Верхняя часть бочки играет роль бака для воды. Перегородка между каменкой и баком должна быть сплошной, швы хорошо проварены, а в центре перегородки сделано отверстие диаметром около 100 мм, к которому приварен отрезок трубы высотой в два раза больше, чем высота бака для воды. Нагрев воды в таком баке осуществляется за счет проходящего по трубе горячего дыма, а также теплового излучения от камней в каменке.
  7. Верхнюю часть бака выполняют в виде крышки, через которую заливают воду. Можно сделать просто отверстие, но тогда бак будет неудобно мыть. В нижнюю часть бака вваривают обрезок полудюймовой трубы, а к ней с помощью резьбы крепят кран.

Получившийся котел зачищают от окалины и ржавчины и при желании покрывают термостойкой полимерной краской – она продается в магазинах, торгующих печами для бани.

Котел из листового металла

Выполняется по аналогичной схеме, но сечение котла будет не круглым, а квадратным или прямоугольным. Основной материал – листовой металл толщиной от 3 мм. Дверцы котла можно выполнить из обрезков металла или приварить готовые, купленные в магазине. Начинать выполнение такого котла нужно с чертежа, так как правильный раскрой поможет сэкономить материал.

Схема котла из листового металла

Схема котла из листового металла

Котел состоит из водонагревательного бака (а) с проходящей через него дымовой трубой (1); каменки (б) с футеровкой (3) и пазухами (4); топочной камеры (в) с кирпичной футеровкой (5) и дверцами топки и зольника (6, 7). На каждую секцию наварены ограничители (2).

Расположение конструктивных элементов при этом такое же, как в котле из трубы: снизу зольник-поддувало, над ним топочная камера, выше нее – каменка. Котел можно выполнить разборным, если секции не соединять между собой сваркой. Изоляцию стыков от дыма в этом случае выполняют из асбеста.

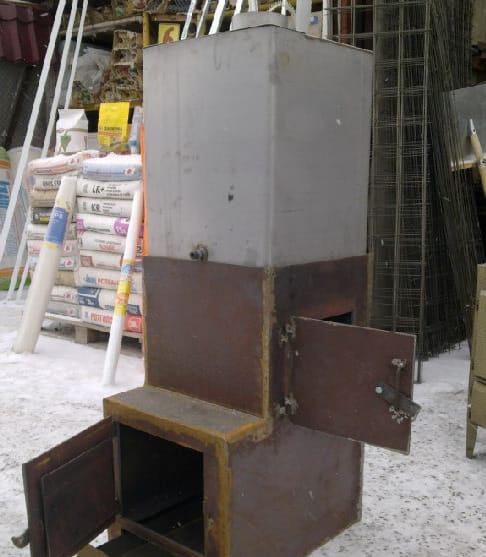

Получившийся котел из листового металла

Получившийся котел из листового металла

Котел из листового металла позволяет слегка усовершенствовать конструкцию и вынести топочную дверцу в предбанник или моечное отделение, тем самым удлинив топку. Бак для воды в печке прямоугольного сечения можно разместить как над каменкой, так и на одной из стенок. При втором варианте размещения вода стенки бака будут служить экраном от жесткого инфракрасного излучения.
