Обзор насоса «Гном» — технические характеристики и отзывы потребителей

Для водоснабжения нефтегазовой отрасли, тепло и атомной энергетики, металлургии, жкх и в быту очень часто нужны насосы, предназначенные для подачи и перекачивания загрязненной воды. При этом условия работы могут быть самыми разными: от высоких температур и сильных загрязнений до повышенной степени опасности перекачиваемых жидкостей. В любом случае с проблемой справится погружной насос гном, предназначенный для работы в особых условиях.

Конструкция и принцип работы устройства

Установка состоит из двух частей, объединенных в общий моноблок: насосного отсека и двигательного. Герметизированный асинхронный вертикальный двигатель с короткозамкнутым ротором располагается в верхней части устройства. Вал с ротором смонтированы в двух подшипниках качения.

Охлаждается двигатель при помощи перекачиваемой жидкости. Его герметизация на валу производится посредством торцевого уплотнения. Во внутреннюю полость залито масло, которое служит для охлаждения и смазывает подшипники.

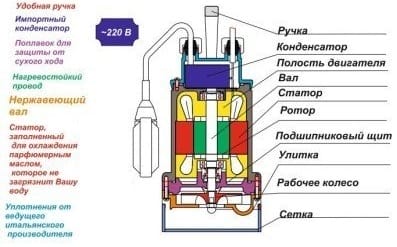

Погружной насос гном: устройство механизма

Внутреннее устройство грязевого насоса «Гном»

Кроме того в верхней части двигателя расположен компенсатор теплового расширения для охлаждающей жидкости, выполненный из резины. В статор встроены термопредохранители, отключающие систему при превышении максимально разрешенной температуры. В насосном отсеке находятся рабочее колесо и отвод. Быстроразъемная конструкция корпуса устройства позволяет разбирать его без использования специальных инструментов, что существенно облегчает чистку и ремонт насосов гном.

Перед включением установка должна быть погружена в жидкость не менее чем на 500 мм. После запуска перекачиваемая среда засасывается внутрь корпуса через сетку. Принцип работы механизма основан на использовании центробежной силы, создаваемой рабочим колесом, которая перемещает жидкость от центра к переферии и с усилием выталкивает из насосного отсека. Стоит отметить, что центробежные системы имеют не такой высокий КПД как, например, механизмы объемного типа, зато их стоимость на порядок ниже.

Область применения и особенности эксплуатации

Устройство применяется для откачивания загрязненных не взрывоопасных жидкостей, температура которых не превышает 35С, впрочем существует исполнение Тр, которое предназначено для работы с нагретой до 60С водой, и несколько моделей для перекачки воды, загрязненной нефтепродуктами. Максимальное содержание твердых примесей в жидкости не должно превышать 10%, их размер – менее 5 мм, плотность – не более чем 2500 кг/м3. Стандартный дренажный насос гном используется для:

  • Осушения и орошения в сельском хозяйстве.
  • Откачивания паводковых и грунтовых вод из ям, подвалов, строительных котлованов.
  • Отвода стоков от установок для мойки автомобилей, стиральных машин и конденсата в больших количествах в системах централизованного отопления или вентиляции.
  • Работы с антисептическими и очистными сооружениями в качестве основных и вспомогательных механизмов.
  • Обеспечения различных технологических процессов для любых промышленных предприятий.

Традиционное устройство насоса гном предполагает два варианта его установки. Она может быть произведена как мобильно, с гибким трубопроводом, так и стационарно с жестким. При работе устройство должно быть расположено строго вертикально и быть погружено в воду, только так электродвигатель сможет полноценно охлаждаться. Опускать установку в жидкость следует при помощи прочного троса во избежание повреждения кабеля питания и клеммного соединительного устройства.

Насосы от разных производителей: их достоинства и недостатки

Чаще всего на рынке можно встретить продукцию Одинцовского насосного завода и МНЗ №1. К неоспоримым достоинствам первой группы относят:

  • Возможность выбора устройств двух основных модификаций: без рубашки охлаждения или с нею.
  • Высокое качество сборки, гарантирующее надежность и исключающее брак.
  • Продуманная конструкция.

Главными недостатками, по отзывам покупателей, можно считать высокую стоимость установок, слишком дорогой ремонт и недешевые запасные части для них. Кроме того вследствие неофициальной политики завода-производителя  бесплатный гарантийный ремонт практически невозможен. Стоит отметить, что моделей этого изготовителя, предназначенных для бытовых нужд очень мало.

Все, кто пользовался приборами Одинцовского завода, подчеркивают, что это отличные качественные  установки, которые следует приобретать тем, кто хочет получить высокую надежность, правда, за приличные деньги.

Всем, кто решится на покупку такого насоса, стоит обратить внимание на модели с охлаждающей рубашкой. Она позволяет устройству работать в полупогруженном состоянии и существенно продляет срок его эксплуатации.

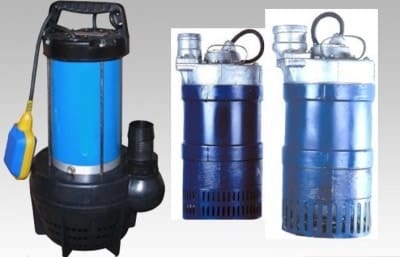

Погружной насос гном выпущенный Одинцовским насосным заводом

Насосы из Одинцова могут выпускаться с охлаждающей рубашкой или без нее

Продукцию завода МНЗ №1 отличает:

  • Самая низкая стоимость в сравнении с другими производителями.
  • Невысокая стоимость ремонта и запасных частей.
  • Возможность откачки сильнозагрязненных вод, таких, как стоки от автомоек, жидкостей с содержанием цемента и т.п.
  • Небольшой вес устройства.

Однако покупатели отмечают, что  в процессе эксплуатации проявляется ряд существенных недостатков:

  • Низкое качество сборки.
  • Высокая чувствительность к отклонениям стандарта напряжения в сети, вплоть до выхода из строя электродвигателя и пускового конденсатора.
  • Хрупкость пластмассовых деталей: нижнего фильтрующего кожуха и рукоятки для переноски.
  • Неудачная конструкция масляной камеры, из-за чего при некачественной сборке возможно протекание масла из камеры в отводящий патрубок установки.
  • Сборка на стяжных шпильках иногда приводит к перекосу подшипникового щита или верхней крышки, что может спровоцировать заклинивание ротора электродвигателя.
  • Насос может работать только в полностью погруженном состоянии, иначе возможен сильный перегрев и выход из строя двигателя.

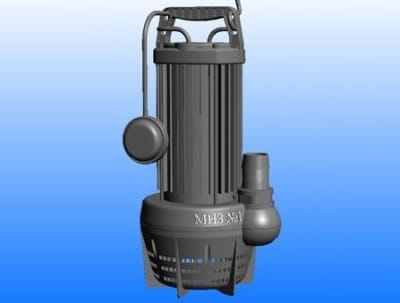

Погружной насос гном, собранный МНЗ №1

Самые недорогие из насосов гном — устройства, выпускаемые МНЗ №1

По отзывам водяной насос гном, произведенный на МНЗ №1, отлично справляется со своими функциями в ходе достаточно редких аварийных работ. Кроме того его приобретают для функционирования в тяжелых условиях, когда ради выполнения задачи можно пренебречь сохранностью относительно недорогого механизма. Эти установки отличаются ремонтопригодностью, а дешевизна их запасных частей, исключая двигатель, позволяет им конкурировать с более надежными, но гораздо более дорогими устройствами других заводов.

Менее часто на прилавках встречаются насосы производства «Ливгидромаш» и «Полесьеэлектромаш». Это  надежные и качественные модели. Однако их стоимость так же достаточно высока, кроме того при необходимости ремонта могут возникнуть сложности из-за малого количества сервисных центров на территории России. Устройства чаще всего отправляют непосредственно на завод.

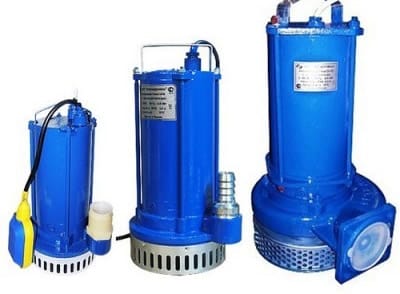

Погружные насосы гном производства г. Ливны

Ливненские гномы — качественные и надежные установки

Разнообразие моделей насосов гном позволяет легко подобрать оптимальную. Устройства зарекомендовали себя как почти незаменимый вариант, позволяющий быстро и качественно решить проблему по откачке достаточно большого объема жидкости с самыми разными загрязнениями.
