Обустройство скважины на воду своими руками: правила проведения работ

Организация автономного водоснабжения – очень хлопотное и ответственное дело. Оно включает в себя целый комплекс мероприятий по бурению скважины и ее обустройству. Если первое лучше  доверить специалистам, особенно в том случае, когда планируется полученную воду использовать как питьевую, то второе вполне возможно выполнить самостоятельно.  При этом нужно учитывать, что обустройство скважины на воду предполагает грамотную установку специальных устройств, которые будут обеспечивать постоянную подачу воды. Поэтому прежде, чем приступить к монтажу, стоит познакомиться с их конструкцией и принципом работы.

Типы и особенности монтажа кессонов

Бесперебойную работу скважины призван обеспечить кессон, утепленная водонепроницаемая емкость с необходимым оборудованием внутри.

Обычно в нем монтируется насос, запорная арматура, измерительные приборы, автоматика, фильтры и т.п. Выполняются сооружения из разных материалов. Наиболее распространены:

    Пластиковые. Отличаются отличной теплоизоляцией, что позволяет даже без дополнительного утепления поддерживать температуру внутри кессона на уровне 5С. Долговечностью, прекрасными гидроизоляционными характеристиками, что дает возможность избежать дополнительных затрат на изоляционные работы, приемлемой ценой, особенно в сравнении с другими вариантами. Кроме того монтировать систему достаточно просто в силу ее небольшого веса. Главный недостаток –  малая жесткость, которая может спровоцировать деформацию конструкции и порчу оборудования. Однако с ним легко справиться, залив емкость по периметру цементным раствором слоем в 80-100 мм.

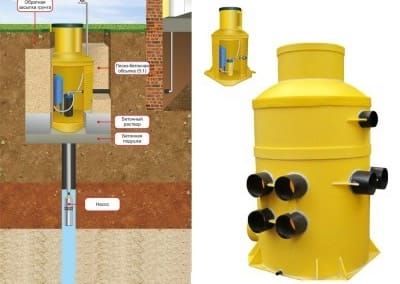

Обустройство водной скважины: пластиковый кессон

Пластиковые кессоны обладают отличной теплоизоляцией, что позволяет устанавливать их без дополнительного утепления

    Стальные. Чаще всего обустройство водяной скважины производят именно с такой конструкцией. Материал позволяет изготовить кессон любой нужной формы, при этом не потребуется особых усилий. Будет достаточно всего лишь сварить детали между собой и обработать сооружение изнутри и снаружи особым антикоррозийным покрытием. Для качественной емкости будет вполне достаточно металла толщиной 4 мм. Так же в продаже можно найти готовые сооружения, но их покупка обойдется гораздо дороже самостоятельного изготовления.

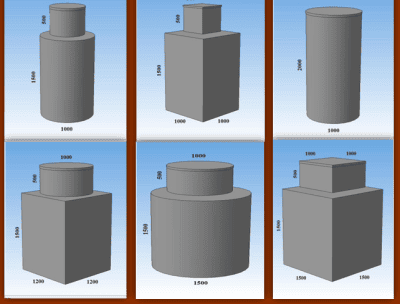

Существуют различные формы стальных кессонов - под различные нужды

Существуют различные формы стальных кессонов — под различные нужды

    Железобетонные. Очень прочные и долговечные установки, ранее чрезвычайно распространенные. В силу своих недостатков сегодня используются гораздо реже. Их стоимость очень высока, а для монтажа требуется специальная техника, что  обусловлено большим весом оборудования. По этой же причине со временем бетонный кессон проседает, деформируя находящиеся внутри него трубопроводы.

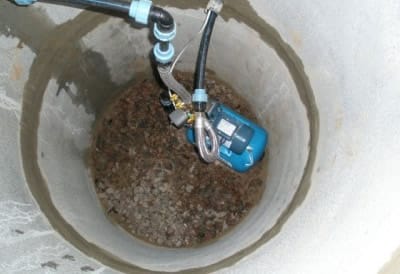

Бетонный кессон

Бетон обладает недостаточной теплоизоляцией, что может спровоцировать замерзание воды в насосе в сильные морозы, и плохой гидроизоляцией, поскольку бетон гигроскопичен

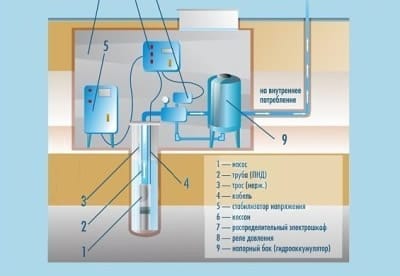

Вот примерная схема монтажа оборудования в кессон и подведения коммуникаций:

Обустройство водяной скважины: грамотно организованный кессон

Схема установки оборудования в кессон



Собираясь выполнить обустройство скважины своими руками, стоит познакомиться с этапами монтажа кессона. Они почти одинаковы для любых типов сооружений, с небольшими нюансами, зависящими от материала оборудования.Рассмотрим этапы установки стальной емкости:

  • Подготовка котлована. Копаем яму, диаметр которой на  20-30 см превосходит диаметр кессона. Глубину нужно рассчитать так, чтобы горловина сооружения возвышалась над уровнем земли примерно на 15 см. Так удастся избежать затопления емкости в период паводка и обильных осадков.
  • Монтаж гильзы обсадной трубы. Выполняем отверстие в днище емкости. Расположить его можно традиционно по центру или сместить так, как нужно для установки оборудования. К отверстию нужно приварить гильзу длиной 10-15 см. Ее диаметр должен быть больше диаметра обсадной трубы. Обязательно проверяем, чтобы гильза легко надевалась на трубу.
  • Установка ниппелей для вывода водопроводных труб. Ввариваем их в стенку емкости.
  • Установка кессона. Обрезаем обсадную трубу на уровне земли. Емкость ставим на брусья над ямой так, чтобы гильза на днище емкости «оделась» на трубу. Проверяем, чтобы оси кессона и  обсадной трубы точно совпали, затем аккуратно удаляем брусья и осторожно опускаем сооружение по обсадной трубе вниз. Устанавливаем емкость в яме строго вертикально и закрепляем брусками. Привариваем к днищу трубу, герметизируя при этом кессон. Через ниппели заводим в сооружение водопроводные трубы.
  • Засыпка сооружения.

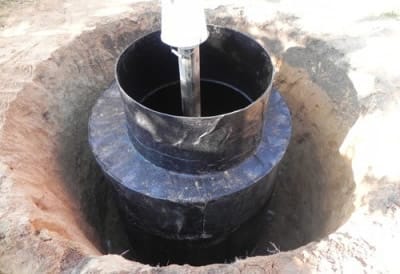

Обустройство водяной скважины: установка стального кессона

Кессон «надевают» на обсадную трубу и аккуратно опускают в котлован

Нужно отметить, что в принципе возможно обустройство скважины без кессона, но только в  случае, если неподалеку от нее расположено отапливаемое строение, в котором и располагается оборудование.

Удобство такой системы бесспорно – все узлы легко доступны. Однако и недостатки так же существенны: она занимает достаточно много места в помещении и чаще всего сильно шумит.

Выбор и установка скважинного насоса

Подбор насоса – важнейший этап в обустройстве автономного водоснабжения. Выбирать оборудование следует с учетом множества факторов: степени нагрузки на скважину, желаемого расхода воды, глубины залегания водоносного слоя и др. Кроме того нужно учитывать типы механизмов: для скважин, глубиной менее 9 м, обычно выбирают самовсасывающее поверхностное  устройство, для отметок, расположенных ниже 9 м, устанавливают специальные скважинные насосы.

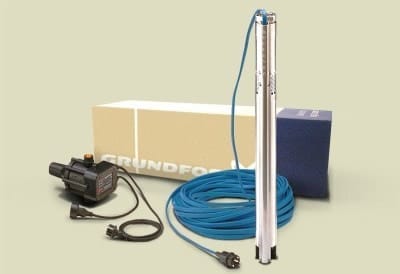

Обустройство водяной скважины: выбор насоса

Для глубин более 9 метров выбирают специальные скважинные насосы

В дальнейшем обустройство скважины на даче или в частном доме предполагает монтаж устройства для подачи воды. Он заключается в том, что насос опускается в скважину на отметку, расположенную ниже статического уровня воды. Вместе с ним должны быть опущены:

  • кабель, подающий энергию к электродвигателю устройства;
  • пластиковая труба для подачи воды;
  • нержавеющий прочный страховочный трос для насоса.

Трос прочно закрепляется на оголовке скважины. В случае если системы автоматического управления и водоподъемное оборудование предполагается разместить в доме, кабель и трубу для подачи воды заводят непосредственно в помещение. Так же можно поместить все оборудование внутри кессона, но тогда его площадь должна быть больше.

Гидроаккумулятор и автоматические системы управления

Рассчитывая как обустроить скважину на воду нужно помнить о гидроаккумуляторе, без которого система не сможет качественно работать. Он представляет собой напорный бак, предназначенный для снижения нагрузок на насос и поддержания в системе давления на заданном уровне. Гидроаккумулятор набирает определенный запас воды, при уменьшении которого насос автоматически включается для возобновления резерва. Объем бака зависит от множества факторов и может варьироваться от 10 до 1000 л. Устанавливается оборудование либо в кессоне, либо в подвальном помещении.

Последними устанавливаются и настраиваются автоматические системы управления. Чаще всего это реле, поддерживающее в системе необходимый уровень давления, и пульт управления автоматикой.

Устройство необходимо для контроля над работой теплового реле, реле давления, датчиком «сухого хода», для запуска и отключения насоса. Так же предохранители, встроенные в пульт, защищают оборудование от возможных скачков напряжения.

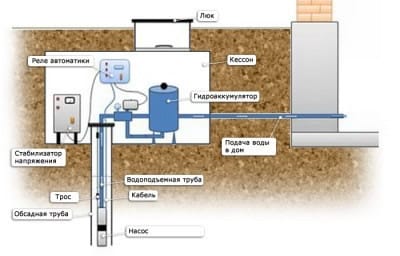

Обустройство водяной скважины: схема сооружения

Гидроаккумулятор можно устанавливать как в кессоне, так и в здании — все зависит от предпочтений владельца и специфики системы

Размышляя о том, как обустроить скважину, нужно трезво оценивать свои возможности. Процесс этот достаточно сложный и требует специальных знаний и навыков. Если возникают сомнения в собственных силах, стоит поручить работу профессионалам. Они качественно пробурят и обустроят скважину, владельцу которой останется только с удовольствием пользоваться автономным водоснабжением.
