Однотрубная система отопления частного дома — инструкция по проектированию

Однотрубная система отопления частного дома – наиболее простая и экономичная, однако, для повышения ее эффективности необходимо знать правила устройства и монтажа. Отличие однотрубной системы отопления от двухтрубной заключается в отсутствии разделения магистральных труб на прямую и обратную. Замкнутый контур отопления обходит весь дом по выбранной траектории, а радиаторы подключаются к магистральной трубе в необходимых местах.

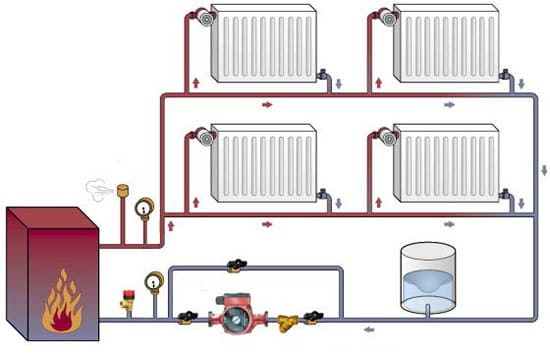

Однотрубная система отопления частного дома

Образец однотрубной системы отопления

Однотрубная система обладает целым перечнем достоинств, которые обуславливают ее применение в небольших частных домах:

  • Экономичность конструкции и минимальный расход материалов;
  • Простота монтажа и ремонта;
  • Возможность прокладки магистрального трубопровода прямо над уровнем пола или под ним;
  • Однотрубную систему можно одинаково успешно использовать как в одноэтажном, так и в двухэтажном доме

С помощью правильно выбранной последовательности подключения радиаторов можно установить оптимальный режим для всех помещений дома.

Устройство и элементы однотрубной системы отопления

Однотрубная система, как уже говорилось, представляет собой замкнутый контур, включающий котел, магистральный трубопровод, радиаторы, расширительный бак, а также элементы, обеспечивающие циркуляцию теплоносителя. Циркуляция может быть естественной или принудительной.

При естественной циркуляции движение теплоносителя обеспечивается разной плотностью воды: менее плотная горячая вода под напором остывшей, поступающей из обратного контура, вытесняется в систему, поднимается по стояку до верхней точки, откуда происходит ее движение по магистральной трубе и разбор по радиаторам и другим элементам системы. Уклон трубы при этом должен быть не менее 3-5 градусов. Это условие не всегда можно выполнить, особенно в больших одноэтажных домах с протяженной системой отопления, ведь перепад высоты при таком уклоне составляет от 5 до 7 см на метр длины трубы.

Принудительная циркуляция осуществляется циркуляционным насосом, который устанавливают в обратной части контура прямо перед входом в котел. С помощью насоса создается давление, достаточное для сохранения температуры греющей воды в установленных пределах. Уклон магистральной трубы в системе с принудительной циркуляцией может быть значительно меньше – обычно достаточно бывает обеспечить перепад в 0,5 см на 1 метр длины трубы.

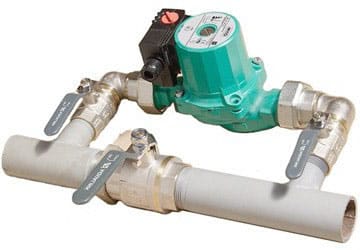

Циркуляционный насос для однотрубной системы отопления

Циркуляционный насос для однотрубной системы отопления

Чтобы избежать застоя теплоносителя в случае отключения электроэнергии, в системах с принудительной циркуляцией устанавливают разгонный коллектор – трубу, поднимающую теплоноситель на высоту не менее полутора метров. В верхней точке разгонного коллектора выполняют отвод трубы в расширительный бак, назначение которого – регулирование давления в системе и исключение его аварийного повышения.

В современных системах устанавливают расширительные баки закрытого типа, исключающие контакт теплоносителя с воздухом. Внутри такого бака установлена гибкая мембрана, с одной стороны которой закачен воздух с избыточным давлением, с другой обеспечен выход теплоносителя. Их можно устанавливать в любом удобном месте системы.

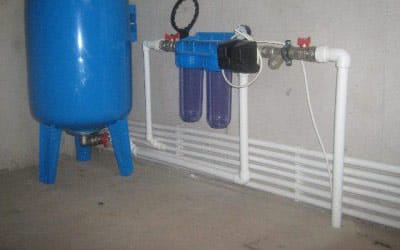

Образец подключения расширительного бака к однотрубной системе отопления

Образец подключения расширительного бака к однотрубной системе отопления

Расширительные баки открытого типа проще в устройстве, но требую обязательной установки в верхней точке системы, кроме того, теплоноситель в них активно насыщается кислородом, что может привести к преждевременному выходу из строя стальных труб и радиаторов из-за активной коррозии.

Последовательность установки элементов такова:

  • Нагревательный котел отопления (газовый, дизельный, твердотопливный, электрический или комбинированный);
  • Разгонный коллектор с выходом на расширительный бак;
  • Магистральный трубопровод, обходящий все помещения дома по заданному маршруту. В первую очередь необходимо провести контур в помещения, наиболее нуждающиеся в обогреве: детскую комнату, спальню, ванную, так как температура воды в начале контура всегда выше;
  • Радиаторы, установленные в выбранных местах;
  • Циркуляционный насос непосредственно перед входом обратной части контура в котел.

Способы подключения радиаторов при однотрубной системе отопления

Подключение радиаторов можно проводить по двум схемам: простой нерегулируемой или по схеме, называемой «Ленинградкой».

Простая схема отличается минимальным количеством элементов и соединений. Радиатор подключается к магистральной трубе в двух точках, на входе и на выходе. Отключение радиатора при заполненной системе, а также регулировка отопления при такой схеме подключения невозможны. Эта схема самая дешевая в монтаже, но подходит только для небольших частных домов из-за неравномерного нагрева радиаторов и низкой эффективности.

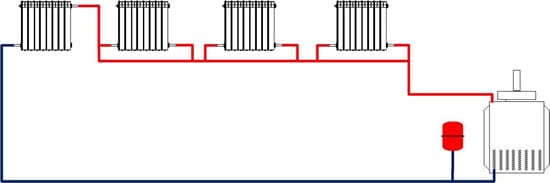

Схема подключения труб - Ленинградка

Схема подключения труб — Ленинградка

Схема «Ленинградка» предусматривает установку на входе в радиатор и на выходе с него перекрывающих кранов, которыми можно регулировать или полностью отключить поступление теплоносителя. Также в обход радиатора устанавливают байпас, снабженный краном – перекрыв его, можно направить ток теплоносителя полностью через радиатор. Такая схема облегчает регулировку отопления в каждом помещении.

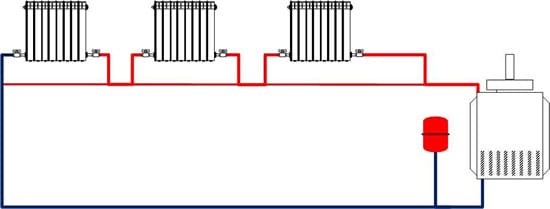

Схема отопления - Ленинрадка предусматривающая байпас

Схема отопления — Ленинрадка предусматривающая байпас

Необходимые материалы

Для самостоятельного монтажа однотрубной системы отопления вам понадобятся:

  • Котел отопления соответствующей мощности;
  • Расширительный бак мембранного или открытого типа;
  • Циркуляционный насос;
  • Трубы для выполнения магистрального трубопровода Ø25 мм и подключения радиаторов Ø20 мм. Трубы могут быть стальные, медные, металлопластиковые или из армированного полиэтилена, предназначенные для систем отопления или ГСВ;
  • Фитинги для подключения отводов трубы к радиаторам;
  • Радиаторы выбранного типа. Расчет необходимого количества секций производится до начала монтажа системы. Одновременно с радиаторами покупают необходимые заглушки и прокладки;
  • Краны Маевского, предназначенные для удаления воздуха из радиаторов, по количеству радиаторов;

Перекрывающие краны, если выбрана схема «Ленинградка», по два на каждый радиатор и по одному на каждый байпас.

Технология монтажа однотрубной системы отопления

  1. Устанавливают в выбранном месте котел. Если котел на гарантии, лучше поручить это специалисту из сервисного центра.
  2. Монтируют магистральный трубопровод, не забывая про установку тройников в местах подключения радиаторов и байпаса. При монтаже строго выдерживают уклон в 3-5 градусов для системы с естественной циркуляцией и 1 см на метр длины трубы для системы с принудительным движением теплоносителя.
  3. Устанавливают в выбранном месте циркуляционный насос. Подключают его к магистральной трубе и к сети электропитания. Необходимо помнить: циркуляционный насос рассчитан на температуру не выше 60 градусов, поэтому устанавливать его необходимо в части контура с самой низкой температурой воды – у входа в котел.
  4. Монтируют расширительный бак выбранного типа: открытый – в верхней точке системы, закрытый – в любом месте, обычно рядом с котлом.
  5. Размечают места установки радиаторов, закрепляют их с помощью кронштейнов. При этом необходимо выдерживать расстояния, рекомендованные производителем приборов отопления, до пола, стен и подоконника.
  6. Подключают радиаторы по выбранной схеме. Устанавливают краны Маевского, заглушки, перекрывающие краны.
  7. Проводят опрессовку системы сжатым воздухом, после чего заливают теплоноситель и производят пробный пуск системы и регулировку.

Однотрубная система одинаково хорошо подходит дляодно- и двухэтажного частного дома, однако следует помнить, что при протяженности контура более 30 метров необходима установка более мощного насоса. В противном случае наиболее далеко отстоящие от котла радиаторы будут получать остывший теплоноситель. Вариантом решения этой проблемы может стать установка коллектора сразу за котлом и параллельное подключение к нему двух и более контуров.

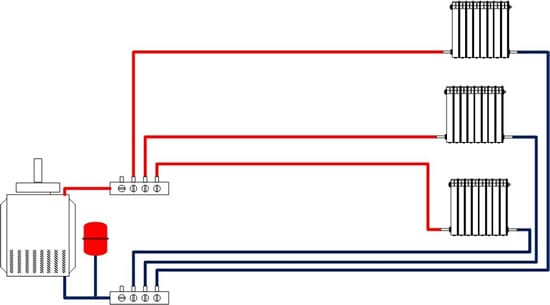

Установка коллектора сразу за котлом

Установка коллектора сразу за котлом
