Оголовок для скважины: порядок монтажа и инструкция для изготовления своими руками

Небольшой, но крайне необходимый узел при создании водоснабжения частного дома — оголовок для скважины. Это небольшое устройство можно приобрести в готовом виде или сделать самостоятельно. Предлагаем вам разобраться в конструктивных особенностях и порядке монтажа оголовка более подробно.

Устройство и порядок монтажа конструкции

Если говорить просто, то оголовник для скважины — это специальная крышка, которая очень плотно, герметично закрывает наружный край обсадной трубы. Оголовок необходим для того, чтобы предотвратить попадание в скважину:

  • мусора;
  • загрязнений грунта;
  • паводковых вод;
  • стоков;
  • посторонних предметов;
  • мелких животных и т.п.

Обратите внимание: применение специальных «секретных» болтов может защитить скважину не только от загрязнения, но и от хищения оборудования.

Перед тем, как приобретать оголовок или делать его самостоятельно, следует изучить устройство оголовка скважины, чтобы понять принципы его монтажа. Этот элемент состоит из:

  • фланца, выполненного из металла или прочного пластика;
  • специальной крышки;
  • кольца из резины;
  • крепежа;
  • карабина и т.п.

Для удобства использования устройства на наружной стороне крышке обычно приваривают два рым-болта, а также один внутренний болт.

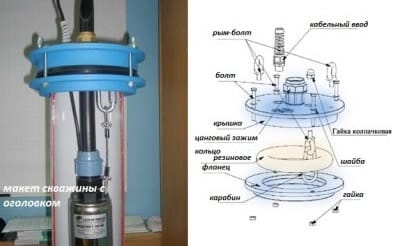

Изучение схемы поможет понять, как устроен оголовок для скважины

На данной схеме показаны все конструктивные детали, из которых состоит классический типовой оголовок

Осуществляется установка оголовка на скважину только с помощью крепежных элементов, которые необходимо очень плотно затянуть. Это означает, что сварочные работы не понадобятся. При этом резиновое кольцо зажимается между поверхностью фланца и крышкой. Чтобы закрепить насос, необходимо поднять крышку за наружные рым-болты. Для этого используют любой подъемный механизм, который есть в наличии. Трос фиксируют с помощью карабина.

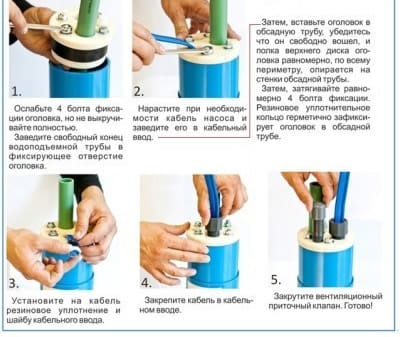

Монтаж оголовка для скважины

Здесь показаны основные этапы, но более подробный инструктаж немного ниже этого фото

Чтобы произвести монтаж оголовка скважины, необходимо:

  1. Перпендикулярно обрезать обсадную трубу.
  2. Устранить с поверхности среза все заусенцы и шероховатости.
  3. Зачистить наружную поверхность обсадной трубы.
  4. Загрунтовать очищенную поверхность и нанести слой антикоррозионной краски.
  5. Присоединить к насосу пластиковую напорную трубу.
  6. Нарастить кабель и прикрепить к насосу трос достаточной длины.
  7. Стянуть эти элементы специальным хомутом.
  8. Пропустить конец троса через нижний рым-болт и прикрепить его к карабину.
  9. Провести через крышку напорную трубу и кабель.
  10. Надеть фланец и кольцо на обсадную трубу.
  11. Опустить насос.
  12. Установить крышку.
  13. Поднять резиновое кольцо и фланец до уровня крышки.
  14. Стянуть крепежными элементами крышку и фланец.

Покупать или сделать самостоятельно?

Приобрести для скважины оголовок промышленного производства не сложно. В определенных ситуациях такое решение даже предпочтительнее. Это типовые конструкции, монтаж которых можно произвести самостоятельно или с помощью специалистов. Самые распространенные модели изготавливают из:

  • пластика;
  • стали;
  • чугуна.

В домашних условиях оголовок можно изготовить из нержавеющей стали или алюминия.

Умелый мастер вполне может сделать устройство, которое будет работать ничуть не хуже промышленных моделей.

Обратите внимание: В любом случае оголовок должен быть герметичным, это соответствует требованиям СНиП. Если это условие не соблюдено, в скважину легко могут проникнуть самые различные загрязнения. Поэтому специалисты не рекомендуют каким-либо образом упрощать конструкцию оголовка.

Порядок самостоятельного изготовления оголовника

Из листа достаточно толстого металла и набора крепежных элементов можно сделать оголовок для скважины своими руками. Понадобится листовой металл не менее 10 мм толщиной. Делают оголовок так:

  1. Из металла сначала вырезают фланец. Диаметр внутреннего отверстия должен быть чуть больше, чем наружный диаметр обсадной трубы.
  2. Затем вырезают крышку (заглушку), диаметр которой соответствует размерам фланца.
  3. К заглушке приваривают вводные штуцера, которые необходимы для монтажа кабелей и напорного водопровода.
  4. К нижней стороне крышки приваривают рым-болт, к которому будет крепиться трос для насоса.
  5. Снаружи к крышке следует приварить еще два рым-болта. Эти крепежные элементы позволят поднимать крышку, если понадобится вынуть или опустить насос, провести профилактические работы и т.п.
  6. Остается подобрать или вырезать из резины подходящее кольцо, которое станет прокладкой между фланцем и крышкой. Понадобятся также болты, с помощью которых конструкция будет плотно стянута.

Принципиально такой оголовок не слишком отличается от промышленного устройства. Порядок монтажа описан выше.

Кессон — удобное дополнение на случай холодов

Если скважина устроена в бетонном колодце, именуемом также приямком, на глубине около двух метров, имеет смысл установить такой полезный узел, как кессон.

Он представляет собой емкость, изготовленную из полимерных материалов, которая защищает скважину от промерзания в зимний период и обеспечивает бесперебойную работу погружного насоса.

Кессон станет дополнительным барьером на пути грунтовых вод и прочих загрязнений, от которых следует защищать скважину. Полимеры, из которых делают устройство, прекрасно сопротивляются холоду и абсолютно не подвержены коррозии. Пластиковую подводящую водопроводную трубу размещают таким образом, чтобы она достигала отметки примерно два метра. Внутри кессона устанавливают такое оборудование, как фильтр, датчики давления, системы автоматического управления и т. п. При желании в кессоне можно даже установить гидроаккумулирующий мембранный бак (гидроджет). Полимерные конструкции в дополнительном утеплении не нуждаются.
