Открытая система отопления: принцип действия такой схемы + обзор сильных/слабых сторон

Благодаря простоте установки и обслуживания, а также невысокой цене до сих пор пользуется популярностью открытая система отопления. С годами она претерпела некоторые изменения и уже в обновленном виде успешно применяется в селах, деревнях, коттеджных поселках, которые обеспечены газоснабжением. Она является отличным вариантом для отопления помещения небольшой площади, например, одноэтажного дачного домика. Недорогое обслуживание плюс достаточная эффективность – по этим критериям многие дачники выбирают данную схему.

Принцип действия открытой системы

Для полноценной работы система отопления открытого типа не нуждается в дополнительном использовании насоса.

Теплоноситель циркулирует по трубам благодаря разности в плотности – речь идет о холодной и горячей воде.

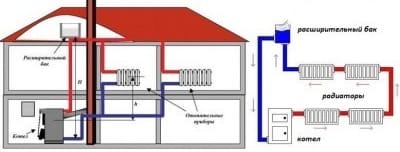

Схема расположения открытой системы отопления

На схеме хорошо видны основные части открытой системы отопления: котел, расширительный бак, радиаторы и трубы

Конструкция системы элементарна и состоит из нескольких основных частей:

  • твердотопливный, газовый, дизельный котел отопления – следует выбрать оптимальный вариант;
  • чугунные или стальные радиаторы;
  • стальной расширительный бачок;
  • трубы.

В основе принципа действия – общеизвестные законы физики. Вода нагревается в котле и под действием высокого давления устремляется по трубам, в зону более низкого давления. Пройдя через все радиаторы и остыв, она возвращается обратно в котел. Не секрет, что при нагревании вещества расширяются, это происходит и с водой. По этой причине обязательная часть системы открытого типа – расширительный бак, который компенсирует излишки теплоносителя. Он не должен быть герметичным. Насос не требуется, но существуют варианты его использования. Врезной кран необходим для удаления воздуха.

Условно всю схему можно разделить на 2 части. Первая – «подача»: нагревание теплоносителя и движение его по трубам и радиаторам; вторая – «обратка»: охлаждение и возвращение ее в котел.

Особенности открытой схемы:

  • расширительный бак должен находиться выше остальных частей системы;
  • чем больше диаметр труб, тем лучше циркуляция;
  • вода более желательный теплоноситель, чем антифриз;
  • вода испаряется, поэтому следует наблюдать за ее уровнем.

Будет ли по зубам самостоятельный монтаж?

Для того чтобы справиться с монтажом отопительной системы открытого типа, не нужно обладать особыми знаниями или большим опытом. В первую очередь устанавливают котел, который может быть или навесным, или напольным. Вид котла зависит от удобства размещения, а его мощность – от площади отапливаемого помещения.

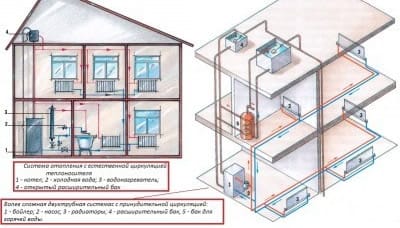

Схема дома с установленной системой отопления

Мощность и размеры составных частей системы отопления зависят от общей площади дома

Далее рассчитывают и устанавливают радиаторы. Их можно заменить совсем простым вариантом – трубой диаметром 8-10 см, которая проходит по периметру всего дома и возвращается к котлу. Небольшой наклон трубы увеличит циркуляцию теплоносителя. При элементарной схеме бак устанавливают на обратке, рядом с котлом, но обязательно выше остального оборудования.

Другой вариант – однотрубная схема вертикального расположения, требующая монтажа расширительного бака на чердаке. Соответственно, чердак предварительно следует утеплить, чтобы бак не замерз в зимнее время.

Важно! Следует обратить внимание на правильный расчет величины расширительного бака. Недостаточный объем не выдержит высокого давления, в результате трубы просто разорвет.

Подбор составных частей

    Котел. Идеальное место для установки котла – отдельное помещение, достаточно просторное (для удобства обслуживания) и имеющее доступ к свежему воздуху. Напольное покрытие должно быть сделано из противопожарного материала, например, бетона. Высчитав площадь дома, можно определить необходимую мощность котла. Он может работать на угле, газе, дровах, дизельном топливе.

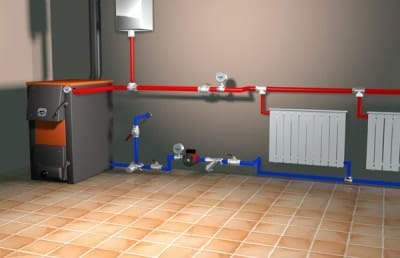

Расположение котла

Котел должен располагаться в отдельном просторном помещении

  • Радиаторы. Виды радиаторов: стальные, биметаллические, чугунные, алюминиевые. Наиболее популярными являются стальные. Их следует монтировать на расстоянии 3-5 см от стены, не меньше. Традиционное место установки – под окном, чтобы они служили барьером для холодного воздуха с улицы. Наиболее удобная высота – 40-60 см, чтобы оставались зазоры: сверху – до окна, снизу – до пола. Длина может быть любой, в зависимости от площади комнаты. Например, для спальни 15м² достаточно радиатора длиной 100 см.
  • Трубы. Медные трубы относительно дороги, стальные со времен покрываются ржавчиной, поэтому практически все выбирают пластиковые. Диаметр – 25 мм, 32 мм. Количество труб зависит от типа системы – однотрубной или двухтрубной. Как правило, их не встраивают в стену, а проводят открытым способом – прямо над полом. Трубы нарезают на удобные для монтажа отрезки и с помощью отводов соединяют с котлом, расширительным баком и радиаторами.
  • Расширительный бак. Его место расположения – на чердаке или возле котла. Следует запомнить, как соотносится объем бака с размерами системы в целом: он не должен быть менее 5% от объема всей системы. Для одноэтажного частного дома необходим бак не менее 8 литров, но лучше приобрести с запасом – 15 л.

Достоинства и недостатки системы

Для начала рассмотрим положительные стороны – не зря данную систему до сих пор активно используют.

  1. Простота схемы. Давно известно: чем проще устройство, тем безотказнее оно действует и тем быстрее можно справиться с поломкой.
  2. Функционирование оборудования, несмотря на отсутствие электроснабжения. Тепло в доме зависит только от наличия газа.
  3. Простота установки. Подготовленные части можно собрать в течение одного дня.
  4. Быстрое вхождение в рабочий режим, не менее быстрая остановка. Начало и конец работы системы зависят от включения/выключения котла.
  5. Невысокая стоимость составных частей.

Безусловно, схема открытой системы отопления обладает своими недостатками. Всегда найдется пользователь, которому не понравятся те или другие свойства оборудования или эксплуатации.

Например, многих не устраивают большие размеры деталей и всей системы в целом. Если строение не очень большое, бывает сложно расположить оборудование так, чтобы оно не мешало комфортному проживанию.

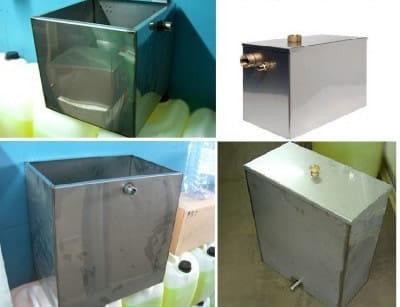

Расширительный бак открытого типа

Объем открытого расширительного бака зависит от объема отопительной системы в целом

В некоторых случаях открытый расширительный бак отрицательно влияет на радиаторы и трубы: они подвержены коррозии.

 Важно! Особое внимание следует уделить испарению жидкости в баке. Воздух, попадая в трубы, вызывает их перегрев. Один из способов решения данной проблемы – слой масла на воде толщиной 1-2 см.

Приверженцы закрытой системы утверждают, что открытый тип менее эффективен, его КПД намного ниже.
