Пленочный теплый пол своими руками

Теплый пол как вид отопления

Теплый пол является очень популярным видом утепления. Он может использоваться как самостоятельно, так и в совокупности с другими обогревательными приборами. Теплый пол создает комфортную температуру вблизи поверхности, что особенно удачно сказывается в детских комнатах.

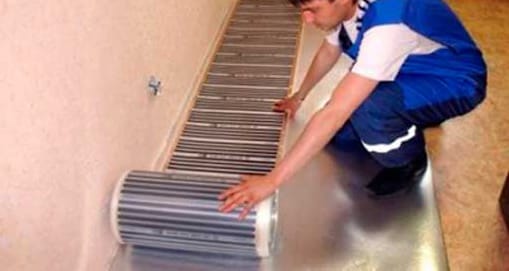

Пленочный теплый пол своими руками

Пленочный теплый пол своими руками

Кроме того, использование теплого пола как самостоятельного нагревательного элемента позволяет избавиться от громоздких отопительных радиаторов, и изменять дизайн комнат, например проектировать так называемые «Французские окна» — от потолка до самого пола.

Пленочный теплый пол очень прост в укладке и в использовании и его можно и нужно монтировать своими руками. Пленочный теплый пол может укладываться практически под любые типы финишных напольных покрытий. Особенно он популярен при укладке под ламинат или линолеум.

Рассчитываем количество материалов

Первым шагом работ по укладке пленочного теплого поля является расчет потребного количества нагревательных элементов.

Вы можете начертить чертеж на миллиметровой бумаге и рассчитать, какой метраж пленки вам потребуется.

При составлении плана вам также нужно будет предусмотреть размещение соединительных контактов и температурных датчиков.

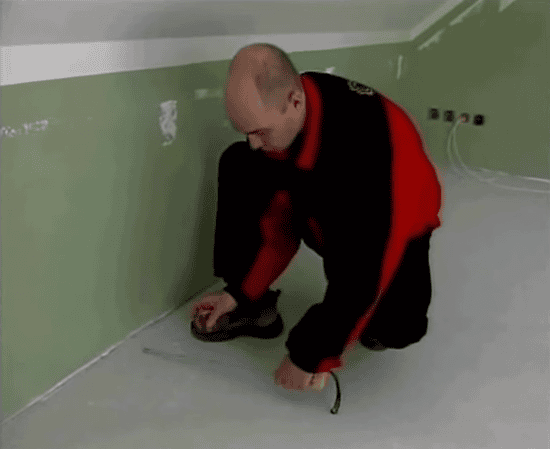

Ищем место для установки температурного датчика

Ищем место для установки температурного датчика

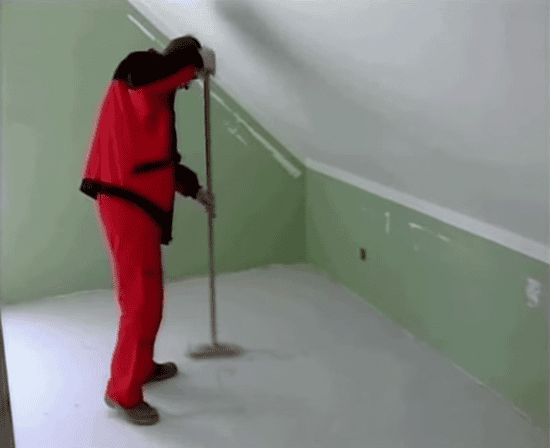

Выровненную поверхность помещения необходимо убрать. Для удаления строительного мусора вы можете воспользоваться обыкновенной щеткой.

Подготавливаем поверхность перед монтажом теплого пола

Подготавливаем поверхность перед монтажом теплого пола

Укладываем теплый пленочный пол

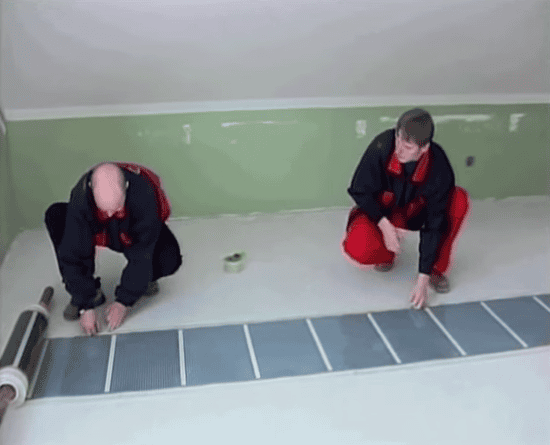

Начинаем укладывать теплый пленочный пол

Начинаем укладывать теплый пленочный пол

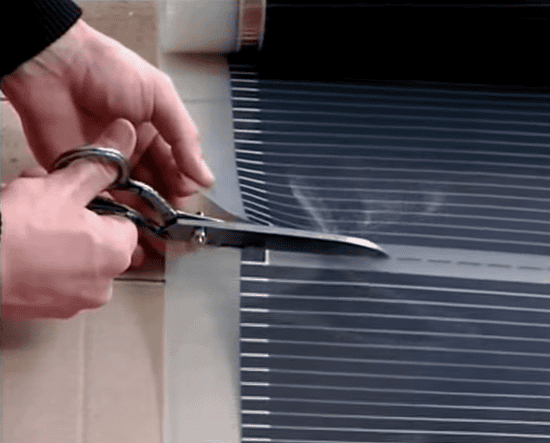

Из рулона теплого пленочного пола нарезаем отрезки для формирования поверхности теплого пленочного пола. Учтите, что полосы теплого пола не должны соприкасаться или перекрещиваться.

Теплый пленочный пол может разрезаться обычными ножницами. При этом разрезать пленку можно не только в месте, обозначенном производителем, но и в любом другом.

Разрезаем листы теплого пола и укладываем их

Разрезаем листы теплого пола и укладываем их

При разрезании необходимо попасть в промежуток между нагревательными полосами.

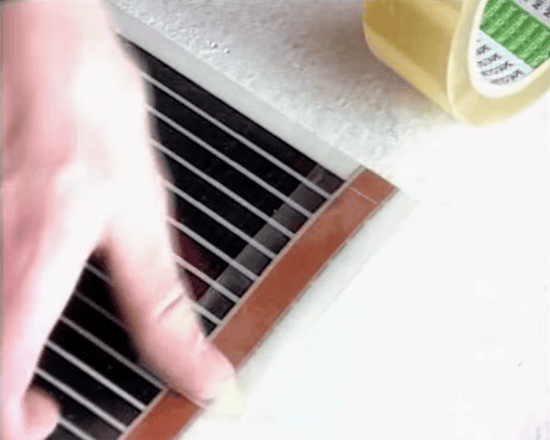

Концы отрезанных полос изолируются при помощи обыкновенного липкого скотча. Если разрез проходит по линии, обозначенной производителем, то изолировать будет необходимо только коллекторные пластины.

Изолирование пластин теплого пола

Изолирование пластин теплого пола

Если вы разрезали нагревательный элемент между полос, то вам необходимо провести изоляцию всего края пленки по всей ширине.

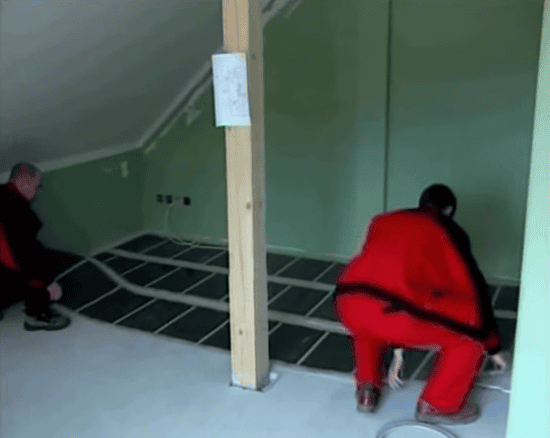

Раскладываем подготовленные полосы по всей поверхности помещения

Раскладываем подготовленные полосы по всей поверхности помещения

Подготовленные полосы раскладываются по всей поверхности перекрытия помещения. При раскладке пленки необходимо следовать заранее намеченному плану, а затем разметить места, где будут прорублены штробы под электрическую проводку.

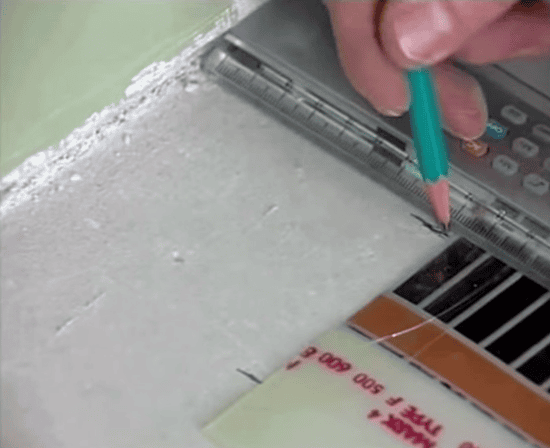

Делаем разметку под установку теплового датчика

Делаем разметку под установку теплового датчика

После этого сверните фольгу и обозначьте на полу место расположения канала под укладку температурного датчика.

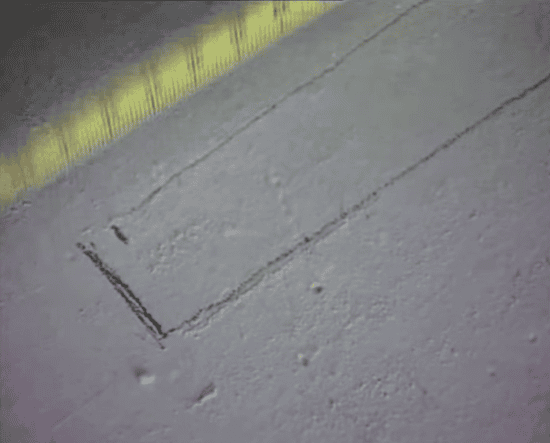

Ширина штробы под датчик должно составлять около двух сантиметров.

Ширина штробы под датчик

Ширина штробы под датчик

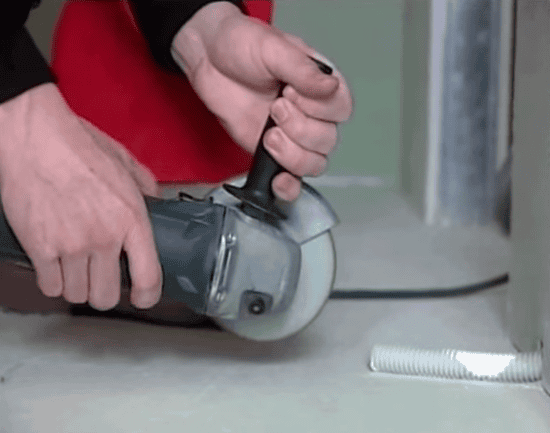

Также канал под проводку можно прорезать при помощи электрического перфоратора.

Прорезаем канал под проводку

Прорезаем канал под проводку

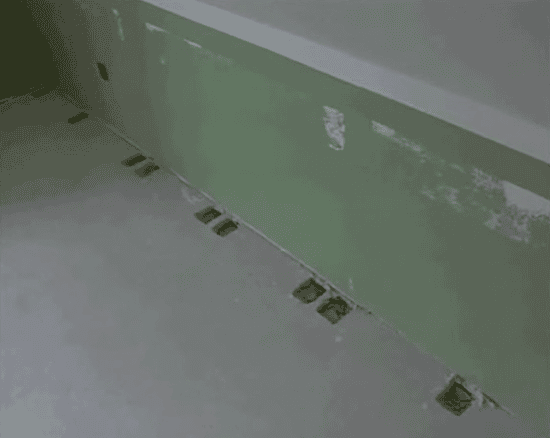

Вот так будут выглядеть посадочные места под проводку теплого пленочного пола.

Места под проводку теплого пленочного пола

Места под проводку теплого пленочного пола

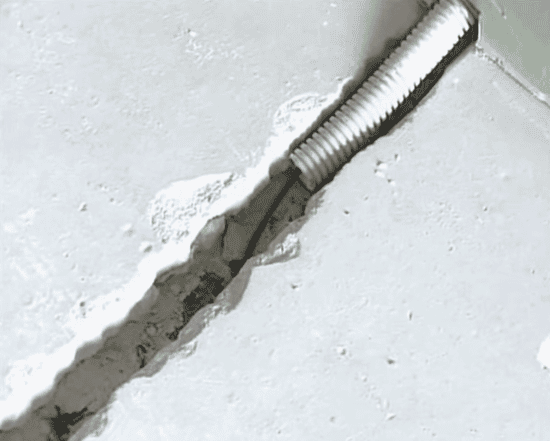

В канал, прорубленный для температурного датчика размещается проводка. Для безопасности ее необходимо разместить в гофротрубке.

Размещаем проводку в гофротрубку

Размещаем проводку в гофротрубку

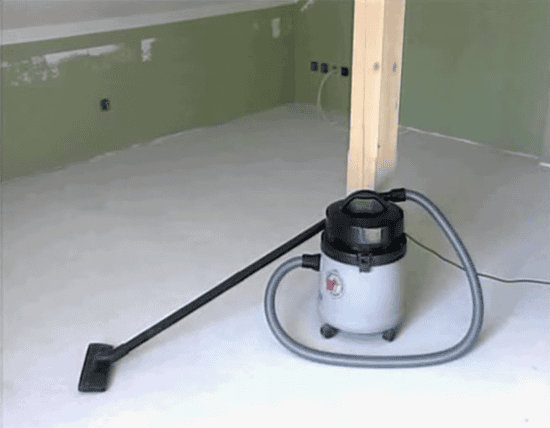

Проведите дополнительную уборку поверхности помещения. Для этого можно использовать промышленный пылесос.

Делаем уборку поверхности помещения

Делаем уборку поверхности помещения

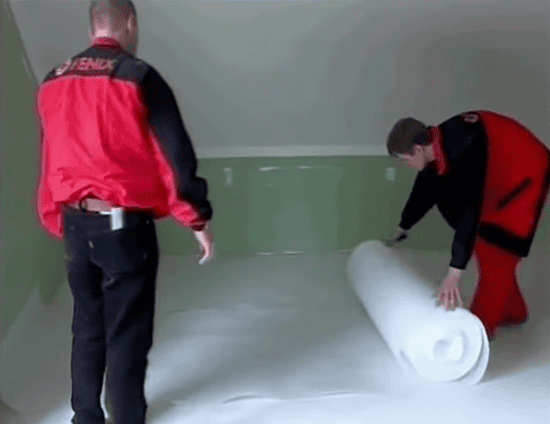

После уборки помещения необходимо разложить на его поверхности слой тепловой изоляции.

Укладываем тепловую изоляцию на пол

Укладываем тепловую изоляцию на пол

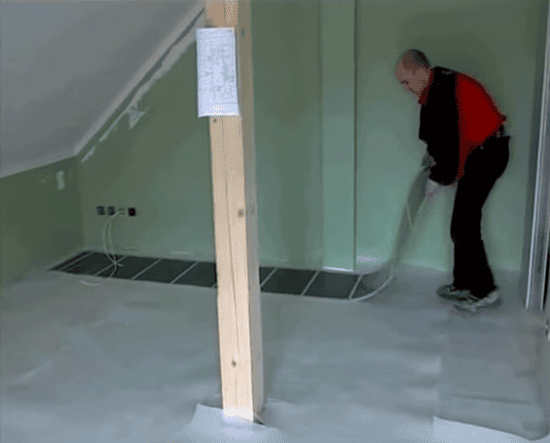

Затем полоса за полосой укладываются нагревательные элементы, предварительно подготовленная и изолированная..

Укладка нагревательных элементов

Укладка нагревательных элементов

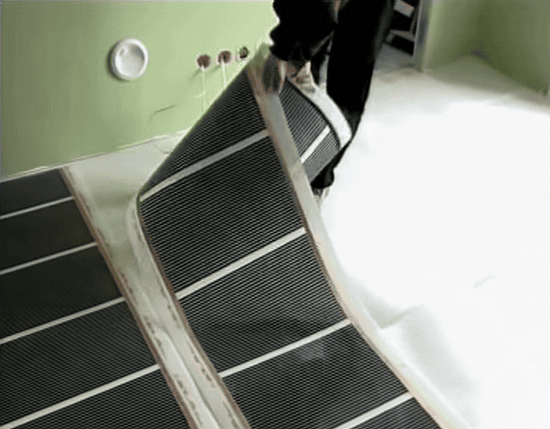

Укладка проводится согласно ранее созданному чертежу.

Продолжаем укладку нагревательных матов

Продолжаем укладку нагревательных матов

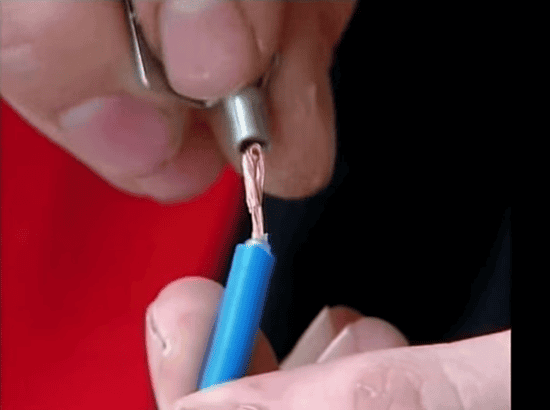

Соединительные кабели в местах соединений обжимаются в контакты.

Обжимаем соединительные кабели

Обжимаем соединительные кабели

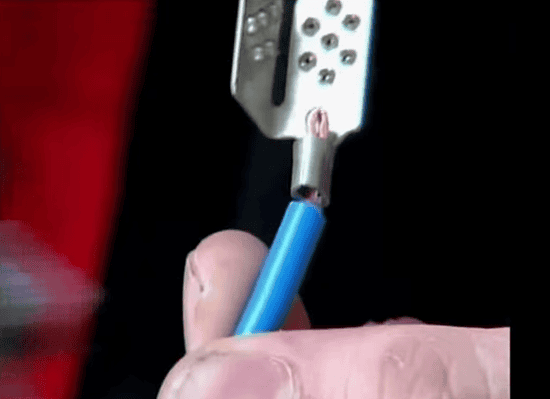

Вот таким образом выглядят подготовленные контакты.

Вот таким образом выглядят подготовленные контакты.

Вот таким образом выглядят подготовленные контакты.

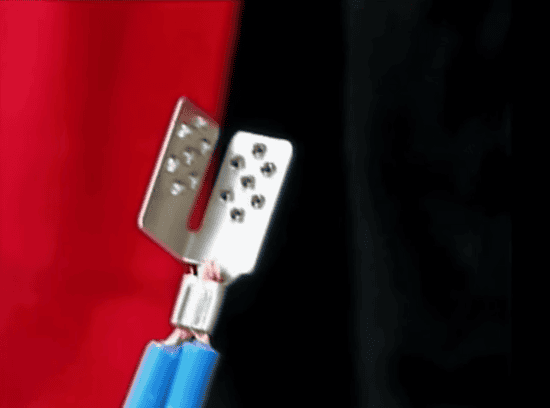

А вот так выглядят два соединительных кабеля, зафиксированные в одном контакте.

А вот так выглядят два соединительных кабеля, зафиксированные в одном контакте.

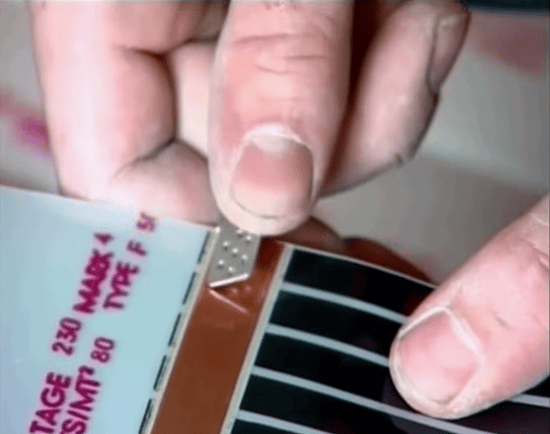

Уложенные полосы нагревательных элементов соединяются при помощи соединительных кабелей.

Соединяем контакты и полосы нагревательных элементов

Соединяем контакты и полосы нагревательных элементов

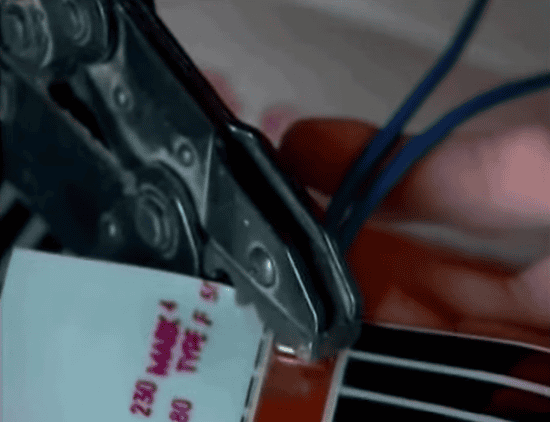

Контакты на полосах и кабелях обжимаются с использованием специального инструмента.

Обжимаются контакты с помощью специального инструмента

Обжимаются контакты с помощью специального инструмента

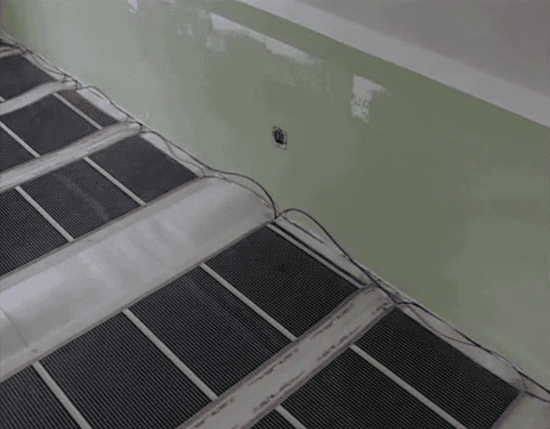

Таким образом выглядят соединенные кабелем нагревательные элементы.

Соединительные нагревательные элементы - фото

Соединительные нагревательные элементы — фото

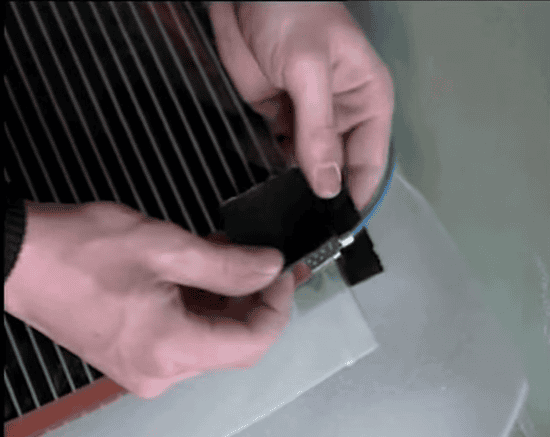

После соединения нагревательных элементов необходимо провести изолирование открытых контактов.

Изолируем открытые контакты

Изолируем открытые контакты

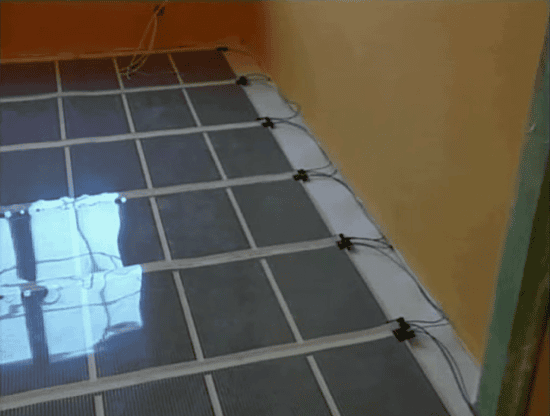

Вот так выглядят соединенные полосы пленочного теплого пола с изолированными контактами.

Подключенные полосы теплого пола к изолированным контактам

Подключенные полосы теплого пола к изолированным контактам

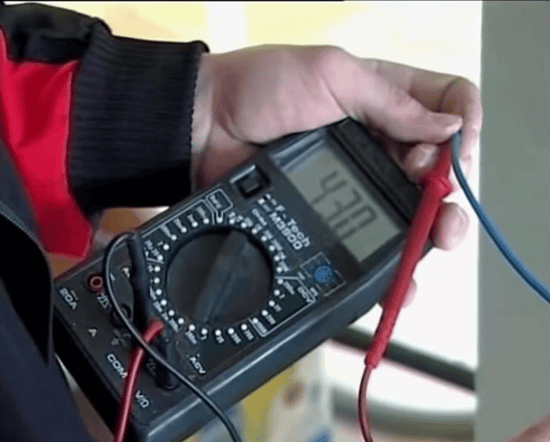

После соединения всей цепи замерьте сопротивление образовавшейся конструкции.

Замеряем сопротивление

Замеряем сопротивление

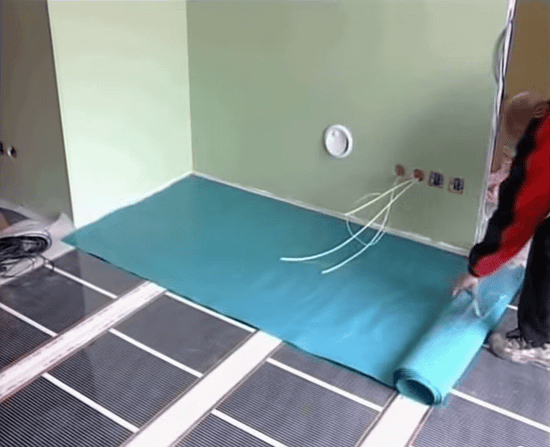

Поверх уложенного теплого пленочного пола укладывается защитный слой.

Укладываем защитный слой поверх теплого пленочного пола

Укладываем защитный слой поверх теплого пленочного пола

В качестве защиты можно использовать плотные полиэтилен. Он предохранит ваш теплый пол от водяных протечек.

Один слой полиэтилена должен заходить на другой примерно на двадцать сантиметров.

Монтируем финишное покрытие.

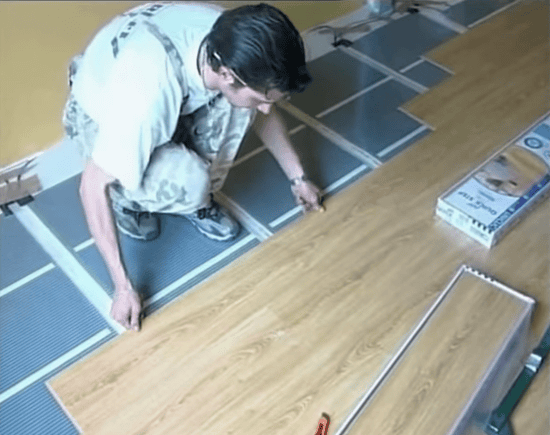

На уложенный теплый пленочный пол вы можете монтировать любое напольное финишное покрытие. В данном случае на теплый пленочный пол производится укладка ламината.

План укладки и записанное значение сопротивления конструкции отмечается на обратной стороне гарантийного талона теплого пленочного пола.

Укладка ламината на теплый пленочный пол

Укладка ламината на теплый пленочный пол
