Подъемно-поворотные ворота для гаража своими руками — механизмы и установка

Подъемно поворотные ворота своими руками

Подъемно поворотные ворота своими руками

В настоящее время большой популярностью среди владельцев гаражей стали пользоваться ворота с подъемно-поворотным механизмом. Такой механизм представляет из себя цельную створку, которая является очень эргономичным решением для гаражей небольшого размера и очень надежна в использовании. К тому же, такой механизм не требует дополнительного ухода или сервиса. Принцип работы механизма подъемных ворот очень прост. Створка ворот поднимается под потолок бокса на роликовом механизме по направляющим профилям, занимая положение параллельно потолку, не создавая неудобств и экономя пространство. Сделать самостоятельно такой механизм не сложно, достаточно иметь инструменты, которые наверняка есть в любом гараже, доступные по цене материалы, а также комплектующие для устройства самого механизма.

Устройство и работа механизма подъемно-поворотных работ

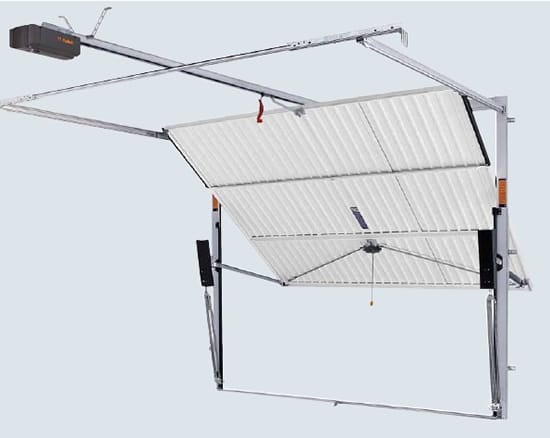

Механизм подъемно-поворотных ворот

Механизм подъемно-поворотных ворот

Главным элементом ворот является встраиваемый деревянно-металлический каркас, который устанавливается на место будущих ворот. Внутрь дверного короба устанавливают стальные профили, по которым будут двигаться направляющие ролики, поднимая полотно ворот вверх. Часто используется вариант, когда механизм содержит два вида направляющих: вертикальные (для подъема) и горизонтальные (для перемещения вдоль потолка), но это не является обязательным решением.

Для полотна ворот чаще всего используют оцинкованные листы железа со специальным двухсторонним защитным покрытием, которое защищает поверхность от воздействия климатических факторов. Кроме того, это хорошая защита от любых внешних воздействий (ударов, сколов и прочего). Иногда готовое полотно ворот сверху покрывают декоративными панелями, выполненными из тонкого пластика или дерева. Это придает воротам эстетичный внешний вид, при этом, не влияя на вес или характеристики. Не исключается также и вариант утепления готовых ворот с помощью пенопласта или других легкодоступных материалов для утепления помещений.

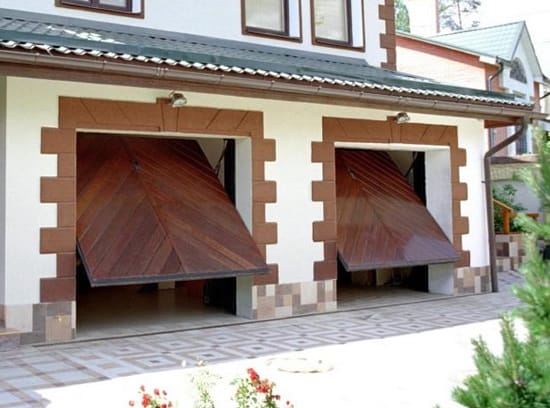

Пример ворот для гаража

Пример ворот для гаража

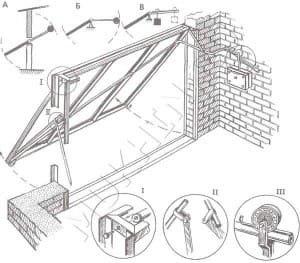

Работы по установке

Работы по установке

Работы по установке

Прежде чем начать монтаж ворот, необходимо провести подготовительные работы на стенах и в проеме. Работы с полом можно проводить в конце, после установки и калибровки механизма ворот.

Для начала каркасную раму будущего механизма приставляют к проему, чтобы наметить и сверить необходимые размеры. Для изготовления каркаса из дерева берут три бруска. Два распологают продольно и один поперечно, бруски скрепляют стальными пластинами или уголками. На этом этапе уровнем необходимо проверить правильность сборки коробки в вертикальной и горизонтальной плоскостях. После этого коробку закрепить на стенах анкерами.

Далее размечают места установки элементов, отвечающих за соединение стены и полозьев, в отмеченных точках делают отверстия. Верхний кронштей рекомендуется выносить немного вперед относительно остальной конструкции, чтобы избежать осложнений при открывании ворот (застревание, трение элементов и прочее). Укрепив и выровнив раму ворот, необходимо заполнить все образовавшиеся щели монтажной пеной.

Следующий этап – монтаж направляющих профилей. Раму полотна делают из уголков необходимой длины, покрывая их сверху листами металла или дерева. Собранное полотно вставляют в направляющие и соединяют с рычагами и пружинами, которые будут приводить полотно в движение.

Все кромки воротного полотна покрывают металлической полоской для защиты от корозии или механических повреждений, а также попадания внутрь инородных предметов и осадков. Стыки на стенах в тех местах, где стена соприкасается с рамой, рекомендуется закрывать стальными накладками.

Несколько советов по установке для вас:

  •  Устанавливайте направляющие профили только в горизонтальном положении без отклонения, иначе полотно может застопориться в любом месте и не пойти дальше.
  • · Для фиксации створки в определенном положении используется специальная пружина, натяжение которой регулируется натяжной гайкой. Также может потребоваться изменение точки фиксации пружины.
  • · Чтобы сделать использование ворот безопасным, на короб устанавливаются специальные ограничители. Они выдвигаются рукояткой и ворота фиксируются в необходимом положении.

Виды управление воротами

Различают три способа управления воротами: ручной, механический, дистанционный.

В случае ручного управления вы сами открываете и закрываете ворота, смещая полотно руками или с помощью специальных рукояток-«поводков».

В системе механического управления за вас движение ворот контролируют электромоторы. Достаточно нажать кнопку, установленную внутри или снаружи гаража, чтобы привести механизм в движение.

Дистанционное управление удобнее всего, но зато его цена выше в несколько раз. В этом случае вы имеете возможность управлять воротами, не выходя из машины. Такая система содержит в себе приемник сигнала, микрокомпьютер и датчики положения двери гаража.
