Подключение теплого пола к терморегулятору (термостату) — основные моменты

Немаловажную роль в строительстве и проектировании теплого пола играет терморегулятор – управляющий блок, который обрабатывает информацию, поступающую от температурных датчиков. В зависимости от выбранного режима работы он включает или отключает режим нагрева.

Подключение теплого пола к терморегулятору

Подключение теплого пола к терморегулятору

Обязательность установки терморегулятора зависит от модификации вашего теплого пола. Если нагрев производится электричеством, то терморегулятор является обязательным элементом конструкции, а вот в водяном теплом поле его можно и не устанавливать. Однако для экономии теплоносителя и регулирования нагрева помещения при нескольких источниках тепла терморегулятор может устанавливаться и в системах теплого водяного пола.

Какие бывают терморегуляторы?

В зависимости от внутренней электронной начинки терморегуляторы можно разделить на сложные, имеющие программируемое управление и простые, в которых устанавливается только один параметр — температура. В сложных приборах имеется электронный блок и табло, в простых установка желаемой температуры производится механическим способом.

Также можно разделить терморегуляторы на типы по способу их установки. Как и обычные настенные выключатели они могут быть встраиваемыми и заглубляемыми в стены и накладными.

Температурные датчики

Для того, чтобы терморегулятор мог качественно выполнять свою работу к нему должна подводиться информация, собираемая температурными датчиками. Датчик представляет собой два провода, соединенные термопарой, которая меняет сопротивление в зависимости от степени нагрева.

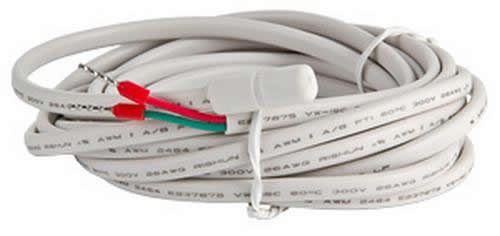

Температурные датчики для терморегулятора

Температурные датчики для терморегулятора

Температурные датчики могут снимать информацию как непосредственно с нагревательного элемента, так и замерять температуру воздуха в помещении. Как правило воздушные термодатчики крепятся непосредственно в корпусе терморегулятора и не требуют отдельного монтажа. Существуют терморегуляторы, которые принимают информацию одновременно от двух типов температурных датчиков.

Измерять температуру непосредственно нагревательного элемента теплого пола или самого пола лучше всего в помещениях, имеющих дополнительные источники тепла, такие как кухни и ванные комнаты.

Подключение электрического теплого пола к терморегулятору

Нагревательные электрические элементы систем нагреваемых полов выполняются из ИК-пленки или из нагревательного кабеля. Монтаж таких систем довольно прост – они укладываются либо в толщу стяжки, либо на стяжку непосредственно под финишное напольное покрытие.

Терморегулятор к таким полам подключается следующим образом:

  1.  Определите в помещении место расположения терморегулятора. Учтите, что в непосредственной близости с ним должна находиться проводка электрической сети с напряжением 220 вольт. Между терморегулятором и электропроводкой необходимо предусмотреть место для размещения автоматического выключателя.
  2.  При проектировании электрического пола также предусмотрите место для размещения температурного датчика. Как правило он располагается вблизи терморегулятора в месте, которое не заставлено предметами мебели.

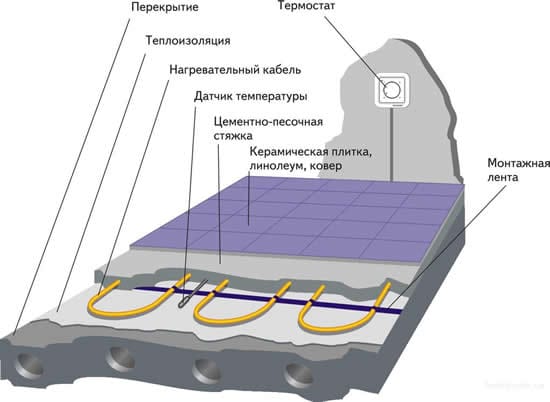

    Схема подключение теплого пола

    Схема подключение теплого пола

  3. Если нагревательным элементом в вашей системе является ИК-пленка, то термодатчик необходимо установить с изнаночной стороны пленки.
  4. Если нагревательным элементов в вашей системе теплого пола является греющийся кабель, укладываемый в толщу стяжки то температурный датчик нужно обезопасить от воздействия бетона. Для этого его необходимо разместить в гофрированной трубе вместе с нагревающим кабелем. Один конец трубы должен находиться в толще бетонной стяжки, а другой должен быть выведен к стене так, чтобы обеспечить возможность демонтажа и замены неисправного датчика.
  5. После завершения монтажа теплого электрического пола на месте, выбранном для установки терморегулятора установите разметку. Если регулирующее устройство является встраиваемым, то в месте его установки выдолбите нишу. Если ваш терморегулятор накладной – то установите его на винты-саморезы на дюбеля.
  6. Проведите сопоставление мощности нагревательного элемента вашего теплого пола с допущенной мощностью терморегулятора. Максимальная мощность терморегулятора должна быть не менее, чем нагрузка, подаваемая на нагревательные элементы.
  7. Проведите подключения проводки нагревательного элемента к клеммам терморегулятора. Обратите внимание на необходимость соблюдения подключаемых фаз. На большинстве электроприборов фаза может быть обозначена буквами «L» и «F», а нейтральный ноль – литерой «N». Также фазировка обозначается и цветом проводов – нулевой провод обычно окрашен в синий цвет, а провод фазы – в черный, белый или коричневый.

    Схема подключения терморегулятора - фото

    Схема подключения терморегулятора — фото

Затем проведите тестирование терморегулятора:

  1. Установите минимальное значение температуры на регуляторе,
  2. Подайте на него питание,
  3. Включите тумблер нагрева,
  4. Плавно поменяйте значение температурного режима, при включении нагревательных элементов должен быть слышан легкий щелчок.
  5. Визуально проверьте нагрев пола.

Подключение теплого водяного пола к терморегулятору

В водяных системах отопления терморегулятор управляет специальным сервоприводом, который регулирует поток теплоносителя в системе. Так и предназначенные для электрических полов они могут быть программируемыми и механическими. Температурные датчики в таких системах, как правило измеряют нагрев воздуха, так как жидкий теплоноситель отдает тепло атмосфере с некоторым запозданием.

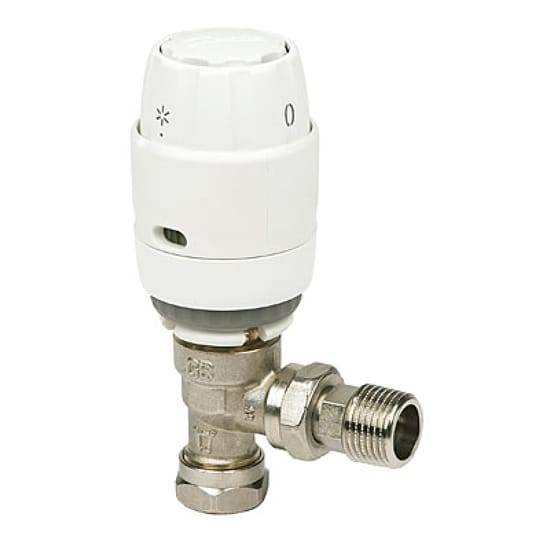

Механический терморегулятор для теплого пола

Механический терморегулятор для теплого пола

Таким образом выглядит простейший механический терморегулятор для системы водяного теплого пола.

  1. При создании теплого водяного пола температурный датчик устанавливается обычно на высоте около метра, можно разместить его в непосредственной близости с терморегулятором. Обратите внимание, чтобы рядом с датчиком не находилось дополнительных источников тепла.
  2. После установки датчика заведите провода от него к терморегулятору. Существуют датчики с передачей информации по радиоканалу – в этом случае необходимо добиться устойчивого прохождения сигнала.
  3. После запуска системы разместите рядом температурным датчиком обыкновенный термометр и выставьте на терморегуляторе определенную температуру нагрева. В течении нескольких часов система должна поддерживать температуру в стабильном состоянии.

Помните, что монтаж электрических цепей в доме необходимо проводить при выключенном защитном автоматическом выключателе.
