Расчет нагрузки на фундамент

Расчет нагрузки на фундамент необходим для правильного выбора его геометрических размеров и площади подошвы фундамента. В конечном итоге, от правильного расчета фундамента зависит прочность и долговечность всего здания. Расчет сводится к определению нагрузки на квадратный метр грунта и сравнению его с допустимыми значениями.

Для расчета необходимо знать:

• Регион, в котором строится здание;
• Тип почвы и глубину залегания грунтовых вод;
• Материал, из которого будут выполнены конструктивные элементы здания;
• Планировку здания, этажность, тип кровли.

Исходя из требуемых данных, расчет фундамента или его окончательная проверка производится после проектирования строения.

Попробуем рассчитать нагрузку на фундамент для одноэтажного дома, выполненного из полнотелого кирпича сплошной кладки, с толщиной стен 40 см. Габариты дома – 10х8 метров. Перекрытие подвального помещения – железобетонные плиты, перекрытие 1 этажа – деревянное по стальным балкам. Крыша двускатная, покрытая металлочерепицей, с уклоном 25 градусов. Регион – Подмосковье, тип грунта – влажные суглинки с коэффициентом пористости 0,5. Фундамент выполняется из мелкозернистого бетона, толщина стенки фундамента для расчета равна толщине стены.

Определение глубины заложения фундамента

Глубина заложения зависит от глубины промерзания и типа грунта. В таблице приведены справочные величины глубины промерзания грунта в различных регионах.

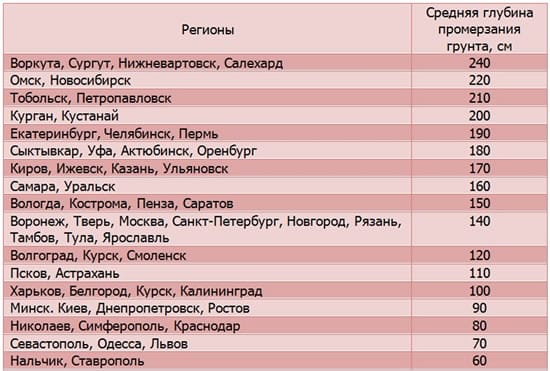

Таблица 1 – Справочные данные о глубине промерзания грунта

Справочная таблица для определения глубины заложения фундамента по регионам

Глубина заложения фундамента в общем случае должна быть больше глубины промерзания, но есть исключения, обусловленные типом грунта, они указаны в таблице 2.

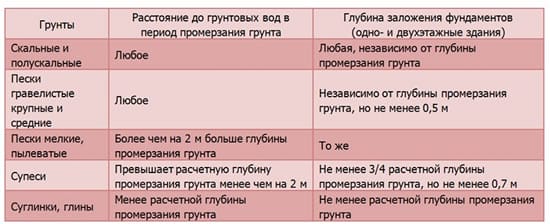

Таблица 2 – Зависимость глубины заложения фундамента от типа грунта

Зависимость глубины заложения фундамента от типа грунта

Глубина заложения фундамента необходима для последующего расчета нагрузки на почву и определения его размеров.

Определяем глубину промерзания грунта по таблице 1. Для Москвы она составляет 140 см. По таблице 2 находим тип почвы – суглинки. Глубина заложения должна быть не менее расчетной глубины промерзания. Исходя из этого глубина заложения фундамента для дома выбирается 1,4 метра.

Расчет нагрузки кровли

Нагрузка кровли распределяется между теми сторонами фундамента, на которые через стены опирается стропильная система. Для обычной двускатной крыши это обычно две противоположные стороны фундамента, для четырехскатной – все четыре стороны. Распределенная нагрузка кровли определяется по площади проекции крыши, отнесенной к площади нагруженных сторон фундамента, и умноженной на удельный вес материала.

Таблица 3 – Удельный вес разных видов кровли

Справочная таблица — Удельный вес разных видов кровли

1. Определяем площадь проекции кровли. Габариты дома – 10х8 метров, площадь проекции двускатной крыши равна площади дома: 10·8=80 м².
2. Длина фундамента равна сумме двух длинных его сторон, так как двускатная крыша опирается на две длинные противоположные стороны. Поэтому длину нагруженного фундамента определяем как 10·2=20 м.
3. Площадь нагруженного кровлей фундамента толщиной 0,4 м: 20·0,4=8 м².
4. Тип покрытия – металлочерепица, угол уклона – 25 градусов, значит расчетная нагрузка по таблице 3 равна 30 кг/м².
5. Нагрузка кровли на фундамент равна 80/8·30 = 300 кг/м².

Расчет снеговой нагрузки

Снеговая нагрузка передается на фундамент через кровлю и стены, поэтому нагружены оказываются те же стороны фундамента, что и при расчете крыши. Вычисляется площадь снежного покрова, равная площади крыши. Полученное значение делят на площадь нагруженных сторон фундамента и умножают на удельную снеговую нагрузку, определенную по карте.

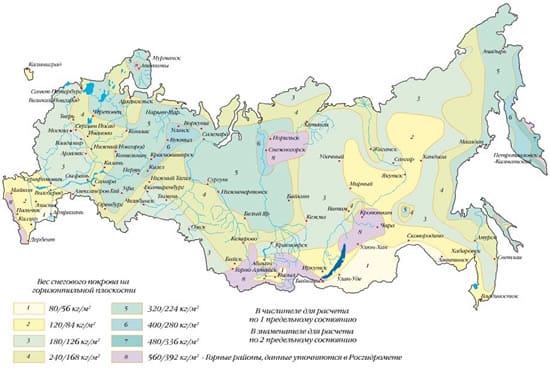

Таблица — расчет снеговой нагрузки на фундамент

1. Длина ската для крыши с уклоном в 25 градусов равна 8/2·cos25° = 3,6 м.
2. Площадь крыши равна длине конька умноженной на длину ската (3,6·10)·2=72 м².
3. Снеговая нагрузка для Подмосковья по карте равна 126 кг/м². Умножаем ее на площадь крыши и делим на площадь нагруженной части фундамента 72·126/8=1134 кг/м².

Расчет нагрузки перекрытий

Перекрытия, как и крыша, опираются обычно на две противоположные стороны фундамента, поэтому расчет ведется с учетом площади этих сторон. Площадь перекрытий равна площади здания. Для расчета нагрузки перекрытий нужно учитывать количество этажей и перекрытие подвала, то есть пол первого этажа.

Площадь каждого перекрытия умножают на удельный вес материала из таблицы 4 и делят на площадь нагруженной части фундамента.

1. Площадь перекрытий равна площади дома – 80 м². В доме два перекрытия: одно из железобетона и одно – деревянное по стальным балкам.
2. Умножаем площадь железобетонного перекрытия на удельный вес из таблицы 4: 80·500=40000 кг.
3. Умножаем площадь деревянного перекрытия на удельный вес из таблицы 4: 80·200=16000 кг.
4. Суммируем их и находим нагрузку на 1 м² нагружаемой части фундамента: (40000+16000)/8=7000 кг/м².

Расчет нагрузки стен

Нагрузка стен определяется как объем стен, умноженный на удельный вес из таблицы 5, полученный результат делят на длину всех сторон фундамента, умноженную на его толщину.

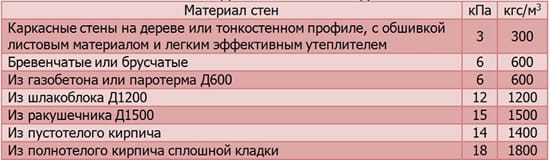

Таблица 5 – Удельный вес материалов стен

Таблица — Удельный вес стен

1. Площадь стен равна высоте здания, умноженной на периметр дома: 3·10·8=240 м².
2. Объем стен – это площадь, умноженная на толщину, он равен 240·0,4=96 м³.
3. Находим вес стен, умножив объем на удельный вес материала из таблицы 5:   96·1800=172800 кг.
4. Площадь всех сторон фундамента равна периметру, умноженному на толщину: (10·2+8·2)·0,4=14,4 м².
5. Удельная нагрузка стен на фундамент равна 172800/14,4=12000 кг.

Предварительный расчет нагрузки фундамента на грунт

Нагрузку фундамента на грунт расчитывают как произведение объема фундамента на удельную плотность материала, из которого он выполнен, разделенное на 1 м² площади его основания. Объем можно найти как произведение глубины заложения на толщину фундамента. Толщину фундамента принимают при предварительном расчете равной толщине стен.

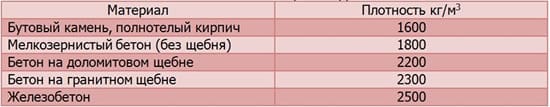

Таблица 6 – Удельная плотность материалов фундамента

Таблица — удельная плотность материало для грунта

1. Площадь фундамента – 14,4 м², глубина заложения – 1,4 м. Объем фундамента равен 14,4·1,4=20,2 м³.
2. Масса фундамента из мелкозернистого бетона равна: 20,2·1800=36360 кг.
3. Нагрузка на грунт: 36360/14,4=2525 кг/м².

Расчет общей нагрузки на 1 м² грунта

Результаты предыдущих расчетов суммируются, при этом вычисляется максимальная нагрузка на фундамент, которая будет больше для тех его сторон, на которые опирается крыша.

Условное расчетное сопротивление грунта R₀ определяют по таблицам  СНиП 2.02.01—83 «Основания зданий и сооружений».

1. Суммируем вес крыши, снеговую нагрузку, вес перекрытий и стен, а также фундамента на грунт: 300+1134+7000+12000+2525=22959 кг/м²=23 т/м².
2. Определяем условное расчетное сопротивление грунта по таблицам СНиП 2.02.01—83. Для влажных суглинков с коэффициентом пористости 0,5 R₀ составляет 2,5 кг/см², или 25 т/м².

Из расчета видно, что нагрузка на грунт находится практически на пределе допустимой, поэтому для увеличения прочности подошву фундамента целесообразно расширить на 0,2-0,3 м.
