Ручное бурение скважин на воду: обзор 4-х методов + бурение ледобуром в подробностях

К сожалению, далеко не ко всем участкам подведен водопровод. Владельцам такой недвижимости приходится выбирать малокомфортную жизнь «без удобств» либо проводить ручное бурение скважин на воду. Можно считать этот метод самым дешевым и распространенным способом обустройства источника для автономного водоснабжения. Для проведения работ обычно приглашают специалистов, но при желании их можно выполнить самостоятельно. Сегодня мы будем разбирать, как пробурить скважину своими руками и какие способы существуют.

Способы самостоятельного бурения

Шнековый метод

Очень распространенный метод бурения, чаще всего используется для обустройства неглубоких скважин. Его суть в том, что при помощи лопастей шнека почва разрушается и выносится на поверхность. Существует две технологии такого бурения. Для первой используется шнек, лопасти которого приварены к основе под прямым углом. В процессе работы лопасти разрезают почву под углом 90°, после чего измельчают и транспортируют наверх. Основной недостаток метода: часть грунта падает внутрь скважины и ее требуется извлекать на поверхность.

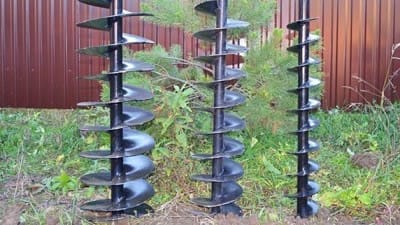

Ручное бурение скважин на воду: шнековый способ

Разрушающие грунт лопасти шнекового инструмента могут быть приварены к оси под разными углами, на технологию бурения данный факт не влияет. Шнековое бурение в любом случае напоминает закручивание «штопора» с последовательным подъемом разрушенной породы

Более удобна вторая технология. В этом случае используется шнек с лопастями, которые  привариваются к трубе под углом в 30-70°. Устройство разрезает грунт и, не измельчая его, транспортирует на поверхность.

Достоинство метода состоит в том, что при этом внутрь скважины ничего не попадает. На промышленной буровой установке обязательно используется подача в выработку промывочной жидкости, чаще всего воды. Струя, закачиваемая насосом внутрь обсадных труб, вымывает на поверхность отвал. В процессе ручного бурения скважин насосная промывка вряд ли будет использоваться. Однако профессионалы рекомендуют применение жидкости для промывки, которая существенно облегчает процесс бурения.

Колонковое бурение

При использовании этого метода бурение производится с помощью специального инструмента, представляющего собой трубу, на конце которой находится колонковая коронка с острыми резцами из прочного металла. Сверхтвердые скальные породы сначала разбивают долотом, затем бурят с помощью коронки и поднимают забившийся в колонковую трубу шлам.

Коронка, вращаясь вместе с трубой, углубляется в грунт, образуя скважину соответствующего ей диаметра. Шлам собирается внутри снаряда и поднимается вместе с ним на поверхность. Ударами тяжелой кувалды освобождают полый «стакан» от породы. В процессе бурения скважины своими руками внутрь снаряда должна подаваться вода либо чистая, либо с примесью глины. Это укрепляет стенки скважины и мешает их обрушению.

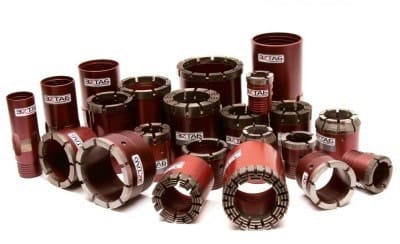

Ручное бурение скважины на воду: колонковый способ

Колонковые коронки могут быть самых разных видов, их выбор зависит от физико-механических характеристик породы, в которой предстоит бурить скважину

В своей верхней части колонковая труба оснащается крепежными приспособлениями, на которые наращиваются штанги. Так достигается необходимая глубина бурения. Наращивание происходит поэтапно. После того, как был заглублен первый участок трубы, на нее крепится новая штанга, длина которой от 1,2 до 1,5 м. Затем действия повторяются. Таким образом из снаряда и штанг формируется технологическая колонна. Очень важно, чтобы стакан и трубы соединялись между собой как можно более прочно. В точках их крепления не должен присутствовать заметный люфт и нежелательные подвижки.

Ударно-канатный способ

Тяжелый буровой инструмент поднимается на высоту от 2 метров и с силой опускается на участок бурения. Он разбивает породу и захватывает ее режуще-захватывающим приспособлением, находящимся на нижнем крае трубы. Оно называется желонка и может быть самого разного вида, в зависимости от типа почвы.

Для облегчения процесса бурения в скважину вливается глиняная смесь или вода, которая позже вычерпывается с помощью особого приспособления, выполненного в виде ковша.

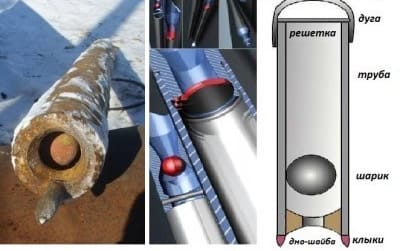

Ручное бурение скважин на воду: ударно-канатный способ

Схема желонки с шариковым клапаном, одного из типов инструмента, специально предназначенного для работы с мягким и сыпучим грунтом

Ударно-канатный метод предполагает использование треноги. Она сооружается над местом бурения. Высота устройства – порядка двух метров. На верхней части оборудования монтируется блок, через который перекидывается трос. На его конце прочно закрепляется желонка. Инструмент поднимается на поверхность земли и опускается в скважину с помощью троса. Очищение желонки от шлама производится через технологическое отверстие, расположенное  в полуметре от ее нижнего края. Некоторые умельцы утверждают, что знают, как вручную пробурить скважину, для чего вовсе не требуется возведение треноги. Многолетняя практика показывает, что это возможно только для глубин менее 10 м и потребует от строителей чрезмерных физических усилий.

Ударно-вращательный метод

Метод очень похож на предыдущий способ бурения. Главное отличие: буровая установка выполняет сразу вращательные и ударные движения. Таким образом усилия, приложенные к снаряду, увеличиваются и процесс бурения ускоряется. Грунт, выбитый желонкой, при помощи особого ковша транспортируется на поверхность. Метод считается самым лучшим для обустройства скважины в каменистых твердых грунтах.

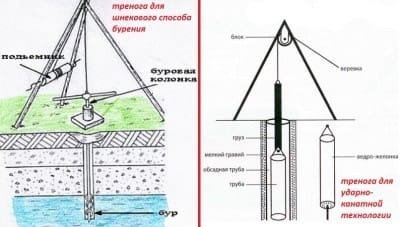

Ручное бурение скважин на воду: буровая тренога

Для облегчения процесса бурения используется самодельная тренога — конструкция, с помощью которой вынимать из скважины бур намного проще и легче

Нужно отметить, что наименее результативным из всех способов является шнековый. Однако он наиболее простой, поэтому именно его чаще всего выбирают, когда собираются самостоятельно пробурить скважину. Впрочем, выбор метода бурения так же зависит от состава почвы на участке. Шнековый способ чаще всего бесполезен на твердых грунтах, а применение ударно-вращательного нецелесообразно на мягких почвах. Таким образом прежде, чем начать бурение следует обязательно выяснить состав грунта на участке.

Бурим скважину приспособлением из ледобура

Существует метод бурения, который потребует минимальных финансовых вложений. Это бурение скважин вручную при помощи ледобура. Инструмент используется в качестве бура, а для его наращивания применяются самодельные штанги.

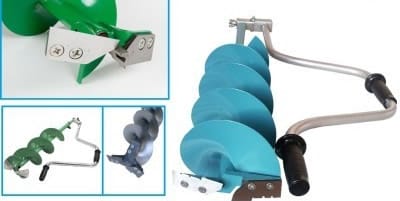

Ножи ледобура

Нож ледоруба будет служить шнеком, а в качестве штанг для наращивания можно брать стальные трубы диаметром до 25 мм. Чтобы процесс шел быстрее к заводным кромкам импровизированного шнека привариваются усиленные резцы

Кроме всего прочего для работы потребуются обсадные трубы, чтобы формировать ствол скважины, лопата и приспособление для вывоза с участка шлама.

Бурение шнеком, сделанным из ледобура, включает в себя следующие операции:

  • Подготовка. Копаем направляющее углубление: яму в два штыка глубиной.
  • Опускаем в получившееся углубление бур и начинаем его ввинчивать в грунт, используя правило закручивания винтов.  Следует помнить, что после каждых трех или четырех оборотов инструмент извлекается на поверхность и очищается.
  • После того, как пройден первый метр в глубину, начинаем формирование ствола.Для этого в скважину опускается обсадная труба, ее диаметр должен быть несколько больше диаметра бура. Лучше всего выбирать легкие детали из пластмассы, оборудованные резьбой для соединения.
  • Когда буровой инструмент начинает опускаться в забой на всю свою высоту, прикрепляем к нему удлиняющую штангу. Сделать это можно двумя способами: прикрутить деталь, если присутствует резьба, или надставить при помощи стального пальца-стержня при ее отсутствии.
  • В ходе работ продолжаем формирование обсадной колонны. Как только на поверхности остается порядка 10-15 см трубы, крепим к ней следующую. Соединение должно быть прочным. Обычно оно выполняется при помощи резьбы или пайки.
  • Периодически проверяем вертикальность ствола. Если бур начинает биться о стенки обсадной колонны, выравниваем сооружение при помощи клиньев из дерева. Они забиваются между грунтом и обсадной трубой.
  • После того, как в скважине появилась вода и было принято решение о прекращении работ, устанавливаем фильтр и аккуратно засыпаем зазор между грунтом и обсадной трубой гравием.

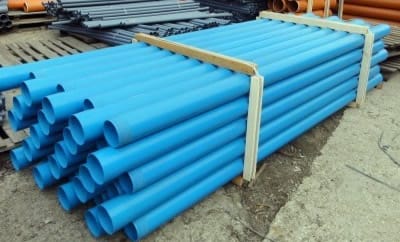

Ручное бурение скважин на воду: обсадные трубы

Пластмассовые трубы очень легкие, достаточно прочные и недорогие, поэтому их чаще всего выбирают для обустройства обсадной колонны скважины

Обсадная колонна может быть смонтирована и после завершения работ по бурению. В этом случае пластиковые трубы вводят в скважину и последовательно соединяют после того, как предыдущая деталь будет опущена вниз. Это не самый рациональный способ, поскольку придется еще раз чистить забой от шлама.

Опыт показывает, что бурение скважины своими руками вполне возможно, хоть и достаточно трудозатратно. К делу следует отнестись со всей ответственностью: грамотно подобрать способ бурения, выбрать необходимые материалы, изучить инструкции и после этого приступить к работе. Результатом потраченных усилий станет чистая вода из собственной скважины на участке.
