Столбчатый фундамент с ростверком своими руками

Когда в частном строительстве речь заходит о выборе типа фундамента, предпочтение часто отдаётся столбчатому с ростверком. Почему? Главным образом из-за дешевизны такого основания. Бетона на него идёт в несколько раз меньше, чем на ленточный, и на порядок меньше, чем на заливку фундаментной плиты. Но о надёжности и износоустойчивости забывать не стоит, поэтому выберем армированные бетонные столбы.

Важным этапом работы является расчёт столбчатого фундамента, когда определяется, сколько столбов понадобится и как они расположатся.

Начать стоит с проведения геологических изысканий, чтобы рассчитать несущую способность грунта: сможет ли он выдержать вес строения. Далее определяем этот вес в зависимости от используемого материала, а также от того, какой будет ветровая и снеговая нагрузка.

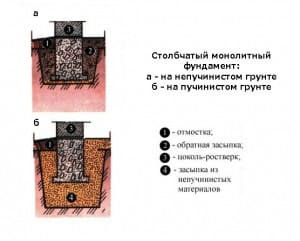

Столбчатый фундамент

Столбчатый фундамент

Площадь фундамента – результат деления получившейся цифры на вес, который способен выдержать 1 квадратный сантиметр почвы. Для устранения возможных просчётов к получившейся цифре следует добавить процентов 20–30.

Для расчёта количества столбов делим опорную площадь на площадь основания столба.

Чтобы правильно разметить столбчатый фундамент с ростверком, важно учесть три фактора. Во-первых, опора обязательно должна быть под каждым из четырёх углов здания. Во-вторых, столбы необходимо установить на пересечении стен. В-третьих, на прямых участках столбики рекомендуют располагать на расстоянии 2,5–3,5 метра.

Земельные работы

Сначала нужно по периметру фундамента удалить растительный слой. Затем выкопать ямы под столбики на глубину, равную цифре промерзания почвы, с прибавлением 20 сантиметров, необходимых, чтобы уложить подушку.

Ширину отверстия должна составлять толщина стены плюс по 20 сантиметров с обеих сторон на установку опалубки и распорок.

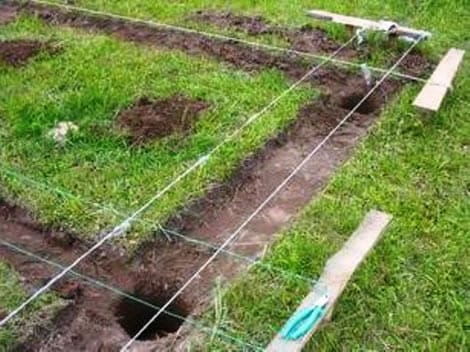

Процесс удаление земельного слоя для фундамента

Процесс удаление земельного слоя для фундамента

Укладываем на дно каждой ямы подушку из щебня с песком так, чтобы она выступала на 10–20 см за основание столба. Проливаем обильно водой, утрамбовываем. Сверху укладываем полиэтилен или рубероид, чтобы во время заливки бетона влага из него не уходила в грунт.

Устройство опалубки для столбов фундамента

Для опалубки целесообразно использовать доски толщиной не меньше 20 миллиметров. Они удобны в монтаже, потому что легки. К тому же стоит значительно дешевле, чем металлические и древесно-стружечные материалы. Применяют также железные, керамические или железные трубы. Если стены отверстий сухие и не склонны обваливаться, допустимо вообще обойтись без опалубки – достаточно выстелить яму полиэтиленом.

Если выбран вариант с досками, сбиваем их в щиты, а затем в короба. Устанавливаем в отверстия. Смачиваем, чтобы не дать опалубке впитать влагу из бетона и упростить дальнейшее извлечение из грунта после заливки.

Армирование опор столбчатого фундамента

Используется арматура диаметра 10–14 мм.

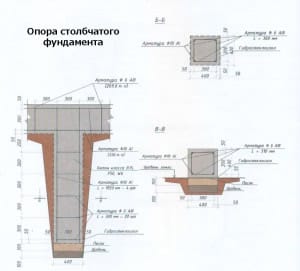

Схема армирования фундамента

Схема армирования фундамента

Продольные стержни арматуры выбирают такой длины, чтобы после схватывания бетона они возвышались над землёй на 30–40 сантиметров. Излишки после установки армированного каркаса ростверка можно будет срезать.

Прутки приваривают или связывают (что лучше) с круглыми или прямоугольными горизонтальными перемычками, которые располагают на расстоянии 30–40 см друг от друга. Армированный каркас собирают на земле и опускают в яму.

Заливка бетона и засыпка грунта

Бетон заливают слоями 20–30 сантиметров, штыкуют или разравнивают вибратором, чтобы не дать образоваться воздушным карманам.

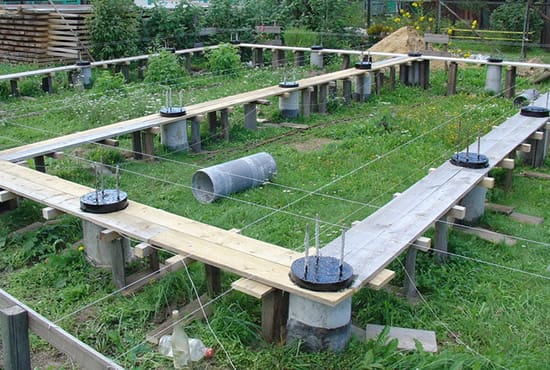

Образец залитого фундамента

Образец залитого фундамента

Во избежание появления швов, которые ослабят несущую способность конструкции, укладывать бетон следует целиком, без перерывов.

Дня через три-четыре можно убирать съёмную опалубку. Необходимо обработать поверхность столба гидроизоляционным материалом (битумная смола, гидростеклоизол) и засыпать обратно грунт. Если он оказался пучинистым, засыпку нужно делать песком. Можно перед этим утеплить фундамент с помощью плит экструзированного пенополистирола.

Устройство ростверка столбчатого фундамента

Для его изготовления обычно применяют сборный или монолитный железобетон. Строители спорят, следует ли ростверк укладывать на земле или приподнимать над её поверхностью. Главный аргумент в пользу висячего – то, что на него не действуют силы пучения.

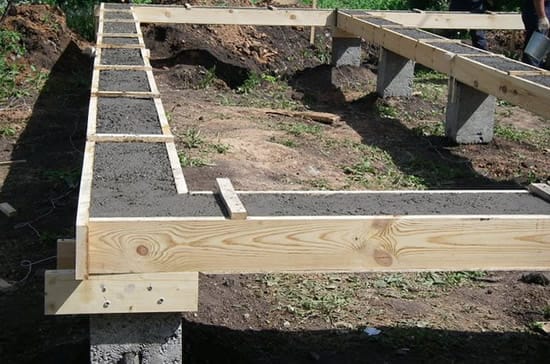

Образец устройства ростверка столбчатого фундамента

Образец устройства ростверка столбчатого фундамента

Установите сплошную опалубку по периметру фундамента. На её дно насыпьте слой песка и закройте целлофаном. Из прутьев d 12–14 мм свяжите каркас, установите его. Расчёт количества потребной арматуры производится аналогично ленточному фундаменту. Каркас можно связать или приварить к стержням арматуры, торчащим из земли. Необходимо, чтобы прутья отстояли от стенок опалубки минимум на 5 сантиметров.

Заливать ростверк тоже нужно одномоментно, чтобы не образовывались швы. Удалите воздух вибратором или куском арматуры. После схватывания бетона уберите опалубку и песок из-под ростверка.

Вместо песка годится дощатая опалубка в форме опрокинутой буквы П. Её устанавливают между опорами на несколько кирпичных столбиков, укладывают в неё арматурный каркас и заливают бетоном. Через три-четыре дня удаляют вместе с кирпичами.
