Cварка полипропиленовых труб своими руками: как все сделать аккуратно и профессионально

В процессе монтажа системы отопления и водопровода, или для обустройства канализации, все чаще используются полипропиленовые трубы. Это обусловлено их долговечностью, устойчивостью к коррозии, легкостью и простотой монтажа. Этим они выгодно отличаются от металлических деталей. Многим кажется, что сварка полипропиленовых труб своими руками – сложная процедура, требующая особых знаний и навыков. Однако на деле все не так. При желании освоить технологию сварки легко сможет даже новичок. А вот как именно происходит сварочный процесс, что нужно для работ и как не ошибиться при пайке — это мы сегодня и разберем.

Разновидности полипропиленовых труб

Качество сварных швов да и трубопровода в целом во многом зависит от грамотного подбора деталей. Существует несколько типов полипропиленовых труб:

  • РРН. Однослойные детали, выполненные из гомополипропилена. Используются для различных вентиляционных и промышленных трубопроводов, систем холодного водоснабжения.
  • РРВ. Однослойные трубы из блоксополимера полипропилена. Применяются для изготовления напольных отопительных систем и трубопроводов для холодной воды.
  • PPR. Однослойные детали, выполненные из рандомсополимера полипропилена. Используются для систем горячего и холодного водоснабжения и отопительных контуров. Рассчитаны на температуру до 70°С.
  • PPS. Специальная трудновоспламеняемая разновидность труб с ограничением температуры рабочей среды в 95°С.
  • Армированные. Многослойные детали, позволяющие существенно уменьшить температурные удлинения труб, которые ярко проявляются в однослойных элементах. Могут быть перфорированными или гладкими. Требуют дополнительной подготовки перед сваркой в виде зачистки алюминиевой оболочки и полимерного облицовочного слоя на глубину вхождения трубы в фитинг.

Важно правильно подобрать детали для каждого типа труб и выбрать для них подходящие соединительные муфты или фитинги.

Какое оборудование необходимо для сварки?

Для того чтобы своими руками произвести сварку пластиковых труб понадобятся специальные приспособления. Прежде всего это сварочный аппарат. Для деталей большого диаметра и в случае, когда для совмещения элементов требуется серьезное усилие, используются механические модели. Чаще всего ими пользуются профессионалы. Для самостоятельного использования идеально подходит так называемый «утюг» или ручной сварочный аппарат. Он предназначен только для раструбовой пайки полипропилена. Сварка полиэтиленовых труб производится совершенно другим агрегатом.

Прибор достаточно прост. Его главная часть – нагревательная плита с отверстиями, в которых закрепляются парные сварочные элементы с тефлоновым покрытием. Они могут быть разных диаметров. Кроме того оборудование снабжено терморегулятором и удобной ручкой. Модели различаются комплектацией. Минимальная подойдет для работы с трубами одного-двух диаметров. Средняя предполагает наличие нескольких насадок разных диаметров, максимальная – полный комплект насадок и специальные инструменты, необходимые в процессе сварки.

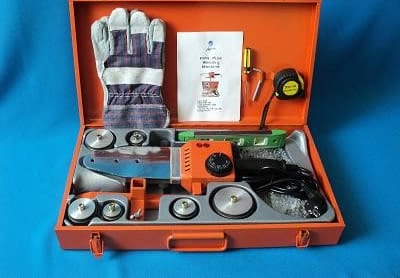

Сварка полипропиленовых труб своими руками: аппарат для сварки

Кроме ручного аппарата для сварки полипропиленовых труб понадобятся специальные ножницы и другие инструменты. Все это может входить в комплектацию прибора

Кроме аппарата обязательно понадобятся ножницы для обрезки труб и приспособление для зачистки армированных деталей, если предполагается их использование.

Как правильно сваривать полипропиленовые детали?

Технология грамотной сварки полипропиленовых труб предполагает нагрев деталей. Свариваемые поверхности разогреваются  тефлоновыми насадками, вставляющимися в сварочный аппарат. Элемент, на который надевается фитинг, называется дорн. Насадка для трубы – гильза. Сварочный аппарат устанавливается на специальные ножки. Далее выбираются и закрепляются насадки нужного диаметра. После чего на терморегуляторе выставляется нужная температура, ее можно уточнить в таблице, обычно прилагающейся к инструменту.

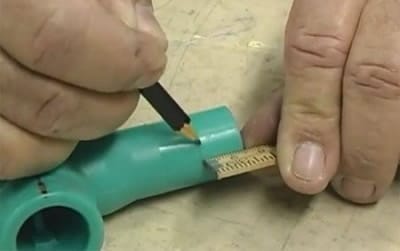

Сварка полипропиленовых труб своими руками: размечаем деталь

Для точности выполнения соединения специалисты рекомендуют перед разогревом деталей разметить глубину посадки конца трубы в фитинг

Сварочный аппарат включается в розетку. Индикаторы на его корпусе должны загореться и продолжать гореть в процессе разогрева. После того, как прибор прогреется до нужной температуры, быстрым и точным движением совмещаем фитинг с дорном, а трубу с гильзой.   Особенность заключается в том, что в процессе совмещения сварочной насадки с трубой, ее наружный слой оплавляется и выходит наружу в виде небольшого валика-грата. Внутренние же слои прогреваются до пластичного состояния и могут быть упруго сжаты, чтобы позволить трубе войти в насадку.

То же самое происходит и при совмещении дорна с фитингом: стенка последнего растягивается, а на внутренней поверхности появляется грат. При продвижении насадки наружный срез фитинга начинает упираться в ее основание, при этом он слегка оплавляется. Момент упора и трубы и фитинга хорошо ощущается рукой. В эту секунду очень важно сразу же прекратить давление. Далее нужно только удерживать детали на месте до того момента, пока они не достигнут нужной температуры разогрева.

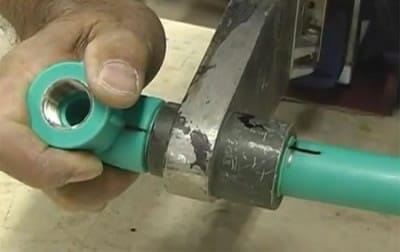

Сварка полипропиленовых труб своими руками: разогрев деталей

После того, как сварочный аппарат разогреется до нужной температуры, труба и фитинг одновременно надеваются на тефлоновые насадки

По окончании нагрева элементов их нужно быстро снять с насадок. Движение должно быть очень точным. Разогретые детали совмещают до упора. В ходе операции труба упруго сжимается, тогда как фитинг, наоборот, растягивается. В результате свариваемые поверхности начинают давить друг на друга и вытесняют присутствующий в шве воздух. Расплавленный материал перемешивается, что обеспечивает прочное сваривание полипропиленовых труб.

Нужно учитывать, что оплавленные детали достаточно быстро остывают. Скорость их охлаждения зависит от глубины прогрева и может быть определена по таблице. До тех пор, пока элементы не остыли, они сохраняют пластичность. Поэтому их необходимо зафиксировать, чтобы не произошло деформации соединения. После потери пластичности детали можно положить на ровную поверхность. Однако следует знать, что полную прочность элементы приобретут только после того, как их температура опустится ниже 40°С. Затем шов можно зачистить.

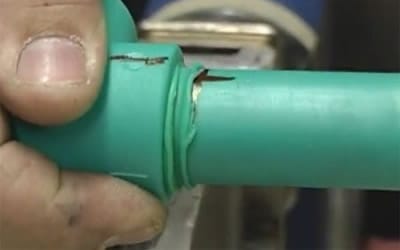

Сварка полипропиленовых труб своими руками: соединение деталей

Разогретые сварочным аппаратом детали быстрым и точным движением вставляются одна в другую. Не допускается их при этом перекручивать или сильно сдавливать, иначе соединение будет деформировано

Важно! Новичкам в сварочном деле лучше всего перед началом работ немного потренироваться. Для этого нужно приобрести несколько лишних фитингов и отрезать некоторое количество кусков от трубы. Тренировочные работы позволят очень быстро приобрести необходимый опыт и выполнить сварку точно и качественно.

Полипропиленовые трубопроводы давно уже не редкость в наших домах. Чтобы их смонтировать, совершенно не обязательно приглашать специалистов. Сварка пластиковых труб – достаточно простое мероприятие, справиться с которым под силу новичку. Нужно только строго следовать инструкции и выполнять все работы предельно аккуратно. Результатом усилий станут надежные и качественные соединения.
