Инструкция как сделать сварочный инвертор

Периодически, чаще или реже, в домашнем хозяйстве возникает необходимость в сварочных работах. Так что идея сварочного инвертора, так сказать, вынашивалась годами. Если будете четко следовать нашей инструкции, то изготовление сварочного аппарата займет у вас примерно пять-шесть часов. А вот в случае, если вы понятия не будете иметь, о чем вообще речь, лучше, конечно же, приобрести себе готовый инвертор. На сегодняшний день качественные устройства в магазинах стоят от пяти до десяти тысяч рублей.

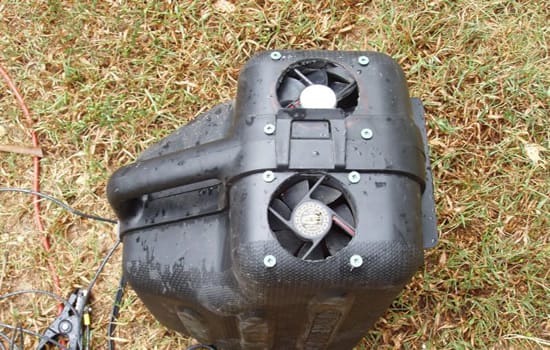

Сварочный инвертор своими руками

Сварочный инвертор своими руками

Важно! Отдельные моменты данной инструкции отличаются повышенной сложность! Будьте внимательны.

Первый этап: подготавливаем основу для нашего самодельного инвертора

Что же послужит основой нашего инвертора? Ответ прост: это обычный трансформатор от такой же обычной микроволновой печи. Из чего состоит такой трансформатор? Из пары катушек медного провода, покрытого эмалью, который наматывается на железную сердцевину. Соответственно, первая из обмоток является первичной, а вторая — вторичной. Все просто, идем дальше.

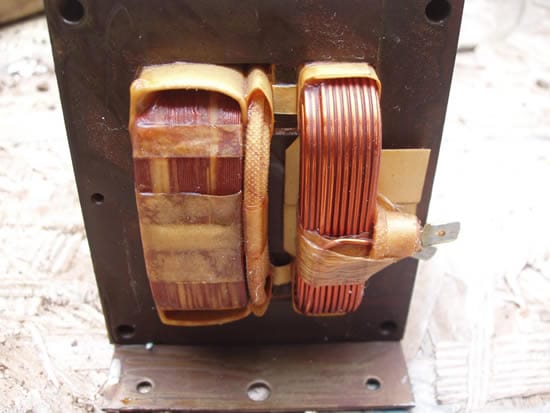

Для основы инвертора подойдет трансформатор

Для основы инвертора подойдет трансформатор

Количество витков на каждой из катушек отличается. Так, к электрической сети подключается первичная обмотка, далее под воздействием индукции во вторичной обмотке образуется ток (к слову, напряжение этого тока меньшее, нежели в первичной обмотке, а вот ампераж существенно больший).

Второй этап: уменьшаем количество витков

Снижение количества витков необходимо по той причине, что в трансформаторе, извлеченном из печи СВЧ, возникающее напряжение достигает две тысячи вольт. На картинке, сопровождающей данный этап, можно отчетливо увидеть, как выглядит этот самый трансформатор, мы же намерены немного его усовершенствовать. Итак, мы поставили перед собой две цели:

  1.  Повысить ток.
  2.  Понизить напряжение.

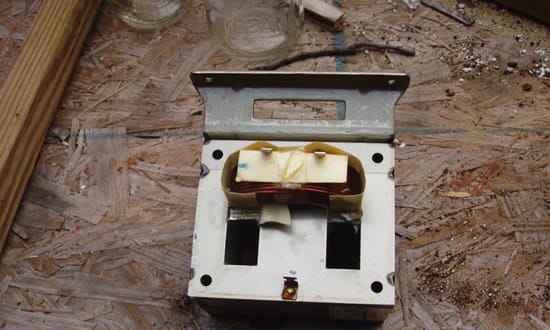

Подготавливаем трансформатор

Подготавливаем трансформатор

Любой опытный сварщик вам скажет, что заниженный ток очень плохо влияет на качество сваривания, а чересчур высокая сила тока не только спалит электрод, но и изувечит металл.

Итак, приступаем к перематыванию вторичной обмотки. Делать это необходимо виток к другому витку, но использоваться будет другой провод, покрытый эмалью. Но предварительно необходимо аккуратно разрезать старую обмотку в нескольких местах и бережно извлечь ее из катушки. Все необходимо делать с предельной осторожностью, дабы случайно не повредить первичную обмотку.

Мы преднамеренно не упоминали ни о толщине нового изолированного провода, ни о количестве витков, поскольку оба показателя будут зависеть от конкретной модели трансформатора и просчитать все это достаточно просто: вам понадобится обычный школьный учебник по физике или же специальный онлайн-калькулятор.

Также не стоит забывать о том, что после того, как новая обмотка будет готова, ее в обязательном порядке следует покрыть токоизоляционным лаком. Идем дальше.

Третий этап: крепим трансформаторы и соединяем катушки

Далее нам необходимо подыскать емкость, которая послужила бы корпусом нашему самодельному сварочному инвертору. Мы, к примеру, остановились на следующем варианте.

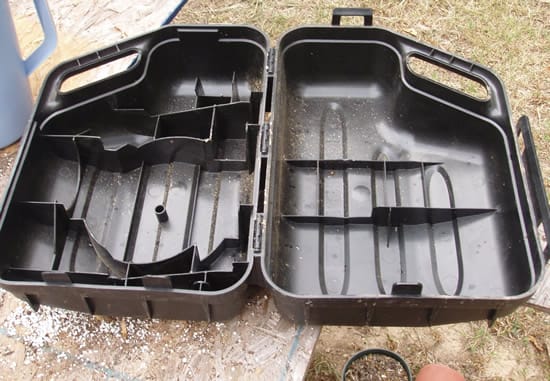

Корпус для сварочного инвертора

Корпус для сварочного инвертора

Затем мы крепим оба трансформатора, они должны находиться друг за другом, в таком случае показатель понижение силы тока составит как минимум пятьдесят ампер. Что делать дальше? Соединять первичные и вторичные обмотки. Таким образом, первичные обмотки должны размещаться строго параллельно, а вот вторичные можно последовательно. В результате мы получаем примерно следующие показатели:

  1. Приблизительно шестьдесят ампер под нагрузкой.
  2. Около тридцати восьми вольт у выхода.

Четвертый этап: заботимся о системе охлаждения

По обоим бокам корпуса нашего инвертора мы приделываем два вентилятора, функционирующих на вытяжку и питающихся от блоков питания самого обычного персонального компьютера. Кроме того, мы должны позаботиться и о входных отверстиях. Для этой цели в днище коробки мы высверливаем несколько десятков сквозных отверстий, сквозь которые, собственно, и будет поступать в устройство воздух.

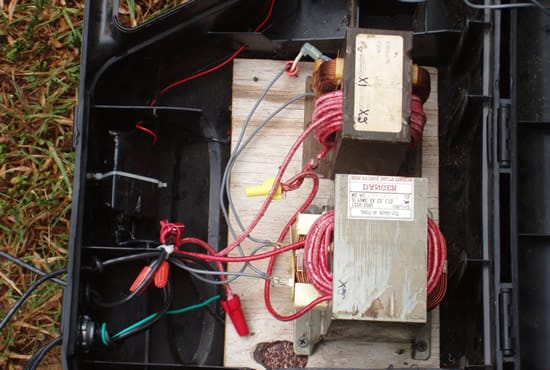

Делаем отверстия для циркуляции воздуха в инверторе

Делаем отверстия для циркуляции воздуха в инверторе

Массу для кабелей, а также держак можно свободно найти в любом магазине электрических товаров, но если у вас есть желание, то можете также изготовить их самостоятельно. Примерно так будет выглядеть ваш сварочный инвертор в рабочем состоянии.

 О баллоне и пистолете

Итак, мы с вами разобрались, насколько просто изготовить сварочное устройство в домашних условиях. Теперь же перед нами встала задача касательно резервуара для защитного газа. Что для этого потребуется? Практически ничего: специальный баллон или же, за неимением оного, старый углекислотный баллон от огнетушителя. Но это все лишь варианты, а мы рекомендуем вам самостоятельно приобрести необходимого размера баллон.

Как использовать самодельный инвертор правильно

После подключения к электросети контроллер в автоматическом режиме задает величину сварочного тока. Если после этого напряжение проводов не будет превышать сто вольт, то, скорее всего, это верный признак неисправности устройства.

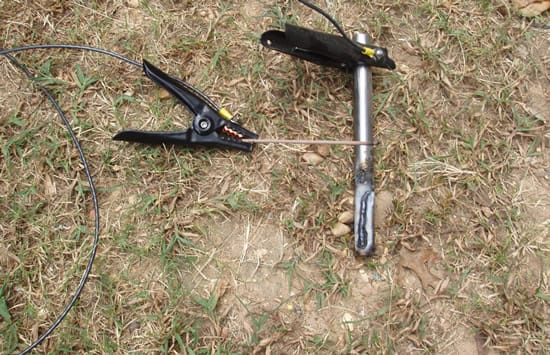

Провода и электрод

Провода и электрод

Также подумайте об использовании дополнительного вентилятора для охлаждения. Он должен быть установленным непосредственно на корпусе устройства.

К слову, инвертор намного проще в эксплуатации, нежели трансформаторное устройство. В первую очередь, это выражается в более высоком качестве шва. Более того, при помощи самодельного сварочного инвертора вы сможете сваривать как черный, так и цветной металл, а также заготовки из тонкого листа. Надеемся, если вы такой же опытный сварщик, как и умелый мастер на все руки, то вам не потребуются дополнительные уроки.

Если будете четко следовать нашей инструкции, то вы за несколько часов изготовите сварочный аппарат своими силами, используя для этого только подручные материалы. К слову, подобная конструкция обойдется вам максимум в тысячу рублей, так что подумайте, стоит ли покупать инвертор в магазине.

В качестве заключения

Итак, мы с вами рассмотрели схему того, как можно сделать сварочный инвертор своими руками из подручных средств. Как оказалось, какого-либо особого оборудования или специфических материалов для этого не потребовалось — достаточно только пары-тройки вещей, которые есть дома у каждого из нас, и прямых рук. Все остальное лишь дело техники.
