Типовые схемы разводки отопления в частном доме: полная классификация вариантов устройства

Проживание в своем доме на земле дает ряд преимуществ, среди которых возможность устройства системы отопления, эксплуатируемой в автономном режиме. Грамотно подобранная и смонтированная разводка отопления в частном доме позволяет организовать быстрый, равномерный обогрев всех комнат. Контроль расхода топлива, рассчитываемого в соответствии с погодными условиями, обеспечивает снижение затрат на отопление. На практике используется несколько проверенных схем отопления, отличающихся по типу циркуляции теплоносителя (чаще всего воды), а также по способу разводки магистральных труб. В большинстве жилых объектов осуществляют монтаж однотрубной, двухтрубной, лучевой или «ленинградской»  системы отопления. Каждая схема разводки отопления частного дома имеет свои особенности, на которые обращают внимание при проектировании инженерных коммуникаций.

Способы циркуляции воды в системах отопления

Движение жидкости по замкнутому контуру (контурам) может происходить в естественном или принудительном режиме. Вода, нагретая отопительным котлом, устремляется к батареям. Эту часть контура отопления называют прямым ходом (током). Попав в батареи, теплоноситель остывает, и направляется обратно в котел для нагрева. Этот промежуток замкнутого маршрута называют обратным ходом (током). Для ускорения циркуляции теплоносителя по контуру применяют специальные циркуляционные насосы, врезаемые в трубопровод на «обратке».

Важно! Выпускаются модели отопительных котлов, в конструкции которых предусмотрено наличие подобного насоса.

Естественная циркуляция теплоносителя

При естественной циркуляции движение воды в системе идет «самотеком». Это возможно за счет физического эффекта, проявляющегося при изменении плотности воды. Горячая вода имеет меньший показатель плотности. Жидкость, идущая по обратному ходу, имеет большую плотность, а потому легко вытесняет уже нагревшуюся в котле воду. Горячий теплоноситель устремляется вверх по стояку, а далее распределяется по горизонтальным магистралям, проведенным под небольшим уклоном, составляющим не более 3-5 градусов. Наличие уклона и позволяет двигаться жидкости по трубам самотеком.

Схема системы отопления с естественной циркуляцией

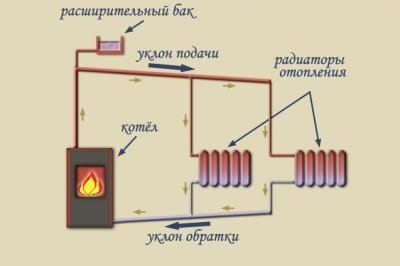

Схема автономной системы отопления дома с естественной циркуляцией воды (теплоносителя). Трубопровод прокладывается под уклоном, составляющим не более 5 градусов

Важно! Схема отопления, основанная на естественной циркуляции теплоносителя, является самой простой, а потому ее легко реализовать на практике. К тому же в этом случае не требуется наличие других коммуникаций. Однако подходит этот вариант лишь для частных домов небольшой площади, так как длина контура ограничена 30 метрами. К недостаткам можно отнести и необходимость монтажа труб большего диаметра, а также низкое давление в системе.

Принудительная циркуляция теплоносителя

В автономных отопительных системах с принудительной циркуляцией воды (теплоносителя) по замкнутому контуру присутствует в обязательном порядке циркуляционный насос, который обеспечивает ускоренный ток нагретой воды к батареям, а остывшей – к нагревательному прибору. Движение воды возможно из-за разности давлений, возникающей между прямым и обратным током теплоносителя. При монтаже данной системы не требуется соблюдать уклон магистрали трубопровода. В этом заключается преимущество, а вот существенный недостаток кроется в энергозависимости такой отопительной системы. Поэтому на случай отключения электричества в частном доме должен быть генератор (мини-электростанция), который обеспечит функционирование системы отопления в экстремальной ситуации.

Схема системы отопления с принудительной циркуляцией

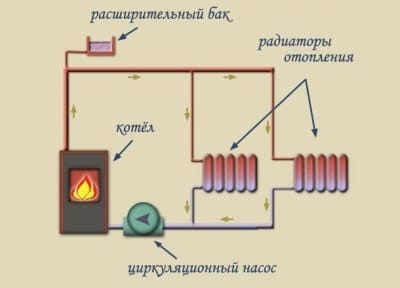

Схема организации системы отопления дома, в которой циркуляция теплоносителя обеспечивается циркуляционным насосом, врезаемым в трубопровод обратного тока

Важно! Схему с принудительной циркуляцией воды в качестве теплоносителя можно использовать при монтаже отопления в доме любой площади. При этом выбирается насос подходящей мощности и обеспечивается его бесперебойное электропитание.

Схема однотрубной разводки

В отопительной системе данного типа нагретый теплоноситель последовательно протекает по всем  радиаторам, отдавая при этом приборам часть тепловой энергии. Эту схему предпочитают выбирать в том случае, если для устройства системы обогрева помещения выделен небольшой бюджет. Ведь для прокладки однотрубной системы понадобится минимальное количество труб, а также сопутствующих расходных материалов. Однако нельзя не указать и на ряд недостатков, характерных для однотрубной системы отопления с верхней разводкой, а именно:

  • отсутствие возможности осуществления раздельного регулирования уровнем теплоотдачи для каждого отдельного радиатора;
  • снижение количества отдаваемого батареями в помещение тепла по мере их удаления от отопительного котла.

Ленинградка: усовершенствованная однотрубная система

«Ленинградская» схема отопления разработана с целью решения проблемы независимой регулировки уровня теплоотдачи каждой отдельной батареи. В однотрубной системе вода идет через все установленные радиаторы последовательно. Установка запорных кранов на каждую батарею и монтаж байпаса (обходной трубы) позволяет обеспечить циркуляцию теплоносителя при отсекании какого-то отопительного прибора.

Однотрубная разводка системы отопления "Ленинградка"

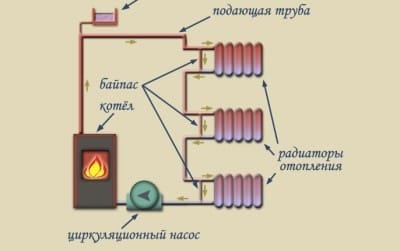

Однотрубная разводка системы отопления «Ленинградка» позволяет обеспечить отключение отдельных радиаторов с помощью запорных кранов, при этом движение теплоносителя продолжается по обходной трубе

Варианты устройства двухтрубной системы

Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах. При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.

Вертикальная система водяного отопления с нижней разводкой

Устраивают ее следующим образом:

  • От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
  • Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
  • От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

Важно! При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из  трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной системы отопления с нижней разводкой

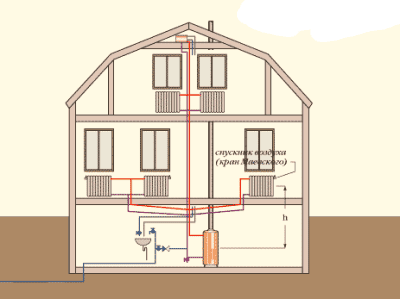

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по  магистральному трубопроводу. Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Схема двухтрубной системы отопления с верхней разводкой

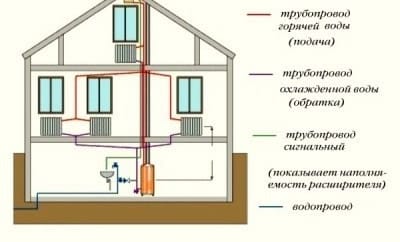

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

  • Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
  • Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
  • Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Три схемы устройства горизонтальной двухтрубной системы отопления

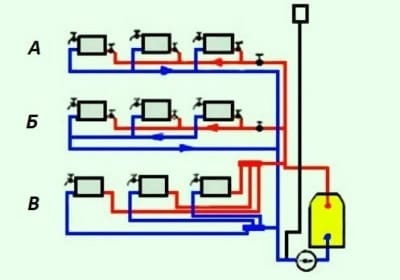

Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей

При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.
