Монтаж электрического теплого пола своими руками под ламинат — инструкция

Нагреваемый электрический пол создает неповторимую комфортную атмосферу в любой комнате вашего дома. Он может использоваться в различных типах помещений, например в ванных комнатах или в детских. Кроме того, нагреваемый электрический пол может накрываться любыми типами финишных покрытий для пола, например, чрезвычайно популярным у нас в стране ламинатом.

Теплый пол своими руками

Теплый пол своими руками

Теплый пол под ламинат очень подойдет, например, для детской комнаты. Ваш ребенок сможет играть на полу круглый год и вам не придется стелить дополнительные коврики или маты.

Нагреваемый пол под ламинатом, смонтированный в спальной позволит вам начинать свой день с самых приятных ощущений, встречая утро с ощущением ласкового тепла под босыми ногами.

Монтаж нагреваемого пола под ламинат вы вполне можете провести своими собственными руками, без привлечения мастеров-стройтелей. Рассмотрим алгоритм его монтажа.

Необходимые инструменты и материалы:

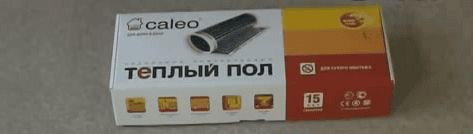

Собственно сам нагреваемый электрический пол.

Для монтажа нам понадобятся:

Собственно сам нагреваемый электрический пол.

Собственно сам нагреваемый электрический пол.

В коробке вы найдете инструкцию по эксплуатацию, рулон нагреваемого электрического пола, электрические соединительные кабели, а также комплект изоляции из битума для защиты контактных зажимов.

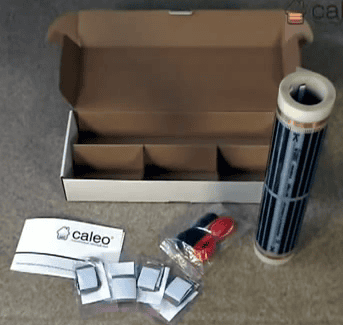

Комплект теплого пола

Комплект теплого пола

Также вам нужно дополнительно приобрести терморегулятор

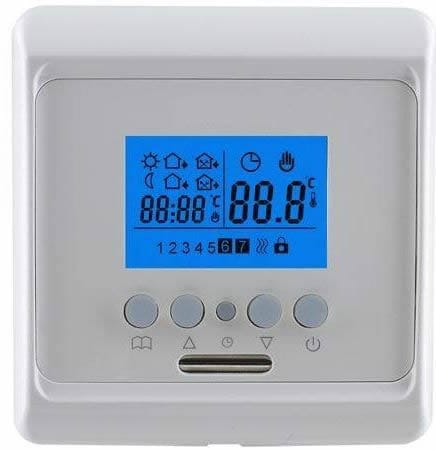

Терморегулятор  - фото

Терморегулятор — фото

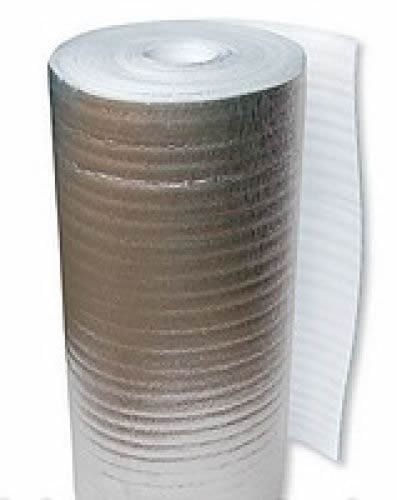

Теплоотражающая пленка для нагреваемого пола. Ее можно отличить по характерному фольгированному слою.

теплоотражающая пленка для нагреваемого пола - фото

теплоотражающая пленка для нагреваемого пола — фото

Также запаситесь пленкой на основе полиэтилена или подложкой под ламинат, совместимой с нагреваемыми полами, скотчем, монтажным ножом, плоскогубцами и отверткой.

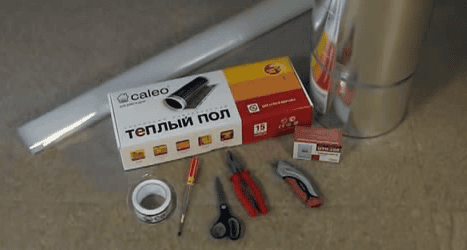

Необходимые инструменты

Необходимые инструменты

Проводим подготовительные работы

Рассчитываем площадь поверхности пола, ту часть, на которую мы будем укладывать нагревательную пленку. Не стоит размещать пленку под низкостоящими стационарными предметами мебели.

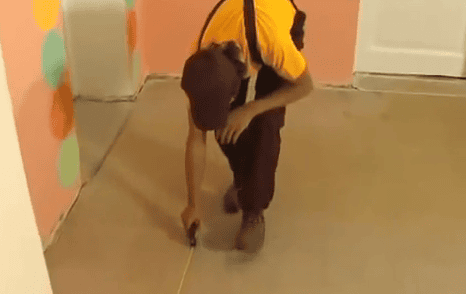

Раcсчитываем площадь поверхности пола

Раcсчитываем площадь поверхности пола

Вы можете составить чертеж вашего будущего теплого пола на миллиметровой бумаге.

Опередите в каком месте будет располагаться терморегулятор вашего теплого пола.

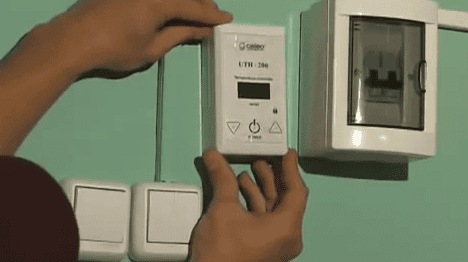

Расположение терморегулятора для теплого пола

Расположение терморегулятора для теплого пола

Укладываем теплоотражающий материал

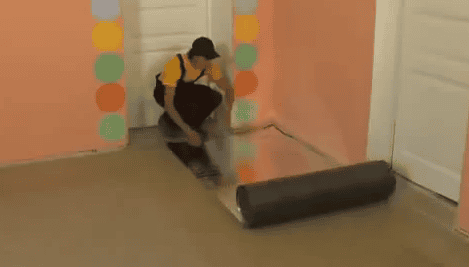

Для повышения уровня теплоизоляции вашего помещения размещаем на полу теплоотражающий материал.

Размещение теплоизолирующего материала

Размещение теплоизолирующего материала

Фиксируем теплоотражающий материал с помощью степлера или металлизированного скотча.

Крепление теплоизоляции

Крепление теплоизоляции

В любом случае полосы теплоотражающего материала между собой необходимо также скрепить скотчем.

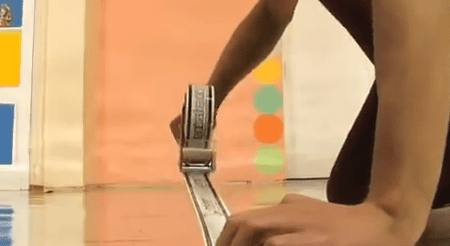

Крепление теплоизоляционного материала между собой

Крепление теплоизоляционного материала между собой

Вот так выглядит поверхность пола, покрытая теплоотражающим материалом, скрепленным скотчем.

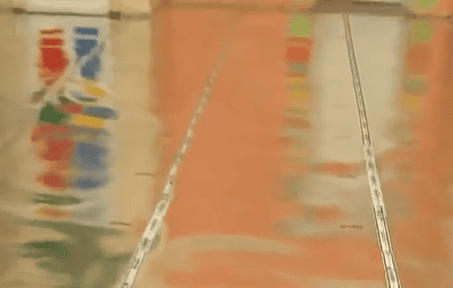

Поверхность пола на данный момент

Поверхность пола на данный момент

Укладка электрического теплого пола

Расстилаем термопленку согласно разработанной схеме укладки. Обратите внимание, что медная полоса на термопленке должна находиться внизу.

Расстилаем термопленку по поверхности пола

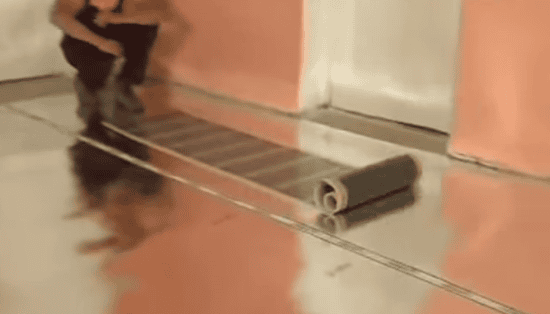

Расстилаем термопленку по поверхности пола

При необходимости, отрезаем куски термопленки в местах, указанных производителем.

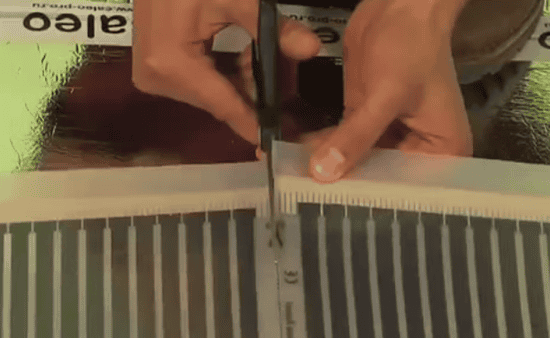

Обратите внимание как правильно обрезать термопленку

Обратите внимание как правильно обрезать термопленку

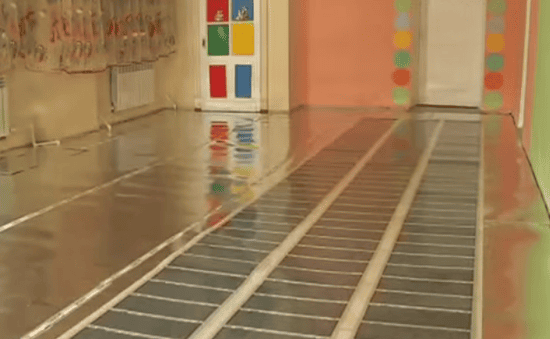

Размещаем отрезанные листы согласно разработанной схеме укалдки.

Фото - размещение нагревательных элементов теплого пола

Фото — размещение нагревательных элементов теплого пола

Подключаем изоляцию

Теперь листы термопленки, разложенной по полу необходимо подключить к электрическим кабелям и провести изоляцию мест расположения электрических контактов.

Изоляция контактов нагреваемого электрического теплого пола представляет собой специальные битумные наклейки, разделяющиеся на две части.

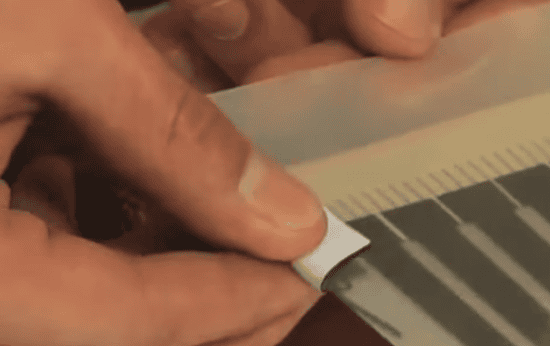

Изоляция контактов

Изоляция контактов

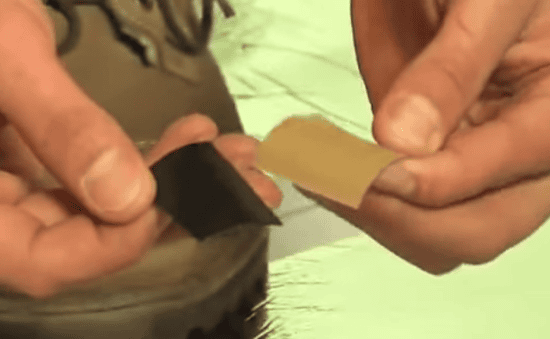

Изолируем с помощью битумной наклейкой места, где вы произвели разрезание медной шины.

Изоляция контактов - фото

Изоляция контактов — фото

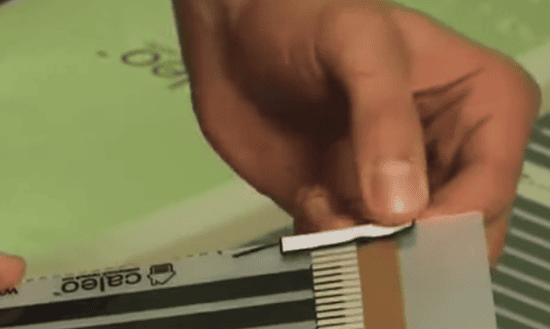

Обратите внимание, что накладываемая изоляция должна по всей длине среза закрывать медную поверхность и контакты, ведущие к элементам из темного материала на нагреваемом — электрическом полу.

Закрываем с помощью изоляции всю медную поверхность и контакты

Закрываем с помощью изоляции всю медную поверхность и контакты

Размещаем контакты в местах, где вы хотите в дальнейшем подсоединить провода электрического питания.

Присоединяем провода электрического питания

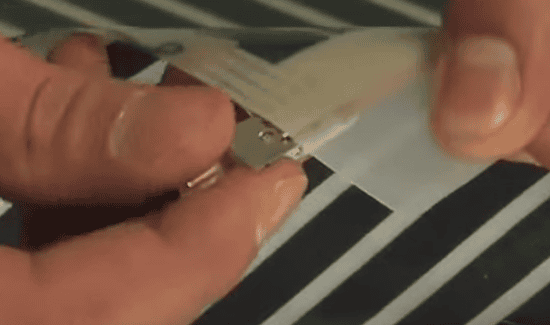

Присоединяем провода электрического питания

Располагаем контакт так, чтобы одна его сторона находилась внутри слоя нагревательной пленки. Вторя сторона контакта при этом должна располагаться поверхполосы из медной фольги.

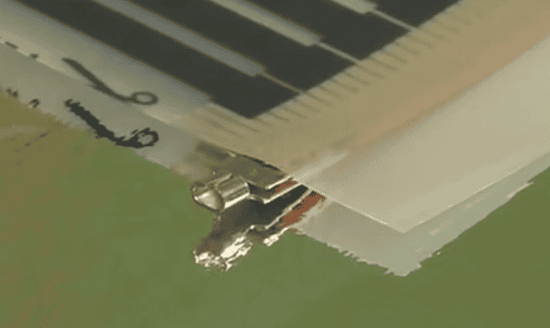

Расположение контактов

Расположение контактов

С использованием пассатижей плотно зажимаем контакт, обеспечивая его надежную фиксацию.

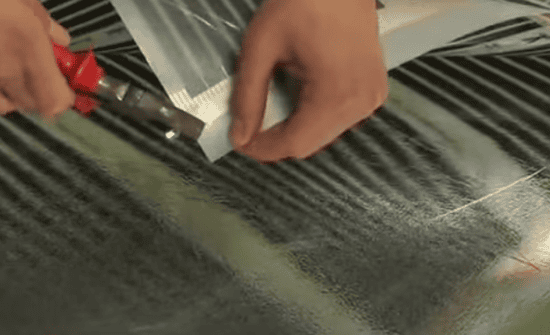

Фиксируем контакты

Фиксируем контакты

Фиксируем слои нагреваемого электрического пола между собой скотчем, также прикрепляем полосы к теплоотражающему материалу. Исключаем возможность сдвига слоев.

Фиксируем слои скотчем

Фиксируем слои скотчем

Вкладываем зачищенный конец электрического кабеля в соответствующее отверстие контакта.

Присоединяем электрический кабель

Присоединяем электрический кабель

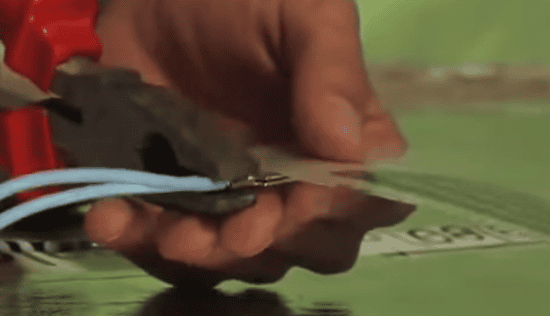

Фиксируем провода в отверстии контакта с помощью пассатижей.

Фиксируем провода в отверстии контакта с помощью пассатижей.Фиксируем провода в отверстии контакта с помощью пассатижей.

Фиксируем провода в отверстии контакта с помощью пассатижей.

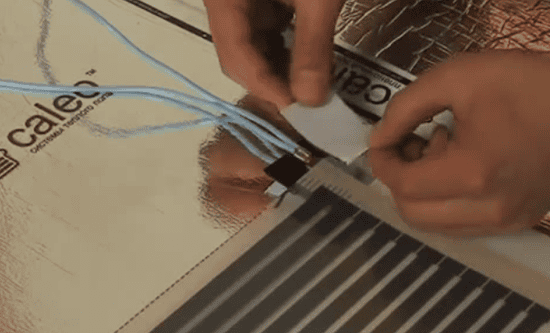

Фиксируем все места присоединения проводки к нагреваемому электрическому пола при помощи битумных наклеек.

Присоединяем электрический кабель к проводам

Присоединяем электрический кабель к проводам

Подключаем регулятор температуры

С помощью терморегулятора мы можете существенно экономить энергию, потребляемую вашим теплым полом, включая его только в то время и на ту температуру, какую необходимо.

В комплект поставки вашего нагреваемого электрического пола обычно входит датчик температуры. Установите его под пленку на нагревательный элемент черного цвета.

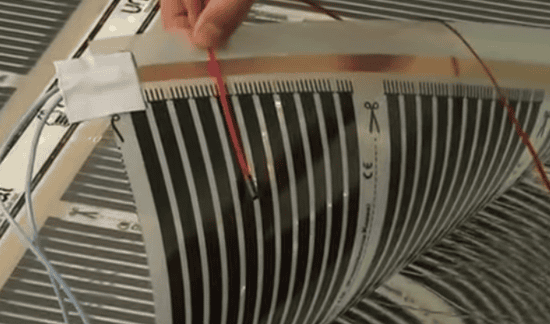

Установка датчика температуры под пленку

Установка датчика температуры под пленку

Зафиксируйте датчик на пленке отрезком изоляционнной наклейки из битума.

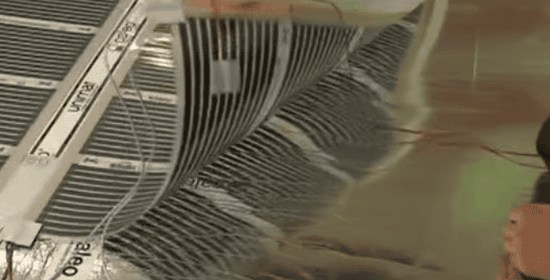

Чтобы температурный датчик не нарушал поверхность окончательного напольного покрытия – сделайте под него вырез в слое теплоотражающего материала.

Делаем вырез в теплоизоляционном материале

Делаем вырез в теплоизоляционном материале

Также в целях обеспечения ровности ламината делаем вырезы в слое теплоотражающего материала, под контакты и провода.

Вырезы в изолирующем слое можно сделать и под пучки проводов.

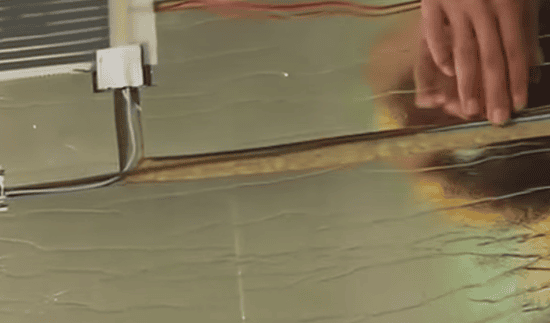

Делаем вырезы под электрический кабель

Делаем вырезы под электрический кабель

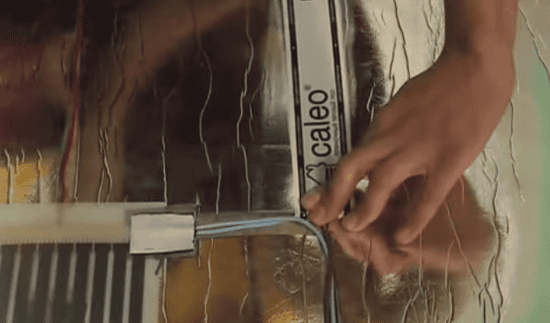

Провода, размещенные в углублениях необходимо зафиксировать скотчем.

Фиксируем провода скотчем

Фиксируем провода скотчем

Устанавливаем на стену в выбранное место монтажную панель регулятора температуры.

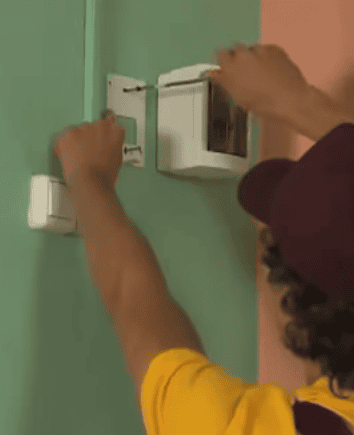

Устанавливаем панель терморегулятора

Устанавливаем панель терморегулятора

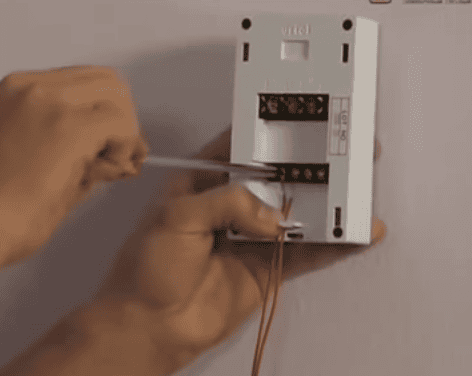

Согласно обозначенной на терморегуляторе схеме подключения фиксируем соединительные провода.

Подключаем провода - фото

Подключаем провода — фото

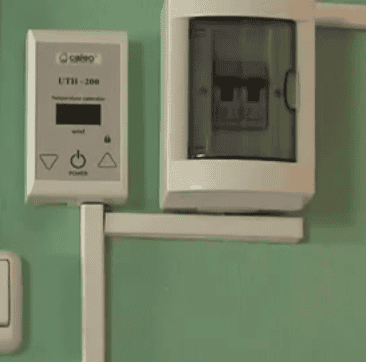

Для мощных систем нагреваемого электрического пола рекомендуется подключение терморегулятора к проводке через отдельный автоматический выключатель.

Подключаем автоматический выключатель

Подключаем автоматический выключатель

Проверка работоспособности  и тестирование системы нагреваемого пола.

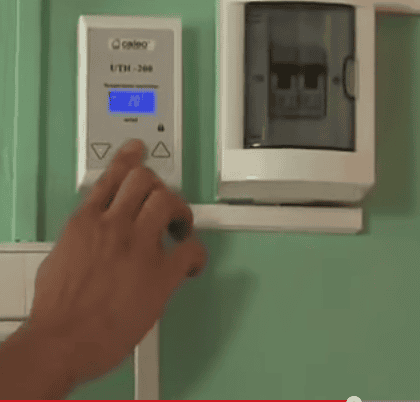

Включаем терморегулятор систему нагреваемого пола.

Включаем терморегулятор

Включаем терморегулятор

Производим проверку нагрева каждой полосы уложенного теплого электрического пола.

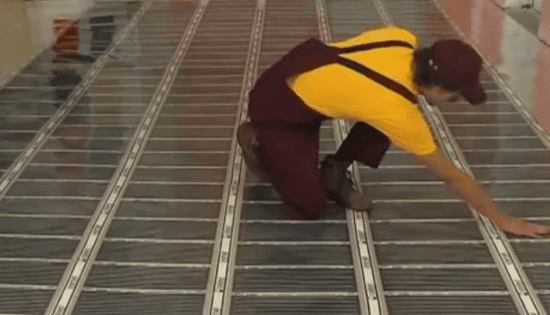

Проверка электрического теплого пола на работоспособность

Проверка электрического теплого пола на работоспособность

Особенно тщательно проверяем места соединений. Они не должны искрить и чрезмерно нагреваться.

Развертываем на поверхности пола полиэтиленовую плену. Вы можете заменить ее любой подложкой под ламинатную доску, которая допускается к использованию вместе с нагреваемыми полами.

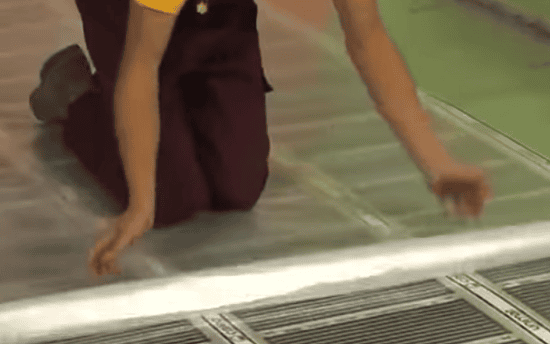

Далее укладываем на полиэтиленовую пленку

Далее укладываем на полиэтиленовую пленку

Приступайте к укладке финишного напольного покрытия –например  ламинатной доски.

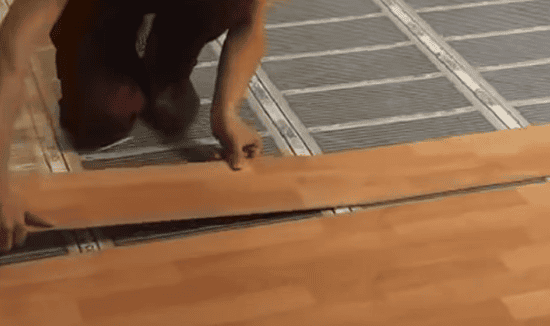

Укладка ламината на теплый пол

Укладка ламината на теплый пол

Проводите сборку ламинатных досок с особой тщательностью, чтобы не нанести повреждения уложенному нагреваемому электрическому полу.
