Делаем трубогиб профильной трубы своими руками: лучшие примеры самодельных конструкций

С необходимостью гибки труб обычно сталкиваются при строительстве арочных теплиц из поликарбоната, козырьков и навесов, а также при монтаже систем отопления, горячего и холодного водоснабжения. Компании, профессионально занимающиеся данными видами строительных работ, покупают специальные станки заводского производства, которые окупаются в ходе постоянного интенсивного эксплуатирования. Мастера-любители предпочитают сделать трубогиб профильной трубы своими руками, используя при этом имеющийся подручный материал и подходящие автозапчасти. Приспособления разной степени сложности позволяют согнуть трубу под нужным углом в точном соответствии с заданной градусной мерой. При этом удается избежать появления изломов, различных деформаций и повреждений.

Простой способ сгибания труб малого диаметра

Тонкие профильные трубы диаметром 20 мм и менее можно согнуть с помощью простейшей конструкции. Самодельный трубогиб изготавливается из бетонной плиты, в которой пробуриваются отверстия и в них вбиваются стальные штыри по схеме, изображенной на картинке.

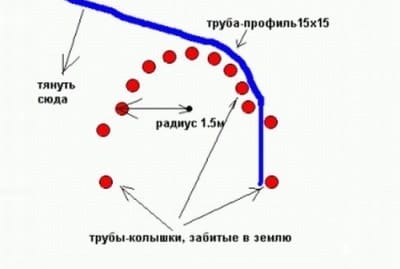

Схема самодельного трубогиба

Схема самодельного трубогиба, изготавливаемого из бетонной плиты и металлических штырей

Стоит заметить, что расстояние между стальными штырями должно быть не более 50 мм. Процесс сгибания трубы выглядит следующим образом:

  • один из концов профильной трубы закрепляют между двумя крайними штырями;
  • взявшись крепко за другой конец трубы и, приложив усилия, начинают ее изгибать вокруг остальных металлических штырей, вбитых в плиту полукругом;
  • после завершения процесса сгибания второй конец трубы также закрепляют между двумя другими штырями, расположенными особым образом.

Важно! Чтобы зафиксировать трубу в новой конфигурации, к ее концам приваривают временную перемычку. Это может быть обычный металлический прут, который демонтируется после того, как изогнутую трубу приварят к штырям, закрепленным в фундаменте постройки.

Если нет бетонной плиты, то, как сделать трубогиб подобной конструкции? Можно штыри вбить прямо в грунт и попробовать согнуть пару-тройку труб. Однако, для изменения формы профильных труб, имеющих больший диаметр, нужны более надежные и удобные приспособления.

Изготовление гидравлического трубогиба своими руками

Порядок работ следующий:

  • Берут лебедку и пару роликов, радиус которых должен соответствовать диаметру профильной трубы, подвергаемой изгибу.
  • Из металлических прутьев сваривают штатив произвольного размера, напоминающий по форме перевернутую заглавную букву Т.
  • Один из этих роликов вместе с лебедкой закрепляют в нижней части сваренного штатива, объединяя их крепкой цепью.
  • Немного выше устанавливают второй ролик. Один конец профильной трубы зажимают между роликами, а второй конец при этом кладут на лебедку.
  • После приведения лебедки в действие труба изгибается. Чтобы защитить профиль от возможной деформации, рекомендуют перед сгибом засыпать в полость трубы крупнозернистый песок.

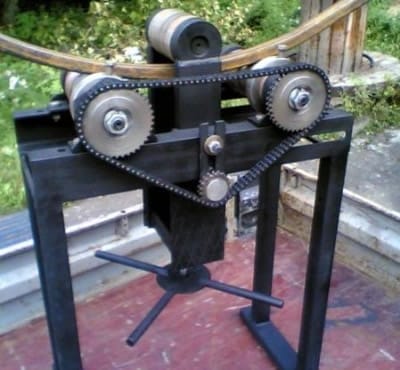

Самодельный трубогиб для гибки профильной трубы

От расположения нижних роликов трубогиба относительно центра платформы зависит угол изгиба профильной трубы. Под давлением верхнего ролика труба прогибается по заданному радиусу

Важно! На данном самодельном станке удобнее работать вдвоем с помощником, потому что один человек должен тянуть трубу, приводя для этого лебедку в движение, а второй — подталкивать изделие.

Как усовершенствовать конструкцию самодельных трубогибов?

Гидравлические самодельные трубогибы для профильной трубы можно модернизировать, подсоединив к их конструкции двигатель, оснащенный мотор-редуктором, способным приводить в движение ролики с помощью цепной передачи. Станок с автомобильным домкратом, установленным вместо верхнего ролика, способен работать с трубами разного диаметра. При этом домкрат позволяет регулировать степень давления на участок трубы, а также устанавливать необходимую высоту. Если поставить и двигатель, и домкрат, то можно открывать малое предприятие по выпуску заготовок профильных труб, согнутых под разными по величине углами.

Сконструировать одну из моделей, изображенных на нижерасположенных фотографиях, можно без проблем любому мастеровому человеку.

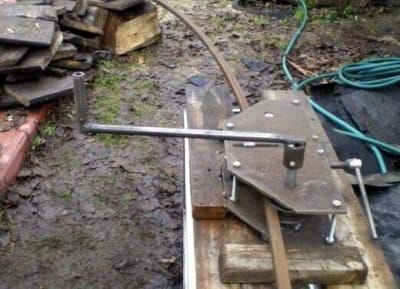

Модель ручного трубогиба

Модель ручного трубогиба, изготовленного мастером-любителем в гаражных условиях

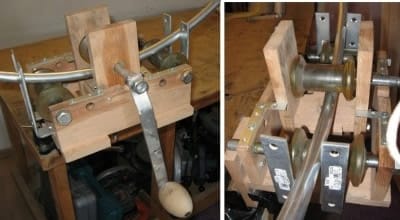

Аналогичное приспособление позволяет согнуть профильную трубу под любым углом, при этом рабочий тратит минимум физических усилий

Аналогичное приспособление позволяет согнуть профильную трубу под любым углом, при этом рабочий тратит минимум физических усилий

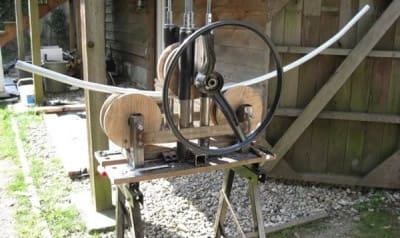

В основе данного самодельного трубогиба использованы круги из фанеры

В основе данного самодельного трубогиба использованы круги из фанеры разного диаметра. Профильная труба пропускается между ними, изгибаясь под заданным градусом

Какие виды промышленных трубогибов существуют?

Если трубогиб ручной своими руками сделать не из чего или не удается, то можно купить модель заводского исполнения. Компактные приспособления позволяют согнуть изделие непосредственно на строительном объекте.

При работе с ручными трубогибами человеку приходится прикладывать физическую силу. Стационарные станки, используемые крупными строительными компаниями, позволяют минимизировать участие рабочего в процессе деформации изделий.

В данный момент на рынке представлено множество моделей трубогибов, выпущенных известными и малоизвестными производителями. Можно выбрать модель трубогиба, реализуемую по вполне доступной цене. Если тратить деньги на заводскую модель не хочется, то, как сделать трубогиб своими руками, вы уже знаете. Не стоит мучиться в том случае, если инструмент нужен для разового использования. Ведь трубогиб можно взять в аренду у знакомых или фирм, специализирующихся на данном виде бизнеса.
