Подключение дымохода к напольному газовому котлу: внутренний и внешний вывод трубы

В газовом котле, как и в любом другом отопительном приборе, работающем с огнем, при сгорании топлива выделяются газы. По своему химическому составу они очень опасны для человека. Поэтому грамотно обустроенный дымоход для газового котла можно считать необходимым условием его безопасного использования. Рассмотрим основные аспекты правильного монтажа дымоотводящего канала и разберемся, какие требования к данному процессу предъявляются.

Перечень требований к дымоходу для котла

Для отвода отработанных газов и подачи в котел воздуха, необходимого для процесса горения, используется специальное оборудование. Внешне оно представлено чаще всего в виде шахты, внутри которой установлена труба.

Конструкция должна соответствовать ряду требований:

  • Установка дымохода выполняется строго в вертикальном положении. Не допустимо наличие расширений или сужений внутри дымоотводящего канала.
  • Устройство изготавливается только из неплавящихся и негорючих материалов.
  • На сооружении не должно быть трещин и других механических повреждений, через которые продукты горения могут попасть в помещение.
  • При монтаже конструкции используются только высококачественные устойчивые к высоким температурам герметики.
  • Диаметр и высота трубы должны соответствовать выходным параметрам котла, иначе будет невозможно добиться достаточной тяги.

Устройство дымоотводящей системы

Для грамотного подключения необходимо познакомиться с устройством стандартных дымоходов для газовых котлов. Конструкция включает в себя несколько основных элементов:

  • газоход, с помощью которого котел подключается к дымоотводящей системе;
  • фрагменты приставной конструкции;
  • располагающийся в нижней части трубы ревизионный лючок, который предназначен для осмотра и чистки дымохода;
  • кронштейны для крепления устройства к стене.

При монтаже могут понадобиться и дополнительные элементы: отводы, тройники и хомуты. Если фрагменты конструкции вставляются один в другой, хомуты не нужны. В процессе проектирования и установки нужно строго придерживаться требования не обустраивать более трех поворотов дымоотводящего канала.

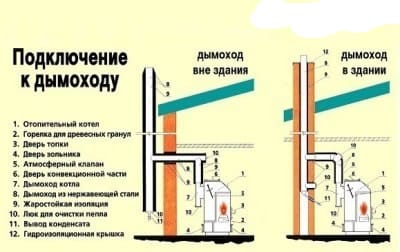

Дымоотводящий канал для газового котла

Дымоотводящий канал для газового котла может быть обустроен внутри здания или снаружи (кликните для увеличения). Для каждого из вариантов разработаны стандартные схемы подключения, которых следует придерживаться при монтаже

Дымоход для газового котла может быть наружным или внутренним. Существуют стандартные схемы подключения как первых, так и вторых. В соответствии с ними выполняется установка. Если же приходится выбирать нестандартный вариант, он обязательно должен соответствовать всем нормативам. При любой схеме подключения горизонтальный участок дымохода должен иметь уклон в сторону котла не менее 3° на метр.

Монтаж и последующее подсоединение газового котла к дымоходу лучше всего доверить специалистам. Ошибки в его обустройстве чреваты серьезными проблемами в последующей эксплуатации. Если работы выполняются самостоятельно, обязательно учитываются следующие факторы:

  • Подключение нескольких отопительных приборов к одному дымоотводу посредством совмещения труб недопустимо. Иначе продукты сгорания попадут в помещение.
  • Запрещается соединять элементы из оцинкованной трубы и кирпича, асбеста и алюминия.
  • Работы должны выполняться только после проведения предварительных расчетов, чтобы обеспечить соответствие размеров дымохода параметрам газового котла.
  • Стандартная высота дымохода составляет не менее пяти метров.
  • При монтаже на плоской крыше устройство должно возвышаться над нею как минимум на 1,5 м.
  • Высоту трубы, чья ось расположена на расстоянии 1-3 м от кровли, определяют по уровню конька.
  • Дымоход, возвышающийся над коньком больше чем на 2 м, обязательно дополнительно фиксируют специальными строительными растяжками.

Также необходимо заметить, что процесс монтажа для наружных и внутренних конструкций несколько различается. Предлагаем вам изучить разницу между ними на примере установки стального дымохода.

Вариант #1 — монтаж дымохода внутри помещения

Начинаем с разметки. Намечаем отверстия под дымовой канал в кровле и перекрытиях. Тщательно сверяем разметку и размер проходного патрубка. Только после этого вырезаем отверстия. Далее начинаем монтаж. Соединяем переходной адаптер с патрубком, отходящим от котла. Устанавливаем ревизию и тройник, закрепляем стальной лист и монтируем основной кронштейн. Теперь можно наращивать трубу до нужных размеров. Если это предусмотрено проектом, используем колена.

Очень аккуратно выполняем переходы через перекрытия. Для соблюдения требований безопасности используем для этих целей специальный патрубок. На дымоотводящий канал надеваем лист оцинкованной стали с вырезанным отверстием, которое немного больше диаметра трубы. Надежно закрепляем лист с обеих сторон к перекрытию. Стыки обязательно усиливаем хомутами, стянутыми болтами или же проволокой. Дымоотводной канал крепим через каждые 2 м настенными хомутами и через каждые 4 м – кронштейнами.

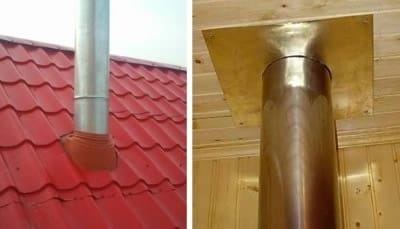

Дымоход для газовых котлов: обустройство прохода через кровлю

Участок прохода через кровлю должен быть обустроен предельно грамотно! Обязательно проводится изоляция мест, где дымоход соприкасается с легко воспламеняемыми материалами

Все участки, где элементы дымохода соприкасаются с легко воспламеняемыми материалами строения нужно качественно изолировать. Проходной патрубок накрываем со всех сторон специальным фольгированным базальтовым матом и промазываем огнеупорной мастикой. В перекрытии по периметру проема укладываем минераловатный утеплитель. После окончания установки проверяем герметичность сооружения. Наносим на швы конструкции обычный мыльный раствор и подключаем котел. Если появляются пузыри, значит, через швы уходят продукты сгорания и нужно герметизировать их снова.

Вариант #2 — вывод дымохода снаружи здания

Размечаем участок вывода дымохода наружу. Тщательно выверяем размеры трубы и разметки, после чего выполняем отверстие. К патрубку газового котла подключаем проходной элемент и выводим дымоход на улицу. Для перехода используем специальный патрубок. Хорошо изолируем отверстие в стене и проходящий через него фрагмент трубы. Закрепляем тройник с ревизией, надеваем заглушку.

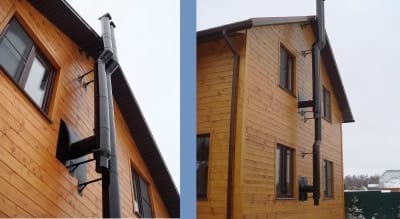

Наружный дымоход для газовых котлов

Наружный дымоход должен быть надежно закреплен к стене здания специальными кронштейнами, которые располагаются не более чем в 2 м друг от друга

Начинаем наращивать трубу, присоединяя к ней новые звенья. Конструкцию надежно закрепляем к стене через каждые 2 метра минимум. Стыки усиливаем хомутами, которые стягиваем болтами или проволокой. Набираем нужную высоту дымохода и заканчиваем работу, установив конусообразный наконечник. Если отводящий канал выполняется из сэндвич трубы, теплоизоляцию выполнять не требуется, если же нет, то начинаем изоляционные работы. По окончанию можно окрасить конструкцию термостойкой краской, чтобы защитить ее от коррозии.

Описанные выше особенности монтажа характерны для напольных отопительных приборов. Дымоходы для настенных газовых котлов лучше всего выполнять из двухконтурных труб. Коаксиальный дымоотвод состоит из двух элементов, один из которых находится внутри другого. Его основное преимущество в том, что по одной из труб отводятся газы, а по другой в котел поступает воздух. Такие системы увеличивают эффективность газового котла и делают его использование более безопасным. Монтируется устройство достаточно просто. Проходной патрубок устанавливается на трубу от котла и выводится наружу.

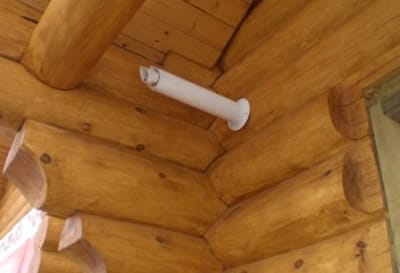

Дымоход для газовых котлов: коаксиальное устройство

Для настенных газовых котлов специалисты рекомендуют использовать коаксиальные конструкции, которые не только гарантируют безопасность эксплуатации, но и повышают эффективность работы отопительного прибора

Приборы отопления, работающие на газе, изначально несут в себе потенциальную опасность для окружающих. Все работы, связанные с монтажом такого оборудования и его подключением, должны выполняться точно и грамотно. Лучше всего, чтобы этим занимались специалисты, прошедшие специальную подготовку, тогда эксплуатация газового котла будет совершенно безопасной.
