Разбор внутреннего устройства и принципа работы самовсасывающего насоса для воды

Для устройства эффективных систем автономного водоснабжения в загородных коттеджах, частных домах и дачных участках необходимы самовсасывающие насосы для воды. Из названия следует, что данное оборудование способно, находясь на небольшом расстоянии, от источника водозабора, поднимать жидкость с глубины, пропуская ее «через себя». Выпускаемые производителями модели отличаются назначением и целым рядом технических характеристик, которые нужно изучать при выборе насоса для бытового использования. Довольно часто самовсасывающие насосы в автономных системах загородного водоснабжения идут вместе с накопительным или мембранным напорным баком. Правда, такой вид оборудования уже называют насосной станцией.

Виды самовсасывающих насосов

Производители выпускают самовсасывающие насосы с встроенным или выносным эжектором. В данном виде насосного оборудования всасывание и подъем жидкости происходит за счет ее разряжения. Во время работы эжекторные установки издают слишком много шума, поэтому для их размещения на участке подбирается специальное помещение, находящееся на достаточном расстоянии от жилого дома. Главное достоинство самовсасывающих насосов с эжектором  заключается в их способности поднимать воду с большой глубины, в среднем составляющей около 10 метров. При этом в источник водозабора опускается подающая труба, а сам насос устанавливается на некотором расстоянии от него. Такое расположение позволяет свободно контролировать работу оборудования, что сказывается на продолжительности срока его использования.

Важно! Для всех моделей бытовых самовсасывающих насосов данного типа важно обеспечить защиту от «сухого хода», провоцирующего поломку агрегата в большинстве случаев.

Ко второму виду оборудования относят самовсасывающие насосы, обеспечивающие подъем воды без эжекторов. В моделях данного типа насосов всасывание жидкости обеспечивается гидравлическим устройством, имеющим специальную многоступенчатую конструкцию. Гидравлические насосы работают бесшумно в отличие от эжекторных моделей, но по глубине забора жидкости они им уступают.

Устройство и принцип действия центробежного насоса

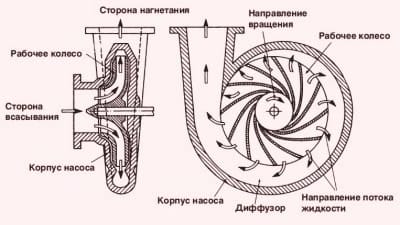

На рисунке представлено устройство самовсасывающего насоса центробежного типа. В корпусе, имеющем спиральную форму, расположено жестко закрепленное колесо, которое состоит из пары дисков с лопастями, вставленными между ними. Лопасти отогнуты в противоположную сторону от направления вращения рабочего колеса. С помощью патрубков определенного диаметра обеспечивается соединение насоса с напорным и всасывающим трубопроводом.

Устройство самовсасывающего центробежного водяного насоса

Так схематично можно представить устройство самовсасывающего центробежного насоса для перекачки воды, используемого в частных домах и на дачах

Принцип действия центробежных самовсасывающих насосов выглядит следующим образом:

  • После наполнения водой корпуса и всасывающего трубопровода рабочее колесо начинает вращаться.
  • Центробежная сила, возникающая при вращении колеса, вытесняет воду от его центра и отбрасывает ее на периферийные участки.
  • За счет создаваемого при этом повышенного давления происходит вытеснение жидкости с периферии в напорный трубопровод.
  • В это время в центре рабочего колеса давление наоборот понижается, что вызывает поступление жидкости через всасывающий водопровод в корпус насоса.
  • По данному алгоритму происходит непрерывная подача воды самовсасывающим насосом центробежного типа.

Важно! В конструкции центробежных насосов может быть от одного до нескольких рабочих колес. Соответственно количеству колес различают одноступенчатые и многоступенчатые насосные установки. Однако количество колес не влияет на общий принцип работы данного оборудования. В любом случае жидкость перемещается под действием центробежной силы, образующейся вращающимися колесами.

Принцип работы самовсасывающего вихревого насоса

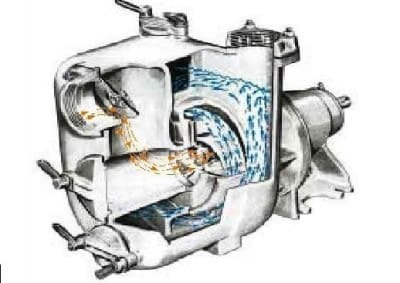

Воздух, показанный на рисунке желтым цветом, всасывается в корпус насоса за счет вакуума, который создается путем вращения импеллера (рабочего колеса). Далее происходит смешивание воздуха, попавшего внутрь насоса, с рабочей жидкостью, содержащейся в корпусе агрегата. На рисунке данная жидкость изображена голубым цветом.

Устройство и принцип работы вихревого самовсасывающего насоса

На данном рисунке изображено устройство и принцип работы вихревого самовсасывающего насоса для подъема жидкости на высоту не более восьми метров

После поступления смеси воздуха и жидкости в рабочую камеру происходит отделение этих компонентов друг от друга, основанное на разности их плотностей. При этом отделившийся воздух выводится через подающую магистраль, а жидкость рециркулирует в рабочей камере. Когда из всасывающей линии происходит удаление всего воздуха, то насос наполняется водой и начинает работать в режиме центробежной установки.

Возможные варианты исполнения вихревых насосов

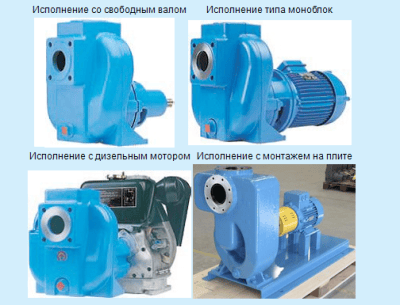

Возможные варианты исполнения вихревых самовсасывающих водяных насосов, выпускаемых производителями для бытового использования владельцами частных домов и загородных коттеджей

На всасывающем фланце устанавливается обратный клапан, который предназначен для того, чтобы не допускать обратного попадания воздуха в трубопровод, а также для обеспечения постоянного присутствия в камере насоса рабочей жидкости. Благодаря такому устройству и принципу действия вихревые самовсасывающие насосы способны с залитой камерой обеспечивать подъем жидкости с глубины, не превышающей восьми метров, без установки донного клапана.

Важно! Вихревые насосы рассчитаны на перекачку не только воды, но и жидкостно-воздушных смесей.

Чем отличаются вихревые и центробежные конструкции?

Центробежный агрегат по габаритам более массивен, чем самовсасывающий вихревой водяной насос, отличающийся компактными размерами. Зато центробежные насосы издают мало шума, что важно при эксплуатации в быту. Вихревые модели реализуются по меньшей цене, что также немаловажно для потребителя. При этом напор воды, создаваемый вихревыми помпами, до семи раз может превосходить возможности центробежных моделей.

При выборе самовсасывающего насоса не стоит руководствоваться лишь ценами, так как дешевое оборудование может не обеспечить нормальную работу водоснабжающих систем. Отталкиваться желательно от назначения насоса и его технических характеристик. При грамотном выборе модели насоса и соблюдении рекомендаций производителя по способу ее эксплуатации можно рассчитывать на длительное функционирование приобретенного оборудования.
