Устройство водопроводного крана: подробные схемы внутренностей всех типов смесителей

Кран или смеситель — приспособление небольшое, но исключительно необходимое в любом доме. Дизайнеры разрабатывают все новые и новые варианты оформления кранов, а вот внутренняя конструкция этих изделий не слишком разнообразна. Изучив устройство водопроводного крана, проще выбрать подходящую модель смесителя. Можно даже самостоятельно установить кран или произвести необходимый ремонт.

Виды и типы водопроводных кранов

Еще недавно потребитель мог выбирать, главным образом, из двух вариантов кранов: вентильную конструкцию с одним или двумя рычагами. Шаровый же кран очень простой конструкции использовался в основном в отопительных системах. Сегодня на прилавках магазинов сантехники можно найти и более современные изделия. По видам краны можно разделить на:

  • одновентильные;
  • двухвентильные;
  • однорычажные;
  • снабженные термостатом;
  • сенсорные.

Сразу же следует понять разницу между понятиями «кран» и «смеситель». Все устройства, которые позволяют регулировать поток воды в трубопроводе и полностью останавливать его, обычно называют кранами. А смесителями считаются устройства, к которым подведено две трубы: с горячей и холодной водой. Механизм смесителей позволяет регулировать не только поток воды, но и ее температуру.

Каким бы ни был тип крана или смесителя, у каждого из них есть такие элементы, как:

  • корпус, в котором расположен механизм управления потоком воды;
  • излив, в просторечии — носик, через который поступает вода;
  • управляющий механизмом рычаг или рычаги (вентили);
  • собственно запирающий механизм, расположенный в корпусе.

Форма и цвет смесителя, конструкция излива во многом зависят от дизайнерских ухищрений производителя. Нередко носик излива снабжают аэратором или рассекателем: специальной сеточкой, которая распределяет поток воды более равномерно. Главное отличие кранов и смесителей разного вида состоит в устройстве запирающего механизма и рычагов.

Как устроены вентильные краны?

Кран с одним вентилем

Старые добрые вентильные краны отличаются простой конструкцией и довольно высокой надежностью. Модели с одним вентилем используют для кранов только с холодной или горячей водой. В медном или латунном корпусе устройства заключен запирающий механизм в виде кран-буксы: червячной или керамической. В первом варианте используется принцип возвратно-поступательного движения. Вентиль управляет червячным штоком, который прижимает к специальному «седлу» резиновую или кожаную прокладку. Износ прокладки — самая частая причина поломок вентильных кранов. Чтобы вода перестала просачиваться из-под прохудившейся прокладки, нужно просто заменить ее новой.

Керамическая кран-букса состоит из двух пластин с просветом. Одна из пластин зафиксирована неподвижно, а вторую вращают с помощью вентиля. В обоих пластинах имеются просветы, когда их положение совпадает, вода поступает в излив. Поскольку керамика исключительно устойчива к износу, такой механизм ломается крайне редко. Вентильные краны с керамической кран-буксой дороже червячных моделей, но при этом они гораздо надежнее.

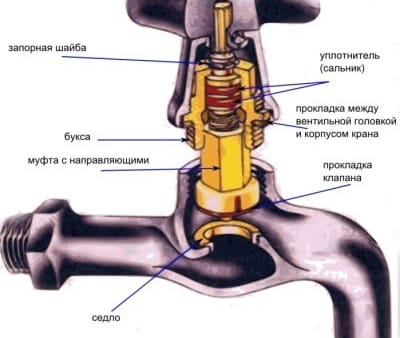

Устройство одновентильного крана

Одновентильные краны используют только для управления потоком холодной или горячей воды. Рекомендуется приобретать более долговечные модели с керамической кран-буксой

Излив такого крана иногда отливают как одно целое с корпусом. В этом случае носик крана будет неподвижным. Гораздо удобнее и популярнее модели вентильных кранов с изливом в виде трубки. Носик вставляется в корпус изделия вертикально и удерживается в специальных пазах с помощью двух пластиковых колец-шарниров. Такая конструкция позволяет поворачивать излив в горизонтальной плоскости, устанавливая его в подходящем для использования положении.

Обратите внимание! Выбирая между стальной и латунной моделью, следует отдать предпочтение последней, поскольку латунь значительно лучше переносит коррозию.

Двухвентильный смеситель

Разумеется, в доме с горячим водоснабжением имеет смысл использовать смеситель. Для двухвентильных устройств используют практически такие же кран-буксы, как и для кранов с одним вентилем. Через один запирающий механизм в смеситель поступает холодная вода, а через другой — горячая. При управлении кран-буксами используются соответствующие вентили.

Для ремонта двухвентильного смесителя также нередко приходится менять изношенные прокладки. Однако иногда имеет смысл полностью заменить весь механизм кран-буксы, которая стоит относительно недорого.

Такая модель прекрасно подойдет для кухонной мойки или умывальника. В ванных комнатах также устанавливают смесители с дополнительным отверстием для душевого шланга. Конструкция дополнена переключателем, направляющим поток воды с излива на шланг и обратно. Двухвентильные смесители используются в сантехнике много лет и по-прежнему успешно конкурируют с более новыми вариантами кранов.

Конструкция шаровых смесителей

Шаровые смесители в сантехнике используются относительно недавно. Они быстро завоевали популярность благодаря исключительному удобству в эксплуатации в сравнении с вентильными устройствами. Подробно устройство водопроводного шарового крана отражено на схеме:

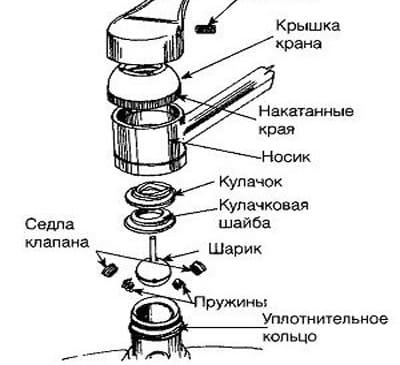

Устройство шарового водопроводного крана

Центральный элемент в устройстве шарового водопроводного крана — картридж, который можно вращать как влево-вправо, так и вверх-вниз

Внутри корпуса размещен шарообразный картридж, в котором имеются три отверстия. Через два из них в полость картриджа поступает холодная и горячая вода, а через третье уже смешанный и доведенный до необходимой температуры поток подается на излив.

Для управления движением картриджа используется только один рычаг. Движением влево-вправо регулируется количество холодной и горячей воды, поступающей в смеситель, т. е. ее температура. Чтобы увеличить или уменьшить напор воды, необходимо двигать рычаг в направлении вверх-вниз. Таким образом можно отрегулировать температуру и напор потока воды всего парой движений.

Обратите внимание, что из-за высокой популярности шаровых смесителей на рынке появилось множество подделок низкого качества. Толщина металла корпуса такого устройства должна быть не менее 2 мм. Отличить хороший кран можно по весу: качественная модель тяжелее.

Следует отметить, что отремонтировать шаровый смеситель в домашних условиях вполне возможно. Для этого устройство разбирают и полностью заменяют керамический картридж на новый. Разумеется, стоимость такого ремонта значительно выше, чем замена обычной прокладки вентильного механизма. Картриджи различных моделей могут отличаться, поэтому при ремонте рекомендуется:

  • разобрать испорченный смеситель;
  • вынуть неисправный картридж;
  • отнести его в магазин сантехники;
  • приобрести идентичное устройство;
  • завершить ремонт.

Вынимая картридж, нужно запомнить его расположение, чтобы установить новый элемент правильно.

Простейшая модель шарового крана используется довольно давно. Это несложный механизм, который позволяет просто перекрывать поток воды. Чаще всего такие устройства применяются в трубопроводах, например, в отопительных системах. Устройство крана этого типа представлено на схеме ниже:

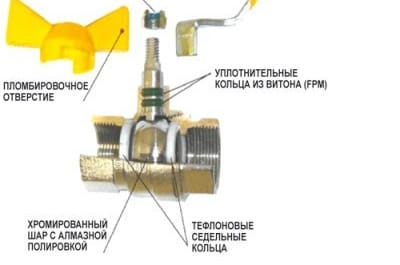

Самый простой шаровый кран

Такой простой и надежный шаровый кран используется не для регулирования температуры или напора воды, а только для открывания-закрывания потока

Чтобы перекрыть поток воды, достаточно повернуть ручку на 90 градусов. Эта простая конструкция используется обычно не слишком интенсивно, поэтому ломается крайне редко.

Особенности устройства смесителей с термостатом

Современные технологии позволяют сделать пользование смесителем более простым и удобным. Постепенно набирают популярность устройства, снабженные термостатом. От обычного смесителя их отличает наличие термоэлемента, который управляет потоком горячей и холодной воды, чтобы довести поток до заданной температуры. Снаружи монтируется ручка, с помощью которой выставляются температурные показатели. Еще одним рычагом регулируется напор воды, поступающей из излива.

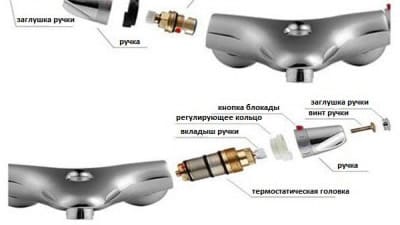

Устройство смесителя с термодатчиком

Водопроводные смесители с термодатчиком очень удобны в эксплуатации. С помощью вентиля регулируется только напор потока воды, а значение температуры можно задать заранее

Бесконтактные краны и смесители

Краны с сенсорным управлением все чаще устанавливают в санузлах крупных учреждений. Устройство оборудовано фотоэлементом, который срабатывает, когда к крану просто подносят руки. Как только посетитель убирает руки, фотоэлемент отключает поток воды. Это очень гигиеничное и экономное решение, поскольку посетители не контактируют с устройством, а вода перекрывается, как только в ней отпадает потребность.

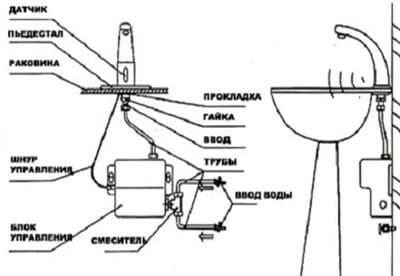

Устройство бесконтактного водопроводного крана

Бесконтактные или сенсорные водопроводные краны позволяют существенно экономить расход воды. Они особенно популярны в учреждениях с большим количеством посетителей

Для регулирования температуры и напора воды обычно используется специальный шток, расположенный на корпусе крана. Существует и вариант, когда исходная температура задается на пульте управления водонагревателя или с помощью термодатчика в корпусе устройства. В этом случае смеситель комплектуется блоком электронного управления.
