Все про поверхностный насос: устройство, виды, советы по выбору и ввод в эксплуатацию

Загородное строительство с каждым годом набирает обороты. Оно позволяет решить квартирный вопрос, гарантирует свежий воздух и прекрасный вид из окна. Правда, с инфраструктурой в большинстве коттеджных посёлков большие проблемы. Водоснабжение – одна из самых главных. Колодец, конечно, частично решает её, но привыкшие к комфорту горожане с таким решением мириться не готовы. Почти на каждом участке монтируется или уже функционирует автономная система водоснабжения. Где-то в их основе скважины, где-то колодцы. В последнем случае поверхностные насосы для дачи являются оптимальным вариантом. Во-первых, они доступны по цене и просты в обслуживании. Во-вторых, с насосной станцией можно создать комфортные условия для проживания. Водой будут обеспечены все: и кухня, и баня, и огород.

Назначение и устройство поверхностного насоса

Поверхностный насос не требует погружения, в воду опускается только водозаборный шланг. Максимальная глубина, с которой он справится – девять метров. Поэтому для скважины он не подходит, а вот для неглубокого колодца или родника – в самый раз. К тому же такой насос хорошо справляется с откачкой воды из подвальных помещений и поливом приусадебного участка. А еще поверхностные насосы отлично подходят для колодцев на плывунах.

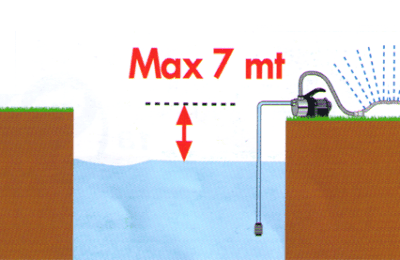

Максимальная глубина всасывания

Максимальная глубина, с которой поверхностный насос может поднять воду, составляет около семи метров. При этом нужно соблюдать соотношение «вертикаль-горизонталь»: на один метр вертикали четыре метра горизонтали

Поверхностные насосы могут быть трёх видов:

  • вихревые;
  • центробежные;
  • насосы с внешним эжектором.

Первые являются самыми доступными и компактными. Они создают давление в 3-7 раз выше, чем аналогичные центробежные, но имеют низкий КПД – всего лишь сорок пять процентов. Их нельзя использовать для перекачки воды, содержащей большое количество песка или других примесей, так как это приводит к быстрому износу рабочих колёс. Такой насос поднимает воду посредством вращающегося вала и колеса, на котором расположены «лопаточки». Последние передают воде энергию от рабочей оси.

Вторые тоже не годятся для подачи сильно загрязнённой воды, но прекрасно справляются с воздушными пузырьками и пробками в системе. Они дороже вихревых, поскольку имеют больше ступеней. Эта конструкция работает благодаря колёсам, нагнетающим давление. Они приводятся в движение рабочим валом, опирающимся на подшипниковые системы.

Насосы с внешним эжектором сейчас практически не используются. Им на смену пришли погружные насосы, чья производительность значительно выше.

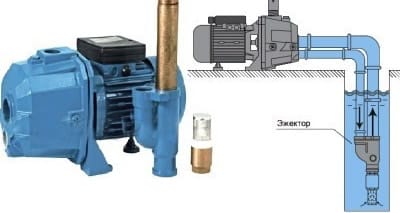

Поверхностный насос с эжектором

Установка эжектора существенно увеличивает максимальную глубину всасывания поверхностного насоса, но снижает при этом его КПД

Детальный анализ: плюсы и минусы поверхностных насосов

Поверхностные насосы имеют массу преимуществ:

  • Компактные габаритные размеры;
  • Небольшой вес;
  • Ценовая доступность;
  • Простота монтажа, эксплуатации и обслуживания. Установка поверхностного насоса не требует специальных знаний, навыков и опыта;
  • Возможность работы с водяным слоем менее 80 см. В таких условиях погружные насосы работать уже не могут;
  • Охлаждение воздушным путём, а не за счёт воды, как у погружных;
  • Большой напор воды;
  • Высокий КПД;
  • Отсутствие необходимости подведения электричества к водозабору;
  • Высокая надёжность и долговечность;
  • Устойчивая работа даже при наличии воздушных пробок в системе.

Также, поверхностные насосы (как класс оборудования) имеют ряд недостатков:

  • Чувствительность к наличию песка, примесей и других загрязнений воды;
  • Максимальная глубина, с которой можно поднять воду, составляет около девяти метров;
  • При использовании эжектора надёжность и производительность системы существенно снижаются;
  • Шум. Для работы поверхностного насоса лучше выделять отдельное помещение;
  • Необходимость заполнения всасывающей магистрали водой.

Что учитывать при выборе конкретной модели?

В зависимости от того, для каких целей приобретается поверхностный насос, отличаются характеристики, на которые следует ориентироваться.

Насос для полива приусадебного участка

В этом случае основными параметрами оборудования являются:

  • Производительность. Для полива огорода вполне достаточно одного кубического метра в час;
  • Глубина всасывания, на которой будет эксплуатироваться оборудование. Поверхностный насос поднимает воду максимум с девяти метровой глубины. При этом следует помнить о соотношении вертикаль-горизонталь, которое составляет один к четырём. Работая на двухметровой глубине насос должен быть удалён от колодца на восемь метров. Если глубина всасывания превышает четыре метра (или же общая протяжённость подающей магистрали более двенадцати метров), следует увеличить просвет трубы на ¼ дюйма;
  • Напор. Ориентироваться следует на самую удалённую точку потребления.

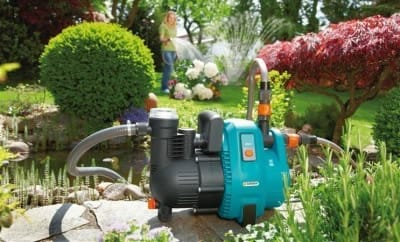

Поверхностный насос подходит для полива сада и огорода

С помощью поверхностного насоса можно без проблем организовать полив приусадебного участка. Оборудование легко устанавливается и не требует особых навыков при монтаже

Для подключения поверхностного насоса нужны следующие комплектующие:

  • Шланги (для забора воды и для полива);
  • Штуцер для соединения шланга и насоса;
  • Обратный клапан;
  • Фильтр-сетка, который устанавливается на обратный клапан и задерживает песок и твёрдые частиц.

Насос для системы водоснабжения дома

При выборе поверхностного насоса, предназначенного для водоснабжения загородного дома, нужно ориентироваться на объём потребляемой воды, количество точек потребления и необходимый напор в системе.

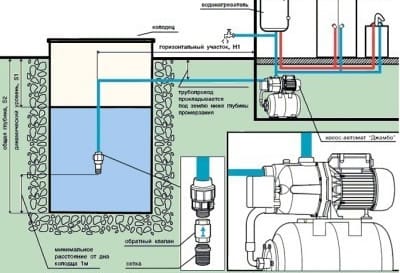

Схема установки насосной станции

Проектирование системы водоснабжения дома, основанного на поверхностном насосе, требует учета объёма потребляемой воды и количества точек расхода

Для простоты расчётов можно брать следующие величины:

  • Дом на семью из четырёх человек потребляет в час 3 м3;
  • Дом на две семьи – 5 м3/час;
  • Дом на четыре семьи – 6 м3 в час;
  • Приусадебный участок – около одного кубического метра в час.

В засушливое время потребление воды может существенно увеличиться, в жаркие дни только на полив будет уходить на 40-55% больше обычного.

Помимо этих параметров нужно обратить внимание на гидроаккумулятор. Если установлено значение 3,5 атмосферы, то максимальный напор в системе должен быть больше чем суммарное давление по горизонтали и вертикали подающей магистрали (расстояние до воды плюс 45-50 метров.

Расстояние в 10 метров по вертикали или 100 метров по горизонтали приравниваются к давлению в одну атмосферу.

Для организации водоснабжения дома помимо самого насоса понадобятся следующие комплектующие:

  • Соединительный штуцер;
  • Подводящий и выводящий шланг;
  • Обратный клапан с сетчатым фильтром;
  • Гидроаккумулятор, роль которого выполняет бак ёмкостью 30-60 литров. Он должен поддерживать давление в системе;
  • Гибкая подводка для соединения насоса и баком;
  • Пятивыводной адаптер для второго выхода;
  • Манометр;
  • Реле давления. Оно подсоединяется в пятивыводной адаптер. На нём устанавливаются значения давления, при которых насос будет включаться либо выключаться.

Как подключить и запустить в работу поверхностный насос?

Выбор насосного оборудования – это только первый, хотя и немаловажный, этап. Далее пристальное внимание следует уделить схеме подключения поверхностного насоса и  его первому запуску. От этого зависит срок службы оборудования.

Поверхностный насос перед тем, как подключить, нужно установить на устойчивую поверхность. На ней оборудование следует хорошо закрепить, чтобы избежать возможного смещения корпуса во время работы.

Затем монтируется входящая магистраль. К шлангу с одной стороны присоединяется обратный клапан (его потом погружают на тридцать сантиметров в воду), а с другой, собственно, сам насос. Горизонтальный отрезок шланга должен иметь уклон в сторону водозабора. При соединении комплектующих нужно использовать фум-ленту или уплотнительный лен.

Следующий этап – наполнение системы водой. Нужно полностью пролить входящую магистраль и насос.

После этого станция подсоединяется к разводке водопровода в доме. Обязательно нужно закрыть заливное отверстие, если через него наполнялся насос. Проверяется и доводится до пороговых значений давление воздуха в гидроаккумуляторе. Насос подключается к электросети. Постепенно должна заполниться водой вся магистраль, затем гидроаккумуляторный бак. После достижения в системе давления 2,6-3,0 атмосферы насос должен автоматически отключиться.

Чтобы проверить напор воды, нужно открыть любой кран. По манометру нужно отследить значение давления, при котором насос снова включится. Если оно отличается от того, которое рекомендовано в инструкции, нужно отрегулировать включатель и перепроверить всё ещё раз. После этого система готова к работе.
