Скважинный насос «Водолей» — характеристики, внутреннее устройство, подключение и мелкий ремонт

Автономная система водоснабжения – отличное решение для загородного дома. Вода из скважины используется для бытовых нужд, а так же для полива огорода или приусадебного участка. Грамотный подбор оборудования позволит долго и без проблем эксплуатировать систему. Особенно важно правильно выбрать устройство для подачи воды. Многие предпочитают скважинный насос «Водолей» — практичное и недорогое устройство. Сегодня мы поговорим об этом агрегате.

Конструктивные особенности насоса

Практичное оборудование, хорошо зарекомендовавшее себя оптимальным соотношением качества и стоимости, достаточно просто устроено. Оно состоит из двух элементов: насосной части и электродвигателя. Насос функционирует с использованием центробежной силы.

Он представляет собой корпус, через который проходит приводной вал с надетыми на него лопатками, рабочими колесами и приводными кольцами. Крышка с внутренней резьбой удерживает все детали на месте. При включении прибора рабочие колеса начинают вращаться, создавая центробежную силу, перекачивающую жидкость, которая заполняет внутреннее пространство корпуса.

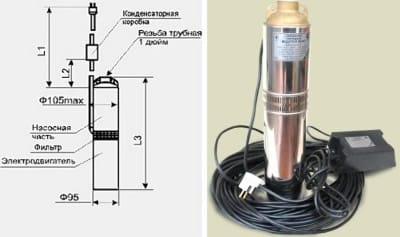

Насос состоит из двух основных элементов: двигателя и насосной части

В состав двигательной части входит статор, ротор и два шарикоподшипника, вращающихся в масляной среде. Надежная автоматика для насосов водолей, выпускающаяся немецкой фирмой  «Thermik», следит за работой двигателя и обеспечивает его эффективную защиту  в случае, если возникают критические режимы работы. Управлять насосом предлагается с выносного устройства дистанционного управления, которое присоединено к шнуру питания.

Оборудование предназначается для подачи воды с глубин от 1 до 20 м при минимальном диаметре скважины от 120 мм. Напор подаваемой воды может быть отрегулирован специальным вентилем, расположенным на выходном участке рабочего шланга. Устройство рассчитано для подъема воды объемом от 360 л до 12 кубических метров в час, при этом сечение шланга должно быть не менее ¾ дюйма. Эксплуатационные характеристики насоса водолей позволяют использовать его для подачи воды из скважин, естественных водоемов, различных емкостей и колодцев.

Подключение и обслуживание аппарата

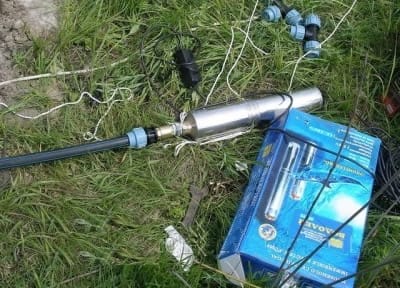

Прежде, чем опустить устройство в скважину, его необходимо подготовить:

• Подсоединение напорного трубопровода. Собственно, какой он будет – зависит от глубины установки и целей использования устройства. Это может быть поливочный шланг, если насос будет использоваться для только полива или для наполнения емкостей водой, либо труба из металла или прочного пластика в случае стационарной установки для работы в паре с гидроаккумулятором.

Монтаж обратного клапана. Нужно знать, что схема подключения насоса водолей, работающего в замкнутой напорной системе водоснабжения, обязательно должна включать обратный клапан, который не устанавливается на заводе. Операция может производиться двумя способами: врезка в трубопровод на расстоянии не более 1 м от выходного патрубка или монтаж клапана непосредственно в патрубок. Специалисты рекомендуют выбирать модель обратного клапана с латунным седлом.

Для работы в замкнутой напорной системе водоснабжения насос необходимо снабдить обратным клапаном

• Закрепление троса. В специальные проушины на корпусе пропускают и прочно прикрепляют трос, который может быть как капроновый, так и стальной.  Нужно знать, что поднимать и опускать устройство за кабель запрещено. Практика показывает, что для облегчения спуска и подъема лучше всего закрепить кабель в напорной трубе с помощью специальных скоб, так риск механических повреждений будет сведен к минимуму. Затем осуществляется подключение насоса водолей через сетевой шнур в розетку.

•  Устройство осторожно опускается в скважину, при этом не допускается натяжения напорного шланга и кабеля электропитания. Оборудование закрепляется на необходимой глубине при помощи троса. Насос готов к использованию.

Несмотря на то, что аппарат очень надежен и рассчитан на бесперебойную многолетнюю работу, раз в два года его рекомендовано вынимать из скважины и проводить ревизию. Начинать следует с внешнего осмотра. Ось двигателя не должна заедать при вращении, которое в идеале будет мягким и легким. Если все так и есть и устройство исправно подает воду под нужным давлением, можно поставить его на место.

Если появились сомнения в работе оборудования, следует продолжить осмотр. Принципиальное устройство насоса водолей предполагает, что подшипники вращения нужно регулярно осматривать и, возможно, заменять. Стоит проверить состояние этих деталей, сальника, а так же уровень масла. При необходимости сальники и подшипники нужно заменить, масло долить. Следует так же осмотреть обмотку двигателя на предмет возможных повреждений или следов перегрева. Разбирать двигатель нужно очень осторожно: изоляция кабеля со временем делается хрупкой и может быть очень легко повреждена. Насосная часть не требует специального ухода, однако, если давление аппарата существенно снизилось, стоит поменять рабочие колеса, которые, скорее всего, износились.

Чистка и мелкий ремонт насоса

Иногда случается, что устройство перестает вращаться и перед его владельцем встает вопрос, как разобрать насос водолей. Следует знать, что в аппарате нет внутреннего фильтра, а сетка, улавливающая камни и крупный песок, устанавливается снаружи, между насосной частью и двигателем. Поэтому если прекратилось вращение, скорее всего причина кроется в повреждении или засорении рабочих колес. Если засор минимальный, можно попытаться справиться с проблемой самостоятельно. Чистка производится поэтапно:

• Нужно снять защитную сетку. В новых моделях она крепится при помощи специального зажима, который можно открыть, поддев его отверткой и слегка придавив в середине. На старых устройствах стоят два обычных винта, которые легко можно открутить.
• На широких моделях насосов   дополнительно снимается кабель-канал – небольшой металлический желобок, который защищает кабель от повреждений.
• Двигатель отделяется от насосной части путем откручивания четырех болтов, понадобится ключ на 10. Затем снимаются пластиковые муфты, передающие усилие двигателя на насос.
• Разобранная конструкция очень аккуратно, чтобы не повредить кабель, укладывается на горизонтальную поверхность.
• Затем нужно попытать провернуть вал головкой на 12 или торцовым ключом, придерживая при этом рукой верхнюю часть устройства. Как только вал шевельнется, следует сразу направить струю воды в насосную часть, чтобы попытаться вымыть оттуда частицы, которые заклинили устройство. Если все удалось и вал свободно вращается, тщательно промываем насос, после чего собираем его в обратной последовательности.

В случае если повреждены рабочие колеса, без разборки насосной части не обойтись. Эту операцию специалисты рекомендуют перепоручать работникам сервиса, поскольку потребуется замена испортившихся деталей.

Специалисты рекомендуют ремонт устройства проводить в условиях сервиса

Довольно часто владельцы устройства, констатирующие прекращение вращения оси в насосной части, считают, что заклинило подшипник. Однако находящийся в этой части единственный подшипник скольжения заклинить не может. Это проблема с рабочими колесами, которые, скорее всего, придется менять.

При наличии запасных деталей можно попытаться провести ремонт насоса водолей своими руками. Для этого нужно:

• Сильно сжать корпус снизу и сверху, упираясь в латунный элемент нижней части устройства.
• Осторожно вынуть узкогубцами стопорное кольцо, которое держится в специальной канавке и при сильном сжатии корпуса ослабляется.
• По очереди снять все рабочие колеса, затем упорную крышку с подшипником.
• Устранить заклинивание и собрать все в обратном порядке.

Стоит заметить, что в условиях сервиса разборку и последующую сборку насоса осуществляют при помощи специального пресса. Поэтому в домашних условиях выполнить операции будет крайне затруднительно, если не просто невозможно.

Можно с уверенностью утверждать, что центробежный насос водолей – практичное, простое и эффективное устройство для подачи воды в автономной системе водоснабжения. Если соблюдать все требования инструкции по его эксплуатации и регулярно проводить обслуживание, он безупречно прослужит длительный срок.
