Стеклопластиковые трубы: как производятся, где используются, маркировка + рабочие характеристики

В прокладывании коммуникаций (водопровода, канализационных сетей) роль проводника выполняют трубы. Еще пар десятков лет назад в этом сегменте доминировали металлические изделия, потому что других вариантов просто не выпускалось. А меж тем Европа уже более 60 лет работает со стеклопластиковыми трубами, отдавая им предпочтение за антикоррозийную «непробиваемость». У нас они «приживаются» медленно в связи с высокой ценой. Но если посмотреть на новинку комплексно, то обслуживание таких трубопроводов обойдется дешевле, чем ремонт и замена проржавевшего металла. Попробуем разобраться, насколько хороши стеклопластиковые трубы и где их применяют.

При всей своей неизвестности рядовому потребителю стеклополимерные трубопроводы прокладывались в военной сфере еще при СССР. Но из-за секретности, присущей оборонной сфере, о них информация, естественно, не  распространялась. А ввоз из зарубежных государств запрещался. Вот почему о трубах из стеклокомпозитного материала информация стала просачиваться только к 80 гг. прошлого века, хотя Америка выпускает их с 1944 г.

Стеклопластик относят к композитам, проявляющим при невысокой плотности необычайную прочность. В его состав входит стекловолокно со связующими добавками (эпоксидными смолами или ПЭФами).

Разновидности труб по связующей добавке

Трубы различаются по тем добавкам, которые связывают все компоненты (стекловолокно, кварцевый песок) в один цельный материал. К ним относят эпоксидную и полиэфирную смолы. Все производители стеклопластиковых труб выбирают одну из добавок с учетом технологии изготовления и будущего применения продукции.

Трубы с ПЭФами

Полиэфирные смолы используют чаще эпоксидов. Пройдя все стадии обработки, труба с такой добавкой становится неуязвимой как для кислот, солей, щелочей, так и для коррозии, поэтому может найти применение во многих отраслях строительства (в особенности стеклопластиковые трубы большого диаметра).

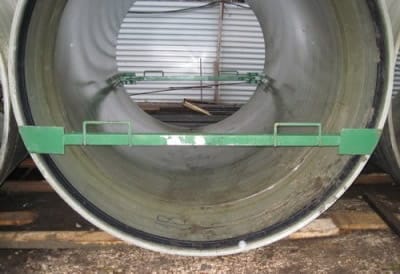

Стеклопластиковые трубы большого диаметра востребованы в прокладке очистных сооружений, потому что не накапливают осадка на внутренних стенках

С их помощью прокладывают:

1. трубопроводы с холодной водой;
2. канализационные сети;
3. инженерные системы на гидроэлектростанциях;
4. линевки;
5. мелиорационные и ирригационные сооружения;
6. дренажные системы;
7. очистные сооружения;
8. колодцы;

водозаборы.

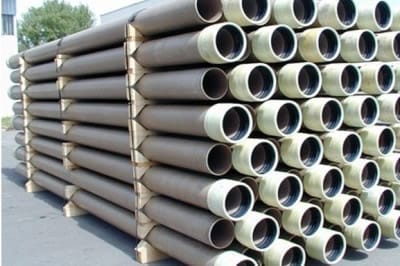

При создании стеклопластиковых труб основным сырьем выступает стекловолокно, кварцевый песок и связующие добавки (смолы)

Но стеклопластик на ПЭФе боится t выше 90 градусов и давления свыше 32 атмосфер, поэтому для таких критических условий работы применяют трубы на эпоксидной смоле.

Трубы с эпоксидными добавками

Эпоксидная смола придает стеклополимерным трубам способность противостоять давлению до 240 атмосфер и температуре до 130 градусов. У них настолько низка теплопроводность, что внешнюю стенку не теплоизолируют, ибо это не нужно.

На эпоксидной смоле чаще всего создают стеклопластиковые трубы, которые будут применяться в промышленности. В условиях частного домостроения такой высокопрочный материал можно применить только в отопительной системе и горячем водоснабжении.

Производственные сферы применения:

1. Нефтепромышленность (на любом этапе добычи либо транспортировки нефти).
2. Химическая отрасль (для прокладки трубопроводов, по которым транспортируются агрессивные вещества – кислоты, соли и пр.).
3. ЖКХ (в системах отопления и горячего водоснабжения).

Энергетическая отрасль (в трубопроводах, охлаждающих ТЭЦ, и в опреснительных установках).

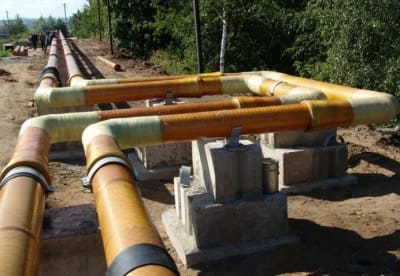

Прочность и устойчивость стеклопластика к химическим реагентам позволяет использовать трубы в нефтегазовой промышленности

Стеклокомпозитный материал на ПЭФах стоит меньше эпоксидного, потому что исходное сырье обходится дешевле. К тому же, такая повышенная прочность не нужна в обычных трубопроводных системах, через которые в дома поставляется холодная вода или отводятся канализационные стоки.

Особенности строения этого вида труб

Современное производство стеклопластиковых труб применяет две технологии (непрерывную намотку и центробежную формовку). С учетом планируемого использования выпускаются трубы с одним, двумя и тремя слоями. Каждый слой добавляет изделию прочности и устойчивости к внешним факторам.

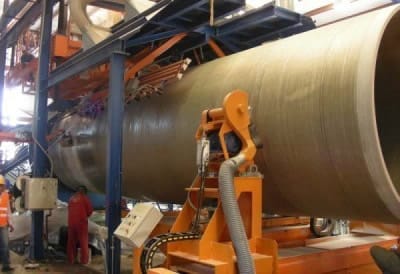

Трехслойные стеклопластиковые трубы создают по технологии непрерывной намотки

Количество слоев в трубах зависит от того, где планируется использовать готовую продукцию

Так, однослойные конструкции имеют только один, основной (он же – конструкционный) слой, состоящий из стекловолокна и перечисленных выше добавок.

Двухслойные усиливают внешним, защитным слоем, основная функция которого – противостоять агрессии веществ в почве или ультрафиолетовым лучам при наземном монтаже.

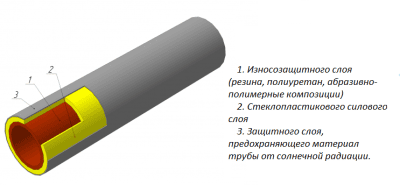

Трехслойные стеклопластиковые трубы прекрасно работают в условиях высокого давления

В трехслойных трубах есть силовой слой, расположенный между защитным и конструктивным. Он повышает прочность трубы, нивелирует разницу внешнего и внутреннего давления и температур.

Многослойные изделия используют только в специфических отраслях промышленности.

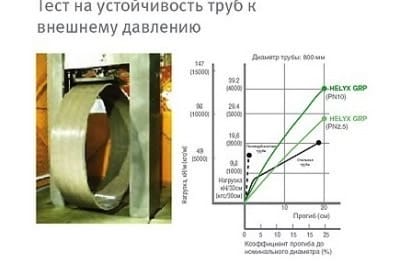

После изготовления каждая труба проходит испытания на прочность и только после этого отправляется к заказчику

Обозначения и маркировка

Трубы из стеклополимеров отличаются защитным внутренним покрытием, каждое из которых обозначено своей маркировкой.

• п – трубы для питьевых водопроводов, по которым будет идти холодная вода.
• г – для горячего водоснабжения.
• а – для трубопроводов, по которым будут течь жидкости с абразивными частичками.
• х – для систем с химически активными веществами.
• с – для иных нужд.

Стеклопластик по сравнению с металлом

Стеклопластиковые трубы имеют ряд неоспоримых преимуществ?

1. Срок безремонтного использования – около пятидесяти лет.
2. В 4 раза легче стали.
3. Монтаж обходится намного дешевле (не требует сварки) и может проводиться вне зависимости от погоды.
4. Не подвержены коррозии.
5. Не откладывают осадка внутри трубы.

Выдерживают высокие температуры и большое давление.

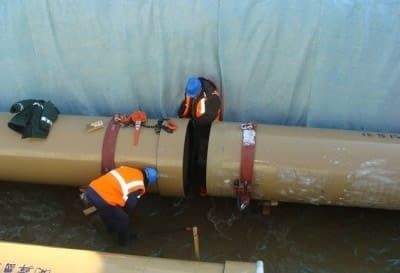

Стеклопластиковые трубы монтируются без применения сварки, что ускоряет время сборки

Использование стеклопластиковых труб в частном домостроении пока не слишком распространено, зато промышленность успела оценить удобства нового материала. Многие предприятия при ремонте существующих трубопроводов начали менять металл на стеклопластик.
